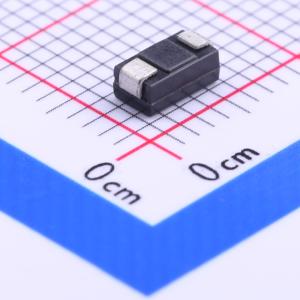

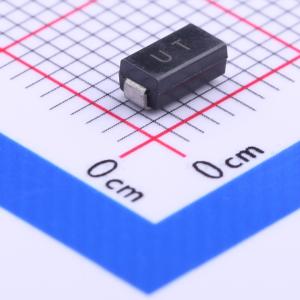

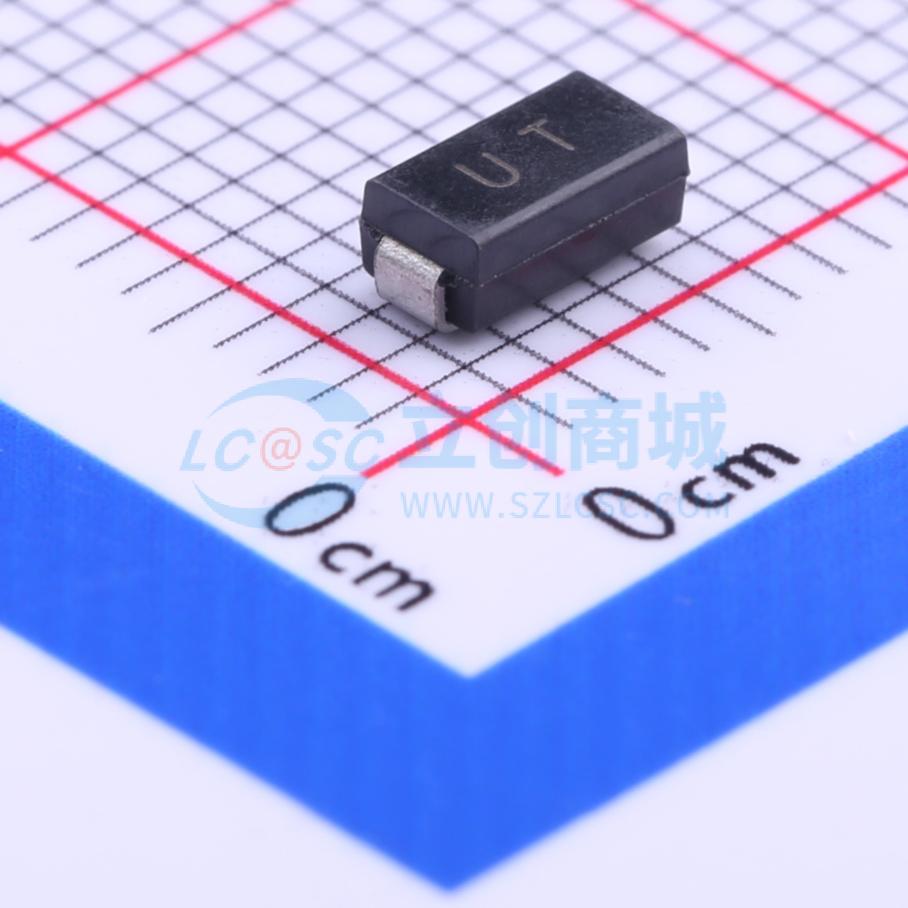

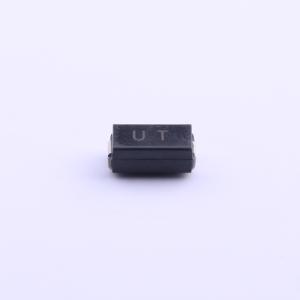

SMAJ18CA
双向TVS 18V截止 峰值脉冲电流：13.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMAJ系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- SMAJ18CA
- 商品编号
- C226256
- 商品封装
- SMA
- 包装方式
- 编带
- 商品毛重
- 0.099克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 29.2V | |
| 峰值脉冲电流(Ipp) | 13.7A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@10/1000us | |
| 击穿电压 | 22.1V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SMAJ系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- 适用于表面贴装应用，可优化电路板空间
- 薄型封装
- 内置应力消除结构
- 典型最大温度系数ΔVBR = 0.1%xVBR @25°CxΔT
- 玻璃钝化结
- 在10x1000 μs波形下具有400W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 低增量浪涌电阻
- 出色的钳位能力
- 快速响应时间：典型值为从0V到18V最小值小于1.0 ps
- 保证高温焊接：端子在260°C下可承受40秒
应用领域
- TVS器件非常适合用于保护电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响的电路
