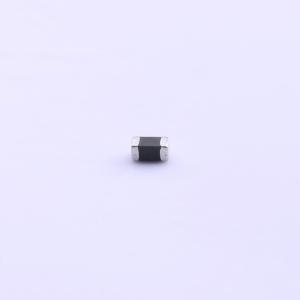

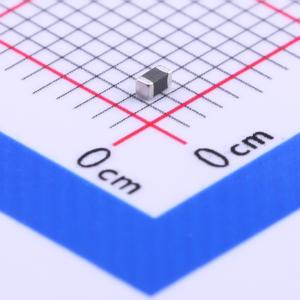

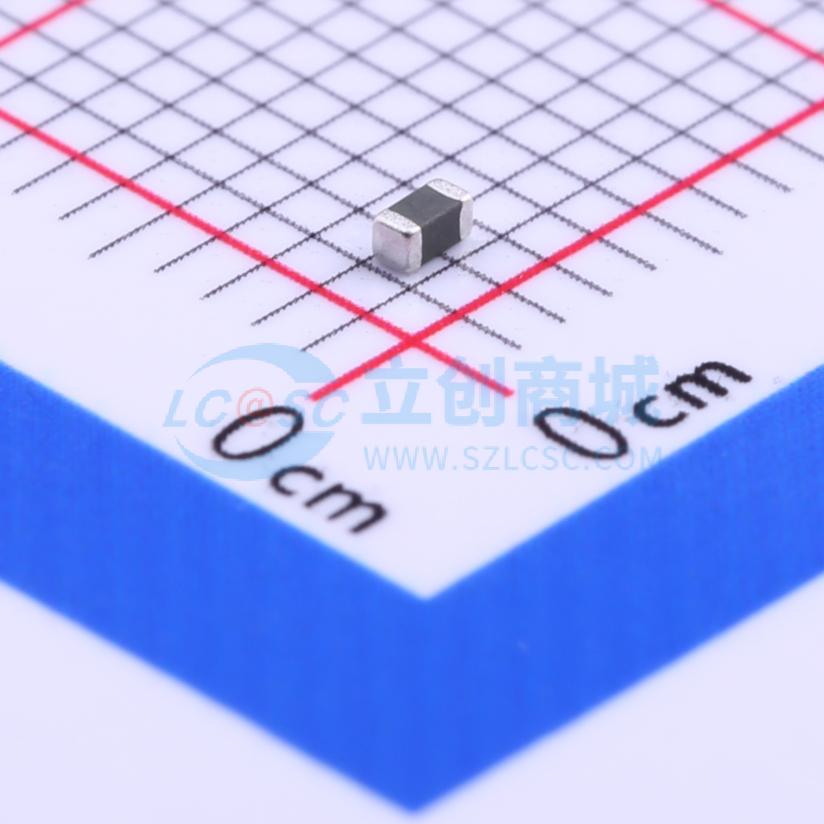

MLV0603ES012V0022N

钳位电压55V 0603压敏电阻

描述

表面贴装多层压敏电阻 ESD 保护 (ES) 系列快速响应 <0.5 ns- 低工作电压 5 V- 低电容- 低漏电流 <1 μA- 低箝位电压应用领域:- 手机- 数码相机- PDA- MP3 笔记本工作温度:- 对于 0603 或更小尺寸: -55℃ 至 +85℃- 对于 0805 或更大尺寸: -55℃ 至 +125℃术语和定义:- 最大工作电压: 在 25℃ 时，典型漏电流小于 50 μA 的最大稳态直流工作电压- 压敏电压 (BDV): 在 1 mA 电流下测量的击穿直流电压- 最大箝位电压: 在指定脉冲电流和波形下测量的部件两端的最大峰值电压- 浪涌电流: 指定 8/20 μs 波形下的最大峰值电流，无损坏- 能量吸收: 指定 10/1000 μs 波形下的最大能量耗散，无损坏- 典型电容: 在 1 KHz 或 1 MHz 下，偏置电压小于 0.5 Vrms 时测量的电容- 非线性指数 α: α = (log (V1mA/V0.1mA) / log (Iv1mA/lv0.1mA))- 漏电流: 在 25℃ 时典型的漏电流 < 50 μA；最大漏电流 200 μA- 截止频率: -3 dB 插入损耗的频率环境测试:1. 焊接热: BDV 变化 ≤ ±10%（在 260℃ 下浸渍 5 秒，MIL-STD-202 方法 210）2. 抗焊锡性: 无机械损伤，新焊料覆盖率 ≥ 80%（在 255℃ 下浸渍 5 秒，非活性助焊剂，IEC60068-2-20，MIL-STD-202 方法 208）3. 最大浪涌电流: BDV 变化 ≤ ±10%，无机械损伤（100 个 8/20 μs 脉冲，最大浪涌电流，30 秒间隔，在 25℃ 和 30~65% RH 下，IEC60068-2-20，CECC42000，IEC 1051-1 测试 4.5）4. 最大浪涌能量: BDV 变化 ≤ ±10%，无机械损伤（100 个 10/1000 μs 脉冲，最大浪涌电流，90 秒间隔，在 25℃ 和 30~65% RH 下，CECC42000）5. 温度循环: BDV 变化 ≤ ±10%，无机械损伤（在 -40℃ 和 125℃ 之间进行 5 个循环，极端温度下停留 30 分钟，在 25℃ 下停留 60 分钟，CECC 42000，IEC60068-2-14）6. 低温耐受性: 漏电流 ≤ 200 μA，BDV 变化 ≤ ±10%，无机械损伤（-50℃ 下 1000 小时，IEC 60068-2-1）7. 低温负载耐受性: 漏电流 ≤ 200 μA，BDV 变化 ≤ ±10%，无机械损伤（-50℃ 下 1000 小时，施加工作电压，IEC 60068-2-1）8. 高温耐受性: 漏电流 ≤ 200 μA，BDV 变化 ≤ ±10%，无机械损伤（150℃ 下 1000 小时，MIL-STD-202 方法 108）9. 高温负载耐受性: 漏电流 ≤ 200 μA，BDV 变化 ≤ ±10%，无机械损伤（85℃ 下 1000 小时，施加工作电压，CECC 42000，CECC42000）10. 湿度耐受性: 漏电流 ≤ 200 μA，BDV 变化 ≤ ±10%，无机械损伤（40℃ 和 90~95% RH 下 500 小时，MIL-STD-202 方法 103，IEC 60068-2-3）11. 湿度负载耐受性: 漏电流 ≤ 200 μA，BDV 变化 ≤ ±10%，无机械损伤（40℃ 和 90~95% RH 下 500 小时，施加工作电压，CECC42000，MIL-STD-202 方法 103，IEC 60068-2-3）12. ESD 接触测试: 漏电流 ≤ 200 μA，压敏电压变化 > 115% 工作电压（接触静电放电 100 次，每次间隔 1 秒，8 KV（等级 4），极性：+,-，CECC42000，IEC61000-4-2）13. ESD 空气测试: 压敏电压变化 > 115% 工作电压（空气接触静电放电 100 次，每次间隔 1 秒，15 KV（等级 4），极性：+,-，IEC 61000-4-2）焊接温度曲线:- 预热/保温: 温度最小值 (Tsmin) 150℃，温度最大值 (TsmaX) 200℃，时间 (ts) 从 (Tsmin 到 TsmaX) 60~120 秒- 升温速率 (T, to Tp): 最大 3℃/秒- 液相温度 (TL): 217℃- 保持在 TL 以上的时间 (t): 60~150 秒- 峰值封装体温度 (Tp): 260℃- 在指定分类温度 (Tc) 内 5℃ 的时间内 (tp): 30 秒- 降温速率 (T, to TL): 最大 6℃/秒- 从 25℃ 到峰值温度的时间: 最大 8 分钟

品牌名称

AEM

商品型号

MLV0603ES012V0022N

商品编号

C226254

商品封装

0603​

包装方式

编带

商品毛重

0.02克(g)
