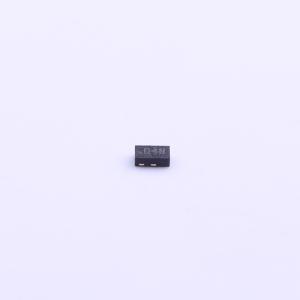

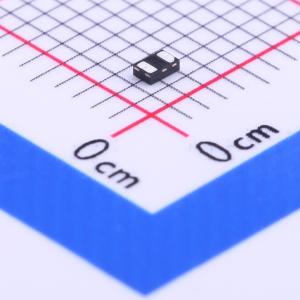

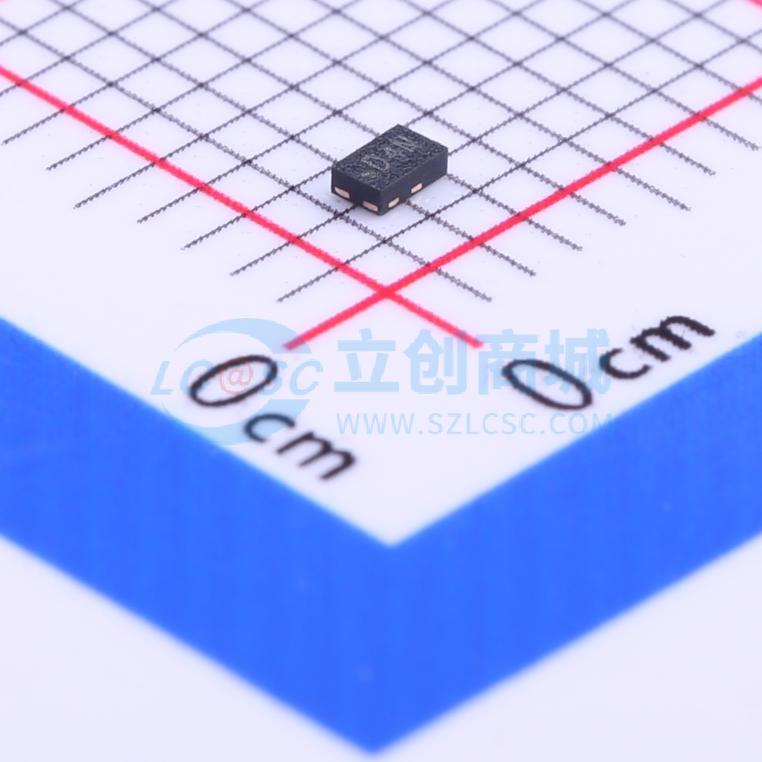

PTVSHC2EN4V5B

ESD 4.5V截止峰值脉冲电流：130A@8/20us

描述: PTVSHC2EN4V5B静电放电（ESD）保护器专为取代便携式应用（如手机、笔记本电脑和个人数字助理（PDA））中的多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，与MLV相比，具有快速响应时间、更低的工作电压、更低的钳位电压且无器件性能退化等理想的板级保护电气特性。PTVSHC2EN4V5B可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件的损坏或干扰。PTVSHC2EN4V5B采用DFN1610 - 2L封装，工作电压为4.5伏，用于满足IEC 61000 - 4 - 2的ESD抗扰度要求（±30kV空气放电、±30kV接触放电）。
品牌名称: Prisemi(芯导)
商品型号: PTVSHC2EN4V5B
商品编号: C226255
商品封装: DFN1610-2L
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

PTVSHC2EN4V5B静电放电（ESD）保护器专为取代便携式应用（如手机、笔记本电脑和个人数字助理（PDA））中的多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，与MLV相比，具有快速响应时间、更低的工作电压、更低的钳位电压且无器件性能退化等理想的板级保护电气特性。PTVSHC2EN4V5B可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件的损坏或干扰。PTVSHC2EN4V5B采用DFN1610 - 2L封装，工作电压为4.5伏，用于满足IEC 61000 - 4 - 2的ESD抗扰度要求（±30kV空气放电、±30kV接触放电）。

商品特性

每线1200W峰值脉冲功率（tp = 8/20μs）
DFN1610 - 2L封装
典型响应时间< 1 ns
保护一条I/O或电源线
低钳位电压
符合RoHS标准
数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）：±30kV（空气放电）、±30kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）

应用领域

手机及配件
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
无绳电话
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	4.5V
	钳位电压	13V
	峰值脉冲电流(Ipp)	130A@8/20us
	峰值脉冲功率(Ppp)	1.2kW@8/20us
	击穿电压	6.1V

	属性	参数值
	反向电流(Ir)	2uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	300pF
