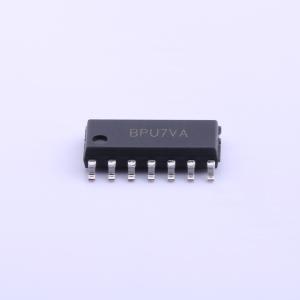

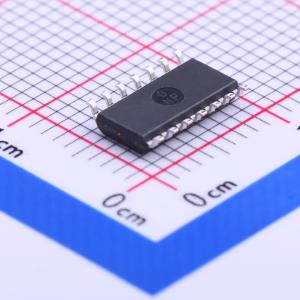

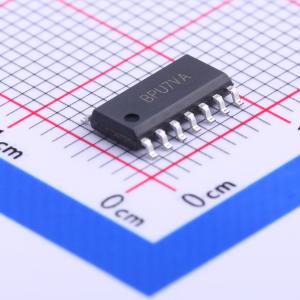

SY5868FKC

调光接口转换器，兼容0/1~10V调光、电阻调光和PWM调光

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成调光接口转换器，输入信号可以是 0 / 1~10V 调光信号、电阻或 PWM 信号，能自动识别信号。最终输出为 PWM 信号，用于控制可调光 CC 调节器或驱动光耦实现隔离调光。输出 PWM 信号的频率和驱动无源 0~10V 调光器/电阻的源电流可通过外部电容和电阻设置。集成 LED 电流消除器，可消除低频电流纹波，与调光兼容。采用自适应控制方案，无需额外电气设计。
品牌名称: Silergy(矽力杰)
商品型号: SY5868FKC
商品编号: C226248
商品封装: SOP-14-150mil
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

SY5868 集成了一个调光接口转换器，其输入信号可以是0/1~10V调光信号、电阻或脉冲宽度调制信号。它能够自动识别信号。SY5868的最终输出是一个脉冲宽度调制信号，用于控制可调光恒流调节器或驱动光电耦合器以实现隔离调光。输出脉冲宽度调制信号的频率以及驱动无源0~10V调光器/电阻的源电流可以通过外部电容和电阻设置。

SY5868集成了LED电流消除器以消除低频电流纹波，并且与调光兼容。它采用了自适应控制方案，无需额外的电气设计。

应用领域

LED照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	8.4V~55V
	开关频率	400Hz~10kHz
	通道数	1
	调光	PWM；模拟

	属性	参数值
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
