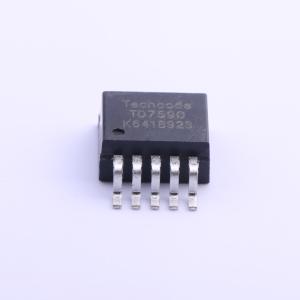

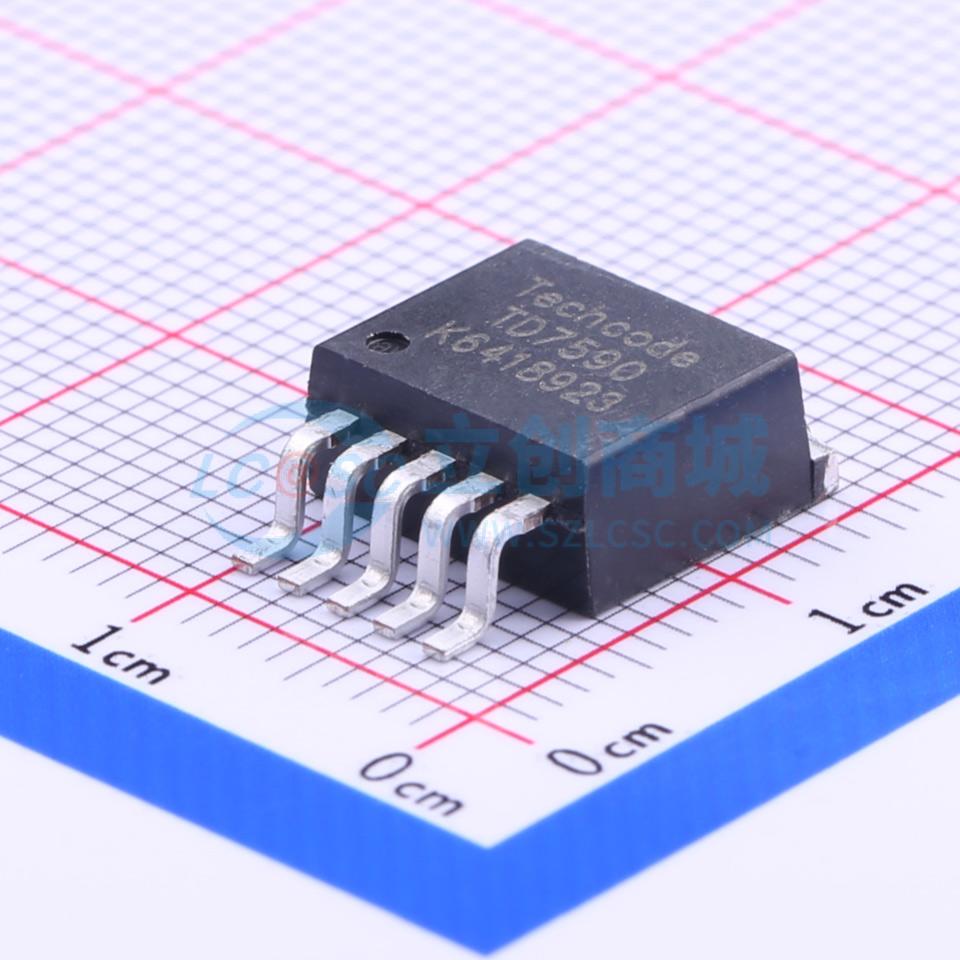

温馨提醒：图片仅供参考，商品以实物为准

TD7590

5A、240KHz、36V PWM降压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 耐压36V 5A异步降压DC/DC 样品来料盘装，非原厂包装
品牌名称: Techcode(泰德)
商品型号: TD7590
商品编号: C193234
商品封装: TO-263-5
包装方式: 管装
商品毛重: 1.86克(g)

商品参数

商品概述

TD7590是一款240 KHz固定频率的单片降压开关模式稳压器，内置功率MOSFET。在宽输入电源范围内，它能实现5A的连续输出电流，具有出色的负载和线性调节能力。该器件包括电压基准、振荡电路、误差放大器、内部PMOS等。 PWM控制电路能够将占空比从0到100%进行线性调节。内置使能功能、过流保护功能和短路保护功能。内置内部补偿模块，以减少外部元件数量。 TD7590是便携式设备的理想电源单元。

商品特性

5A恒定输出电流
80 mΩ导通电阻（RDSON）的内部功率PMOS
开关
效率高达95%
固定240 KHz频率
3.6 V至36 V宽输入电压范围
输出电压可在1.222 V至34 V之间调节
内置频率补偿
内置热关断功能
内置限流功能
提供TO - 263封装
最小压差可达0.3 V

应用领域

便携式DVD
LCD显示器/电视
电池充电器
ADSL调制解调器
电信/网络设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~36V
	输出电压	1.222V~34V
	输出电流	5A
	开关频率	240kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
