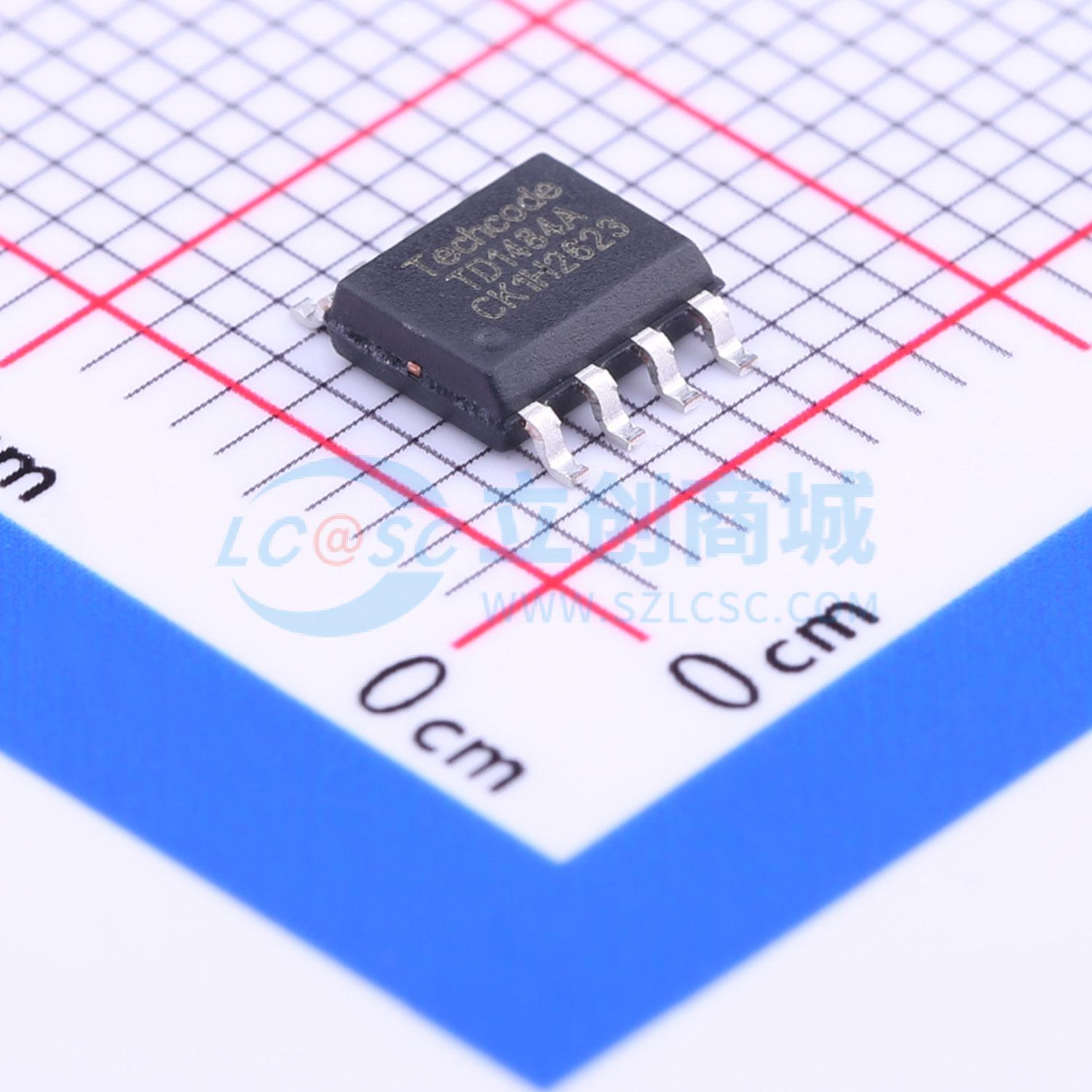

温馨提醒：图片仅供参考，商品以实物为准
TD1484AMR
3.2A 20V 同步整流降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD1484A是一款单片脉冲宽度调制（PWM）3.2A输出电流同步降压开关模式调节器,具有两个内部功率MOSFET。它在宽输入电压范围内实现连续3.2A输出电流,具有出色的负载和线路调节性能。电流模式操作提供快速瞬态响应和环路稳定化。故障保护包括逐周期电流限制和热关断。该器件采用ESOP-8L封装,提供非常紧凑的解决方案,外部组件最少。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD1484AMR
- 商品编号
- C193228
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~20V | |
| 输出电压 | 923mV~18V | |
| 输出电流 | 3.2A | |
| 开关频率 | 340kHz | |
| 工作温度 | -40℃~+80℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 3.2A输出电流
- 4.75V至20V宽工作输入范围
- 集成90mΩ功率MOSFET开关
- 输出电压可在0.923V至18V范围内调节
- 效率高达93%
- 可编程软启动
- 使用低ESR陶瓷输出电容时稳定
- 固定340KHz频率
- 逐周期过流保护
- 输入欠压锁定
应用领域
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC电源
- 绿色电子产品/电器
- 笔记本电脑
