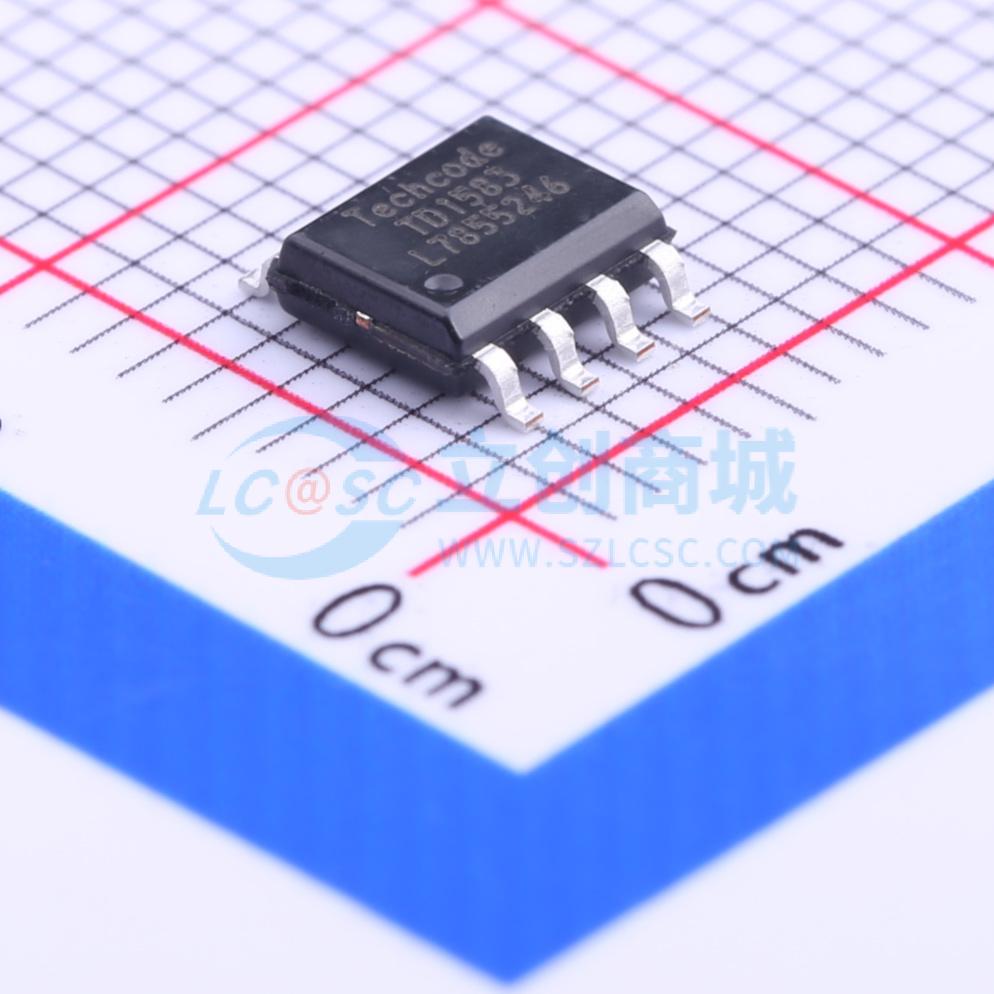

温馨提醒：图片仅供参考，商品以实物为准
TD1583
3A 380KHz 28V PWM降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD1583是一款380KHz固定频率单片3A连续输出电流降压开关模式调节器,内置80mΩ内部功率PMOSFET开关。它在宽输入电压范围内具有出色的负载和线路调节性能,效率高达95%。该器件包括电压基准、振荡电路、误差放大器、内部PMOS等。PWM控制电路能够线性调整占空比从0到100%。内置频率补偿、热关断功能、过流保护和短路保护功能。提供SOP-8封装。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD1583
- 商品编号
- C193227
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~28V | |
| 输出电压 | 1.222V~26V | |
| 输出电流 | 3A | |
| 开关频率 | 380kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 30uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TD1583是一款380 KHz固定频率的单片降压开关模式稳压器，内置功率MOSFET。在宽输入电源范围内，它能实现3A的连续输出电流，具有出色的负载和线性调节能力。该器件包括电压基准、振荡电路、误差放大器、内部PMOS等。PWM控制电路能够将占空比从0到100%进行线性调节。内置使能功能、过流保护功能和短路保护功能。内置内部补偿模块，以减少外部元件数量。TD1583是便携式设备理想的电源单元。
商品特性
- 3A恒定输出电流
- 80mΩ导通电阻（RDSON）的内部功率PMOSFET开关
- 效率高达95%
- 固定380KHz频率
- 3.6V至28V宽输入电压范围
- 输出电压可在1.222V至26V之间调节
- 内置频率补偿
- 内置热关断功能
- 内置限流功能
- 提供SOP - 8封装
- 最小压差可达0.3V
应用领域
- 便携式DVD
- LCD显示器/电视
- 电池充电器
- ADSL调制解调器
- 电信/网络设备
