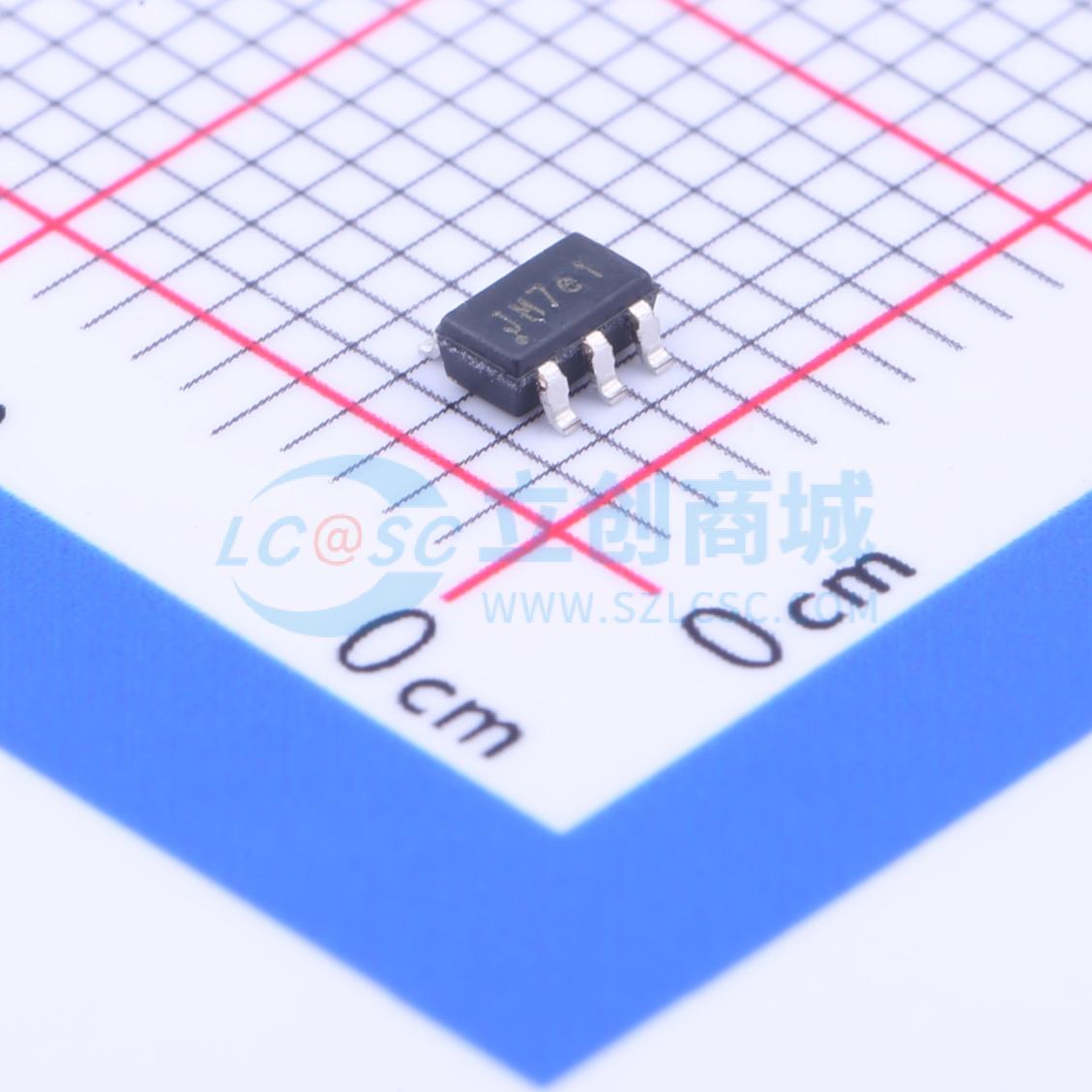

温馨提醒：图片仅供参考，商品以实物为准
AX2016CA
AX2016CA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Axelite(亚瑟莱特)
- 商品型号
- AX2016CA
- 商品编号
- C224232
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | 3V~40V | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
AX2016是一款升压转换器，设计用于驱动最多10个串联白光LED以应用于背光。AX2016采用电流模式、1MHz固定频率架构来调节LED电流，该电流通过外部电流检测电阻设置。其低至300mV/250mV/200mV的反馈电压减少了功率损耗并提高了效率。OV引脚监测输出电压，并在开路条件下出现过电压情况时关闭转换器。AX2016包括欠压锁定、电流限制和热关断保护功能，以防输出过载导致损坏。该驱动器提供小型6引脚SOT-23封装。
应用领域
背光应用
