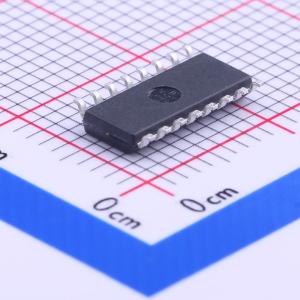

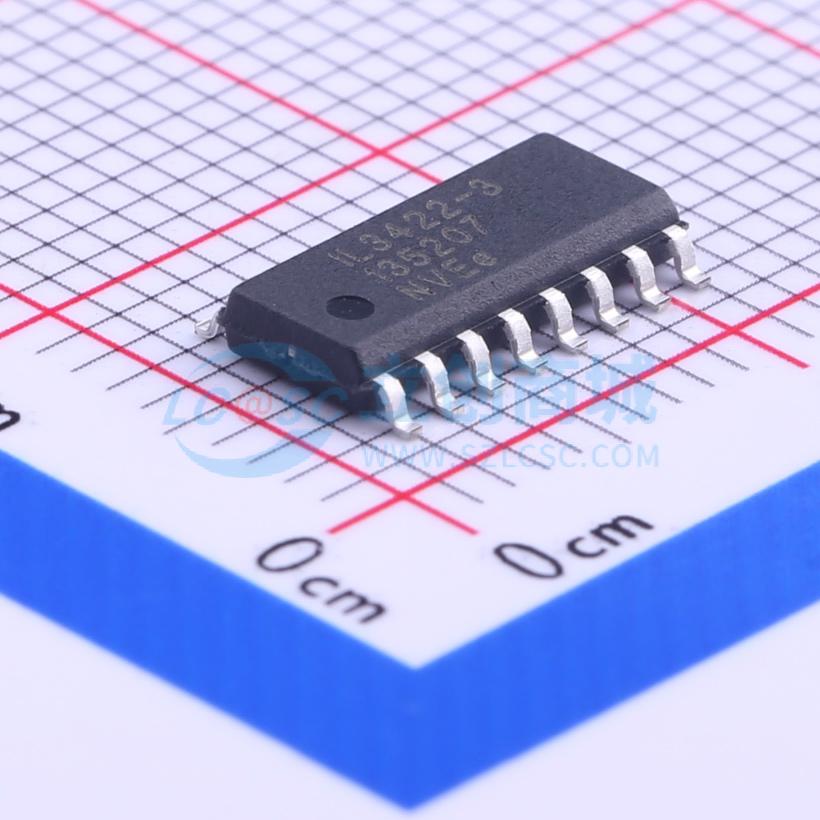

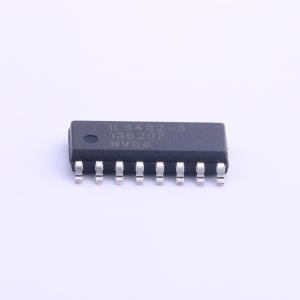

IL3422-3E
高速无源输入RS-485和RS-422隔离收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IL3485和IL3422是电流隔离型差分总线收发器，专为平衡传输线上的双向数据通信而设计。这些器件采用了NVE公司获得专利的IsoLoop自旋电子巨磁阻（GMR）技术。IL3485在54Ω负载下可提供至少1.5V的电压，IL3422在100Ω负载下可提供至少2V的电压，确保长电缆上的数据具有出色的完整性
- 品牌名称
- NVE
- 商品型号
- IL3422-3E
- 商品编号
- C224347
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器 | |
| 最大数据速率 | 20Mbps | |
| 通讯模式 | 全双工 | |
| 隔离电压(Vrms) | 2500 | |
| CMTI(kV/us) | 20kV/us | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 节点数 | 32 | |
| 静电保护 | ±15kV | |
| 功能特性 | 失效保护电路 | |
| 逻辑侧工作电压 | 3V~5.5V | |
| 总线侧工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
