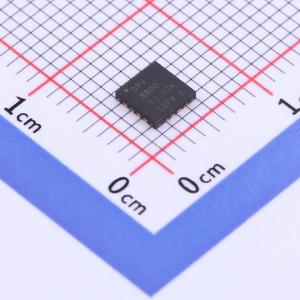

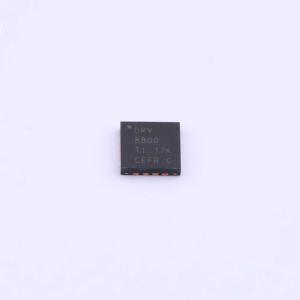

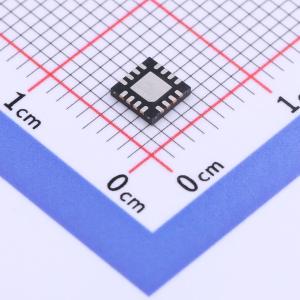

DRV8800RTYT

DRV880x提供了一种多功能的电机驱动解决方案，具备多种功能。该器件包含一个完整的H桥，可用于驱动有刷直流电机、步进电机的一个绕组或其他设备，如螺线管。简单的PHASE/ENABLE接口便于与控制电路连接。 输出级采用配置为H桥的N沟道功率MOSFET。DRV880x能够提供高达±2.8 A的峰值输出电流，工作电压最高可达36 V。内部电荷泵可产生所需的栅极驱动电压。 该器件具备低功耗睡眠模式，可关闭内部电路，实现极低的静态电流消耗。可通过专用的nSLEEP引脚设置此睡眠模式。 内部提供了针对欠压、电荷泵故障、过流、电源短路、接地短路和过温的保护功能。故障状态通过nFAULT引脚指示。 DRV880x采用带PowerPAD的16引脚WQFN封装（环保：符合RoHS标准且无锑/溴）。

• H桥电机驱动器
• 低RDS(on) MOSFET（典型值0.4 Ω）
• 低功耗睡眠模式
• 支持100% PWM占空比
• 8 V至36 V的工作电源电压范围
• 散热增强型表面贴装封装
• 保护特性：
  • VBB欠压锁定（UVLO）
  • 电荷泵欠压（CPUV）
  • 过流保护（OCP）
  • 电源短路保护
  • 接地短路保护
  • 过温警告（OTW）
  • 过温关断（OTS）
  • 故障状态指示引脚（nFAULT）

• 打印机
• 工业自动化
• 机器人技术
