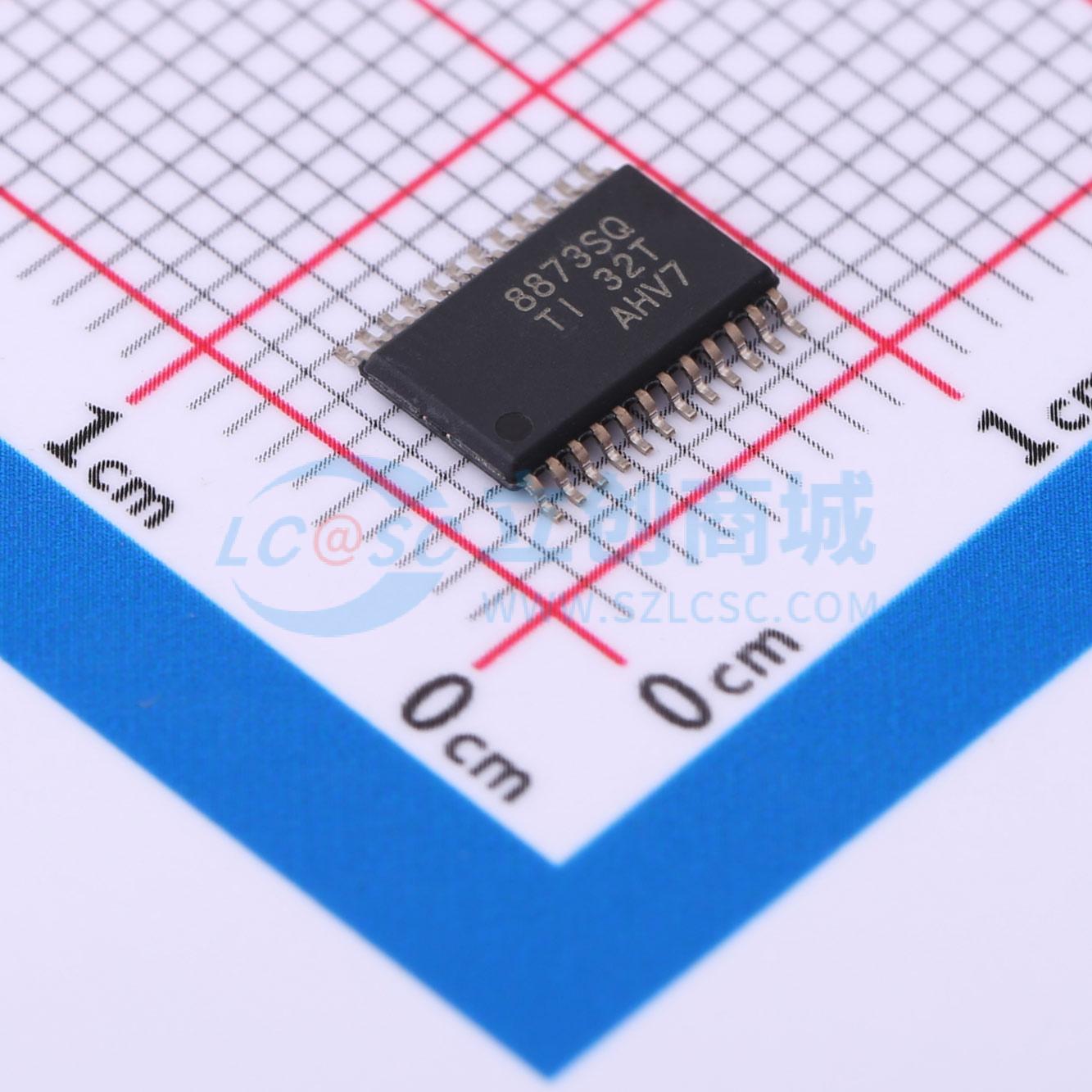

DRV8873SPWPRQ1
10A 有刷直流电机驱动芯片 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8873-Q1 具有集成电流感应和反馈功能的汽车类 40V、10A H 桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8873SPWPRQ1
- 商品编号
- C2150678
- 商品封装
- HTSSOP-24-EP
- 包装方式
- 编带
- 商品毛重
- 0.303克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 峰值电流 | 10A | |
| 工作电压 | 4.5V~38V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 导通电阻 | 150mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV8873-Q1器件是用于驱动汽车应用中的刷式直流电机的集成式驱动器IC。两个逻辑输入控制H桥驱动器，该驱动器包含四个能够以高达10A的峰值电流双向驱动电机的N沟道MOSFET。该器件由单一电源供电，支持4.5V至38V的宽输入电源范围。 该器件可通过PH/EN或PWM接口轻松连接至控制器电路。或者，可以使用独立的半桥控制来驱动两个电磁阀负载。 控制器可利用电流镜来监控负载电流。该电流镜接近于流经高侧FET的电流，并且不需要使用高功率电阻器来检测电流。 提供了低功耗睡眠模式，以通过关断大量内部电路来实现极低的静态电流消耗。还提供了用于欠压锁定、电荷泵故障、过流保护、短路保护、开路负载检测和过热的内部保护功能。可通过nFAULT引脚和SPI寄存器来指示故障状况。
商品特性
- 符合面向汽车应用的AEC-Q100标准–器件温度等级1：-40°C至+125°C，TA
- H桥电机驱动器驱动一个直流电机、一个步进电机绕组或电磁阀负载
- 4.5V至38V工作电压范围
- 10A峰值电流驱动能力
- 低HS + LS RDS(ON)
- TJ = 25°C且电压为13.5V时为150mΩ
- TJ = 150°C且电压为13.5V时为250mΩ
- 用于输出电流检测的电流镜
- 可配置控制接口
- PH/EN
- PWM (IN1/IN2)
- 独立半桥控制
- 支持1.8V、3.3V和5V逻辑输入
- SPI或硬件接口选项
- 低功耗睡眠模式(10μA)
- 小型封装和外形尺寸，24引脚散热薄型小外形尺寸(HTSSOP)PowerPAD IC封装
- 保护特性
- VM欠压闭锁(UVLO)
- 电荷泵欠压(CPUV)
- 过流保护(OCP)
- 输出对电池短路和接地短路保护
- 开路负载检测
- 热关断(TSD)
- 故障状况输出(nFAULT/SPI)
应用领域
- 电子节流控制
- 废气再循坏
- 侧后视镜倾斜
- 电子换挡器
- 气流转向阀控制
