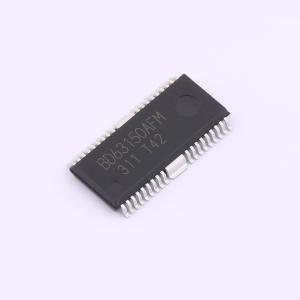

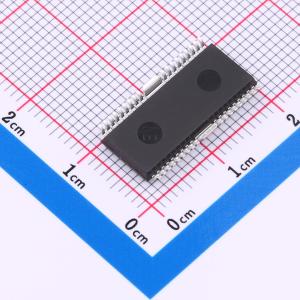

温馨提醒：图片仅供参考，商品以实物为准
BD63150AFM-E2
5A 有刷直流电机驱动芯片 46.2V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD63150AFM是一款内置通道的直流有刷电机H桥电机驱动器。该驱动器可通过直接PWM或PWM恒流控制实现低功耗。此IC内置保护电路
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD63150AFM-E2
- 商品编号
- C2150661
- 商品封装
- HSOP-36-M-300mil
- 包装方式
- 编带
- 商品毛重
- 1.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | 3.5A | |
| 峰值电流 | 6A | |
| 工作电压 | 8V~46.2V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 300mΩ | |
| 静态电流(Iq) | 2.5uA | |
| 工作温度 | -25℃~+85℃ |
商品概述
BD63150AFM 是一款内置通道的直流有刷电机 H 桥电机驱动器。该驱动器可通过直接 PWM 或 PWM 恒流控制实现低功耗。此 IC 内置保护电路，能够输出用于线或连接的异常检测信号，以通知各保护电路的运行情况，有助于提高可靠性。
商品特性
- 单电源输入（额定电压 50V）
- 额定输出电流（峰值）：5.0A（6.0A）
- 低导通电阻 DMOS 输出
- 正转、反转、制动、开路
- 节能功能
- 外部 PWM 控制
- PWM 恒流控制（限流功能）
- 内置尖峰噪声消除功能（无需外部噪声滤波器）
- 直流有刷电机驱动器
- 内置逻辑输入下拉电阻
- 交叉导通防止电路
- 异常状态下输出检测信号（线或连接）
- 热关断电路（TSD）
- 过流保护电路（OCP）
- 欠压锁定电路（UVLO）
- 过压锁定电路（OVLO）
- 虚假电源防护（防止电源断开时出现故障）
- HSOP - M36 封装
应用领域
- 普通纸复印机（PPC）
- 多功能打印机
- 激光打印机
- 喷墨打印机
- 照片打印机
- 传真机
- 迷你打印机
