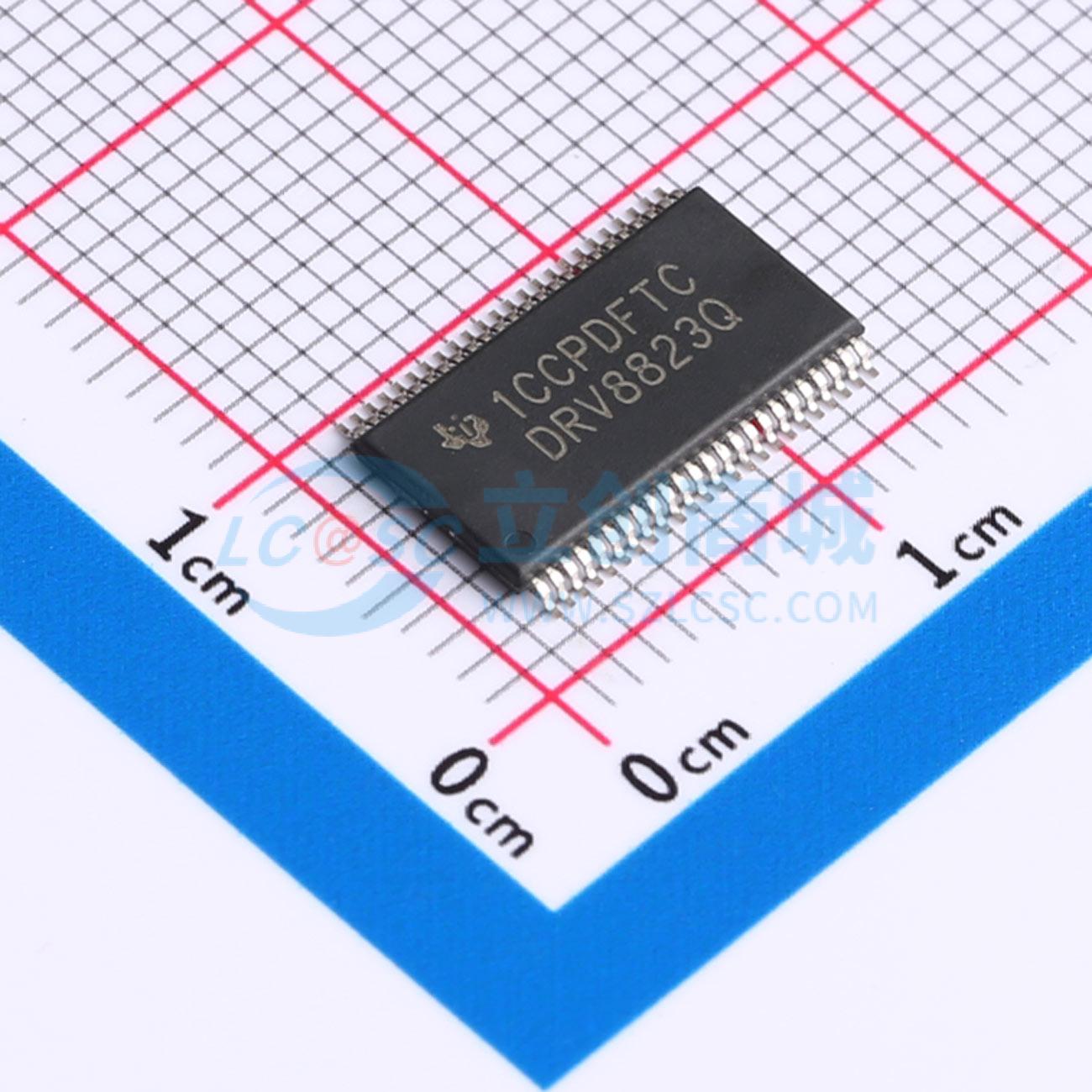

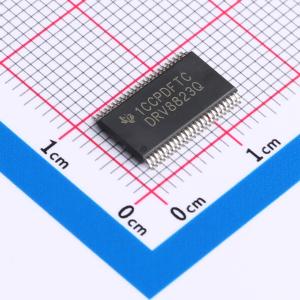

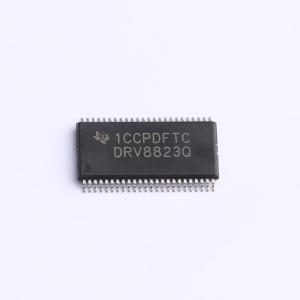

DRV8823QDCARQ1

1.5A 有刷直流电机驱动芯片 32V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8823-Q1 具有电流调节功能的汽车类 34V、1A 双极双步进或四通道 H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8823QDCARQ1
商品编号: C2150666
商品封装: HTSSOP-48-EP-6.1mm
包装方式: 编带
商品毛重: 0.31克(g)

商品概述

DRV8823-Q1器件为打印机和其它办公自动化设备应用提供了一个集成的电机驱动器解决方案。此电机驱动器电路包含四个H桥驱动器。每个电机驱动器块采用配置为一个H桥的功率MOSFET来驱动电机绕组。一个简单的串行接口只借助几个数字信号即可实现对电机驱动器所有功能的控制。还提供了一个低功耗睡眠功能。此电机驱动器提供PWM电流控制功能。根据一个外部提供的基准电压并借助一个外部电流感测电阻器，可对此电流进行编程。此外，8个电流级别（通过串行接口设定）可实现双极步进式电机的微步进。还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。 DRV8823-Q1采用48引脚散热薄型小外形尺寸(HTSSOP)封装（环境友好型：符合RoHS标准并且无Sb/Br）。

商品特性

符合汽车应用要求
8V至32V运行电源电压范围
针对栅极驱动的内部电荷泵
内置3.3V基准电压
串行数字控制接口
对于欠压、过热、和过流情况的完全保护
耐热增强型表面贴装封装器件温度1级：-40°C至125°C的环境运行温度范围
器件人体模型(HBM)静电放电(ESD)分类等级H2
器件充电器件模型(CDM) ESD分类等级C4B

应用领域

具有4个H桥的脉宽调制(PWM)电机驱动器
驱动两个步进式电机、一个步进式和两个直流(DC)电机、或者四个DC电机
车载应用

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	电机驱动电压(Vm)	8V~32V
	输出电流	1.5A

	属性	参数值
	H桥数量	4
	工作温度	-40℃~+125℃
