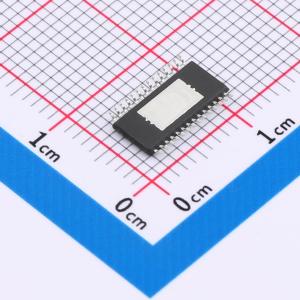

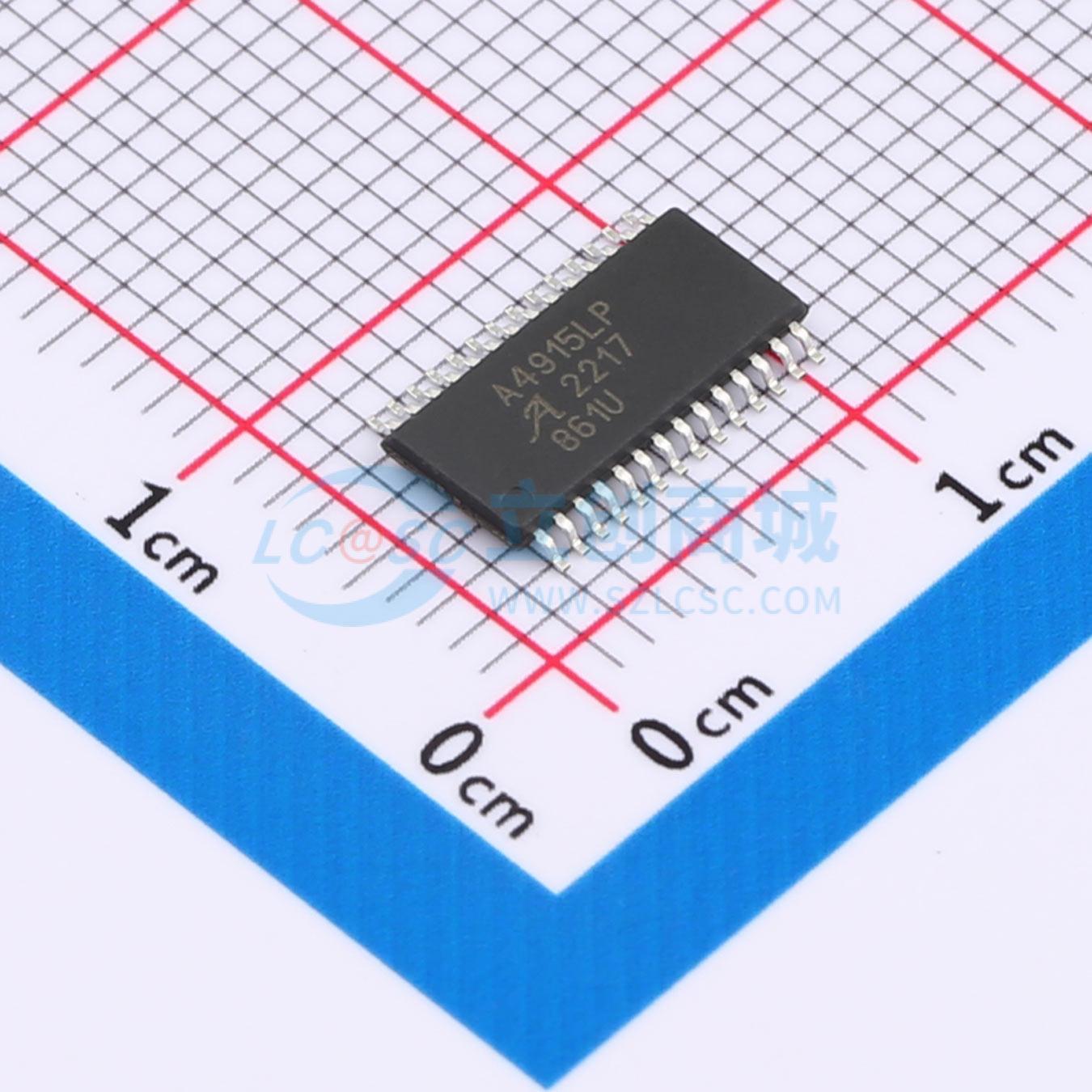

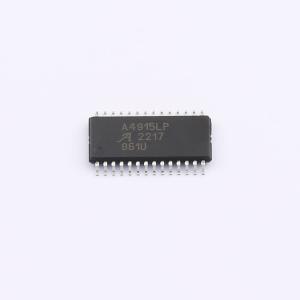

温馨提醒：图片仅供参考，商品以实物为准
A4915MLPTR-T
无刷直流BLDC电机驱动芯片 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- A4915专为三相无刷直流电机的脉冲宽度调制（PWM）电流控制而设计。A4915能够为6个全N沟道功率MOSFET提供大电流栅极驱动。内部电荷泵可确保在低至7 V的电源电压下实现栅极驱动，并在低至5 V的电压下提供有限的栅极驱动
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A4915MLPTR-T
- 商品编号
- C2150677
- 商品封装
- TSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+105℃ |
商品概述
A4915专为三相无刷直流电机的脉冲宽度调制（PWM）电流控制而设计。A4915能够为6个全N沟道功率MOSFET提供高电流栅极驱动。内部电荷泵可确保在低至7 V的电源电压下实现栅极驱动，并在低至5 V时提供有限的栅极驱动。自举电容用于产生高于高端MOSFET源极电压的电源电压，这是N沟道MOSFET所必需的。 内部提供同步整流控制电路，以改善PWM操作期间外部MOSFET的功耗。内部电路保护包括锁存式热关断、死区时间保护和欠压锁定。无需特殊的上电时序。 A4915采用带外露散热焊盘的28引脚TSSOP封装（后缀LP）和带外露散热焊盘的28引脚5×5 mm QFN封装（后缀ET）。这些封装为无铅（Pb）封装，引脚框架采用100%雾锡电镀。 A4915是一款三相MOSFET驱动器，旨在驱动高电流MOSFET。它专为低压操作至关重要的电池供电设备而设计。A4915还具有低电流睡眠模式，可禁用器件并使电源电流消耗降至最低。A4915能够驱动6个N沟道MOSFET。换向逻辑包括用于外部PWM控制的使能、方向和制动模式。 提供一个速度输入，允许外部信号以典型30 kHz的频率对桥路进行PWM控制。通过向SPEED引脚施加0 V至VDD的模拟电压来控制PWM占空比。
商品特性
- 5至50 V电源电压
- 带故障输出的锁存式热关断（TSD）
- 驱动六个N沟道高电流MOSFET
- 内部控制的同步整流
- 速度电压输入可实现全桥内部PWM占空比控制
- 中心对齐PWM
- 内部欠压锁定（UVLO）和交叉电流保护
- 霍尔开关输入
- 可调死区时间保护
- 适用于电池供电应用的低功耗睡眠模式
