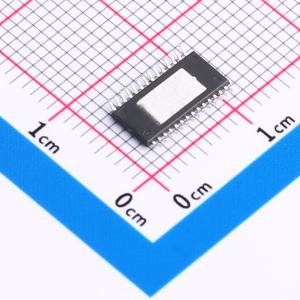

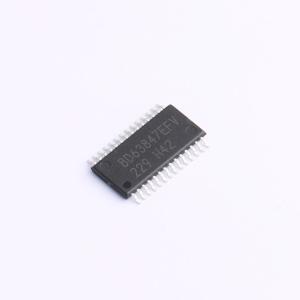

温馨提醒：图片仅供参考，商品以实物为准
BD63847EFV-E2
1.7A 28V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD63843EFV / BD63847EFV 是 1/16 微步（十六分之一步）驱动的步进电机驱动器。其基本功能是低功耗双极 PWM 恒流驱动器，电源额定电压为 36V，额定输出电流（DC）为 1.0A、2.0A。输入接口为 CLK-IN 类型。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD63847EFV-E2
- 商品编号
- C2150665
- 商品封装
- TSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
- 立创商城设计参考
- 步进电机驱动-(2)12V~25V供电-(1)2A以内
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 19V~28V | |
| 输出电流 | 1.7A | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 1；8；2；16 | |
| 集成开关 | 是 | |
| 导通电阻 | 850mΩ | |
| 工作温度 | -25℃~+85℃ |
商品概述
BD63843EFV / BD63847EFV 是 1/16 微步（十六细分步）驱动的步进电机驱动器。其基本功能为低功耗双极 PWM 恒流驱动驱动器，电源额定电压为 36V，额定输出电流（直流）为 1.0A、2.0A。输入接口为 CLK - IN 类型。 通过内部 DAC（数模转换器）可实现整步、半步、八细分步、十六细分步模式，对于电流衰减模式，可自由设置快速衰减与慢速衰减的比例，从而实现每台电机的最佳控制条件。此外，单电源系统驱动有助于简化设备设计。
商品特性
- 单电源输入（额定电压 36V）
- 额定输出电流：（直流）1.0A、2.0A
- 低导通电阻 DMOS 输出
- CLK - IN 驱动模式
- PWM 恒流控制（其他振荡）
- 内置尖峰噪声消除功能（无需外部噪声滤波器）
- 整步、半步、八细分步、十六细分步驱动
- 改变步进模式无需定时
- 电流衰减模式切换功能（快速/慢速衰减比例线性可变）
- 正反转切换功能
- 节能功能
- 内置逻辑输入下拉电阻
- 上电复位功能
- 热关断电路（TSD）
- 过流保护电路（OCP）
- 欠压锁定电路（UVLO）
- 过压锁定电路（OVLO）
- 防幽灵电源功能（防止电源断开时出现故障）
- 静电放电：8kV（HBM 规格）
- 相邻引脚短路保护
- 反装保护
- 超小型、超薄且高散热（外露金属型）HTSSOP - B28 封装
- 引脚兼容系列（此外，与 BD6387□EFV 系列引脚兼容）
应用领域
- 掌上电脑
- 多功能打印机
- 激光打印机
- 喷墨打印机
- 监控摄像头
- 网络摄像头
- 缝纫机
- 照片打印机
- 传真机
- 扫描仪
- 迷你打印机
- 玩具
- 机器人
