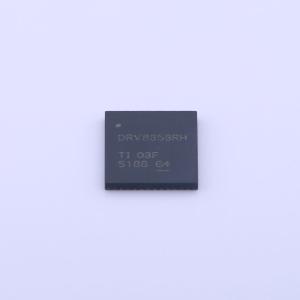

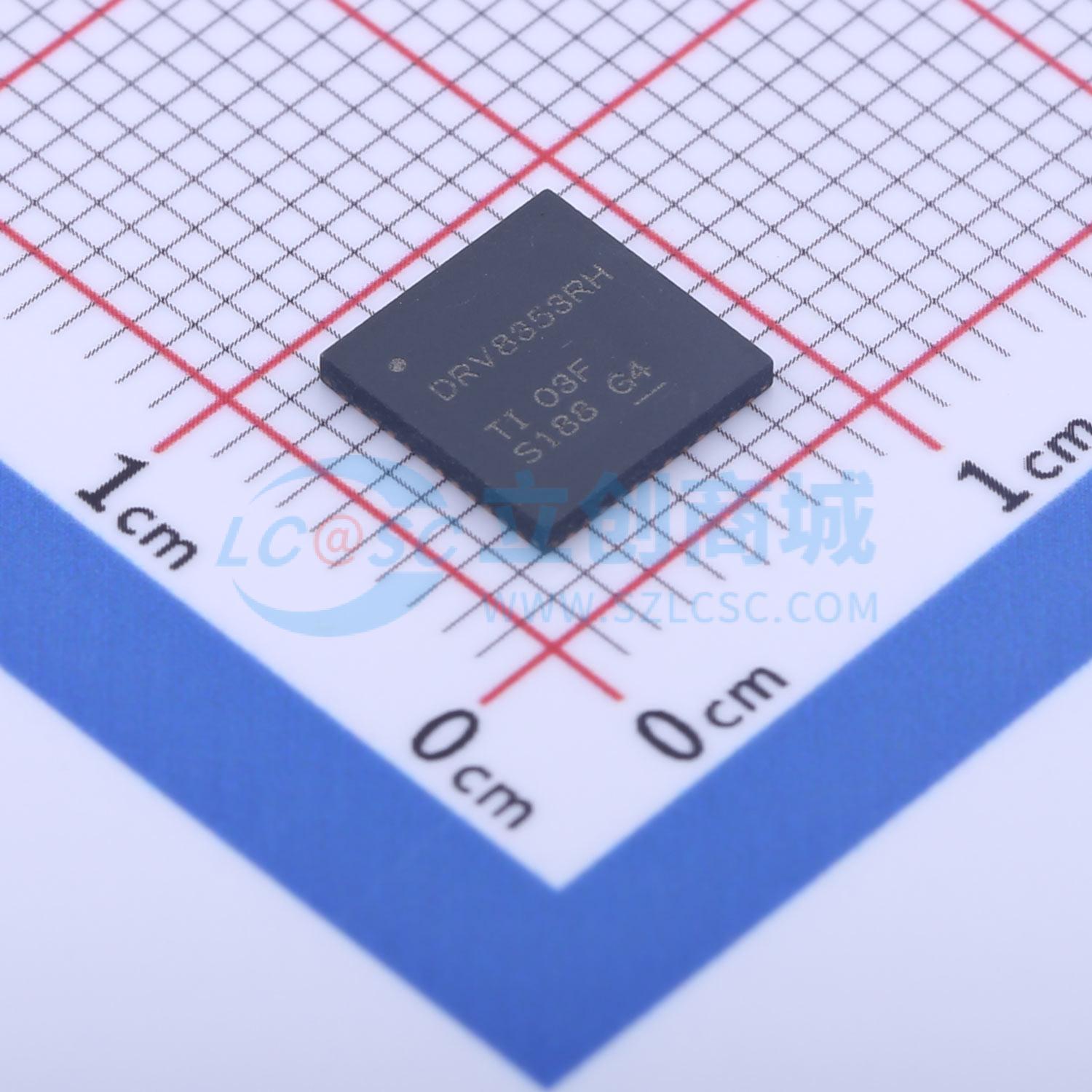

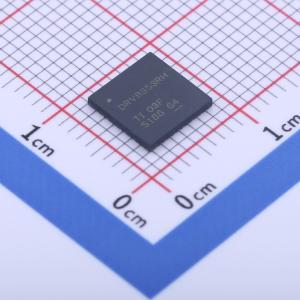

DRV8353RHRGZT

25mA 无刷直流BLDC电机驱动芯片 95V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DRV8353R 具有降压稳压器和电流分流放大器的 102V（最大值）三相智能栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8353RHRGZT
商品编号: C2150668
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.201克(g)

商品参数

	属性	参数值
	下降时间(tf)	-
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.5V
	输入低电平(VIL)	800mV
	静态电流(Iq)	20uA
	功能特性	使能关断；交错导通保护；死区时间控制；充电泵升压

商品概述

DRV835是高度集成的栅极驱动器，适用于三相无刷直流（BLDC）电机应用。这些应用包括BLDC电机的场定向控制（FOC）、正弦电流控制和梯形电流控制。该器件型号提供了可选的集成式分流放大器以支持不同的电机控制方案，还提供了降压稳压器，以为栅极驱动器或外部控制器供电。DRV835通过采用智能栅极驱动（SGD）架构减少了MOSFET压摆率控制和保护电路通常所需的外部组件数量。SGD架构还可优化死区时间以防止击穿问题，在通过MOSFET压摆率控制技术降低电磁干扰（EMI）方面带来了灵活性，并可通过VGS监控器防止栅极短路问题。强大的栅极下拉电路有助于防止不必要的dV/dt寄生栅极开启事件。

商品特性

9V至100V三半桥栅极驱动器
智能栅极驱动架构
可调转换率控制，可实现优异的EMI性能
VGS握手和最小死区时间插入，可避免发生击穿
50mA至1A峰值拉电流
100mA至2A峰值灌电流
通过强下拉能力减小dV/dt
集成栅极驱动器电源
高侧倍增电荷泵可实现100%PWM占空比控制
低侧线性稳压器
集成LM5008A降压稳压器
6V至95V工作电压范围
2.5V至75V、350mA输出能力
集成三个电流分流放大器
可调增益（5、10、20、40V/V）
双向或单向支持
6x、3x、1x和独立PWM模式
支持120°有传感器运行
提供SPI或硬件接口
低功耗睡眠模式（VVM=48V时为20μA）
集成式保护特性
VM欠压锁定（UVLO）
栅极驱动电源欠压（GDUV）
MOSFETVDS过流保护（OCP）
MOSFET击穿保护
栅极驱动器故障（GDF）
热警告和热关断（OTW/OTSD）
故障状态指示器（nFAULT）

应用领域

三相无刷直流(BLDC)电机模块
风扇、风机和泵
电动自行车、电动踏板车和电动汽车
电动和园艺工具、割草机
无人机、机器人和遥控玩具
工厂自动化和纺织机

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	MOSFET
	驱动通道数	3
	灌电流(IOL)	2A
	拉电流(IOH)	1A
	工作电压	9V~75V
	上升时间(tr)	-
