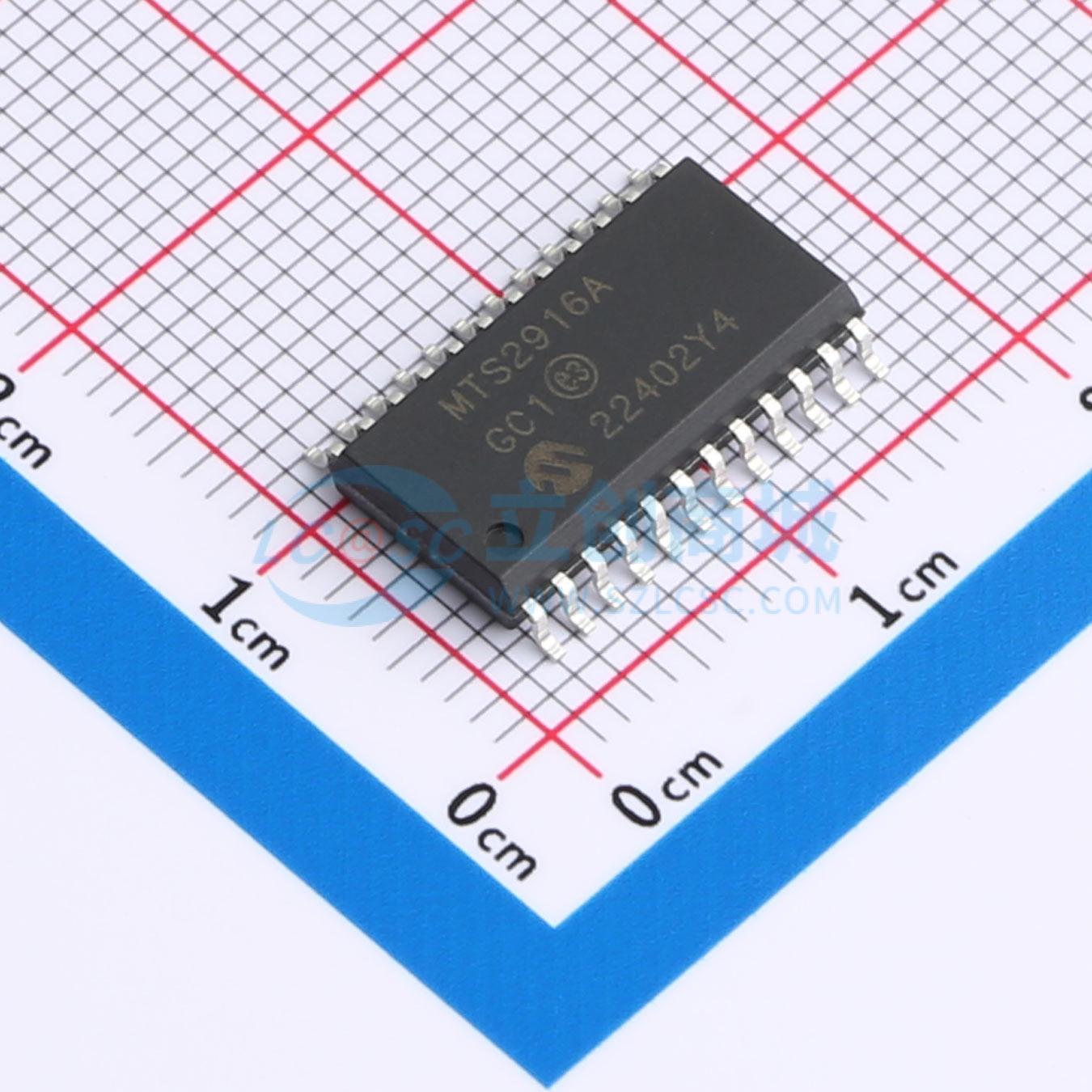

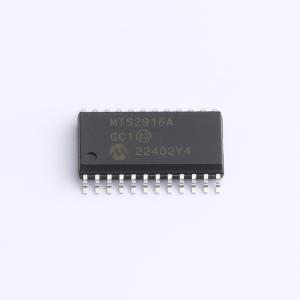

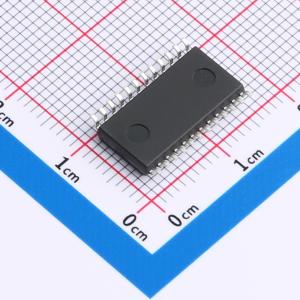

MTS2916A-LGC1
750mA 有刷直流电机驱动芯片 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MTS2916A电机驱动器是一款CMOS器件，能够驱动双极步进电机的两个绕组，或对两台直流电机进行双向控制。两个独立的H桥输出端中的每一个都能承受40V电压，可提供高达750mA的连续电流。输出电流水平由内部脉冲宽度调制（PWM）电路控制，该电路通过两个逻辑输入、一个电流检测电阻和一个可选参考电压进行配置
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MTS2916A-LGC1
- 商品编号
- C2150688
- 商品封装
- SOP-24-300mil
- 包装方式
- 编带
- 商品毛重
- 0.832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~5.5V | |
| 电机驱动电压(Vm) | 10V~40V | |
| 输出电流 | 750mA | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | 否 | |
| 导通电阻 | 650mΩ | |
| 工作温度 | -40℃~+105℃ |
