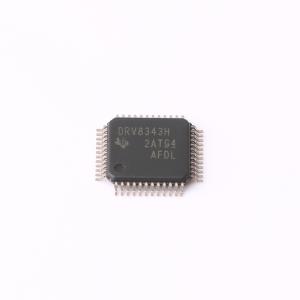

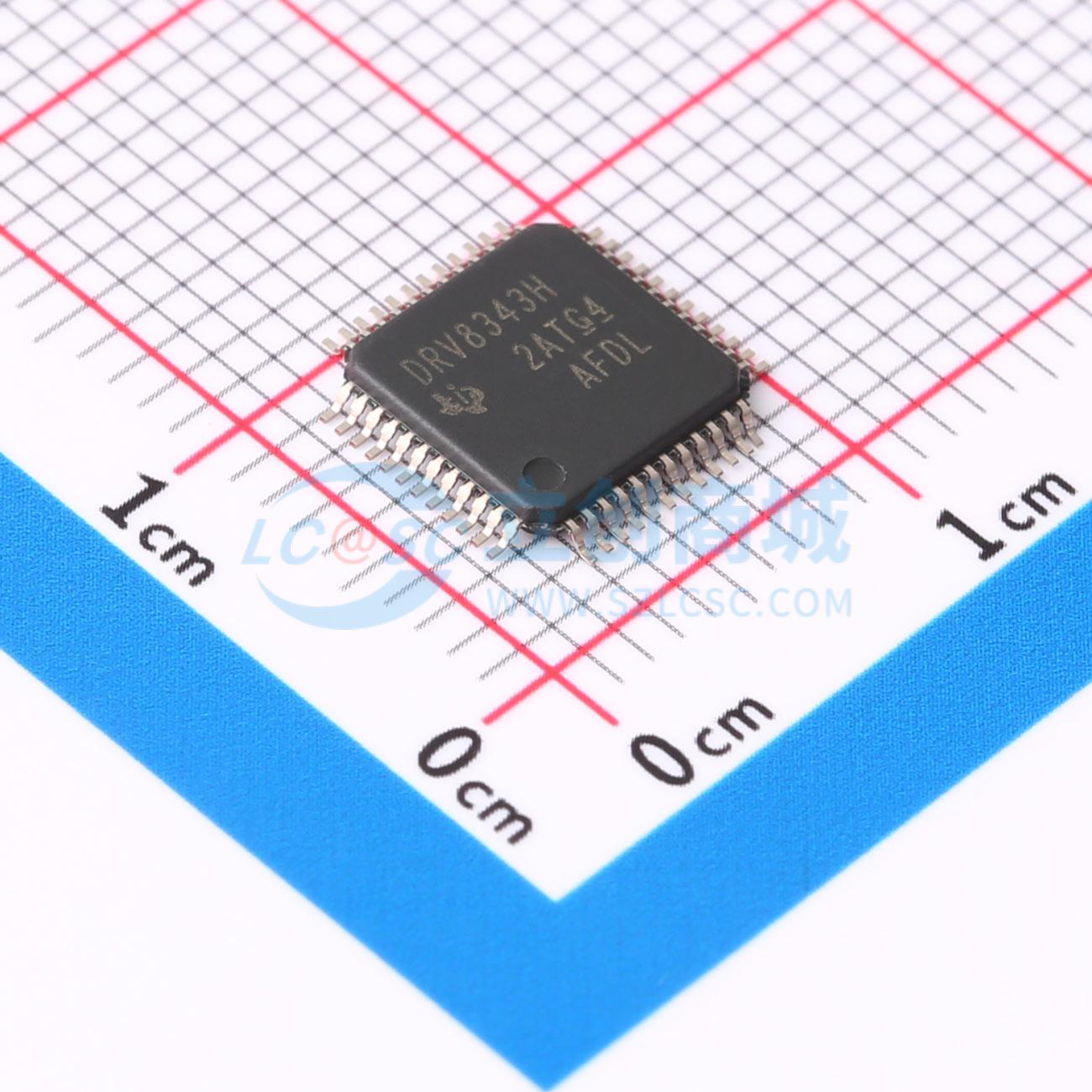

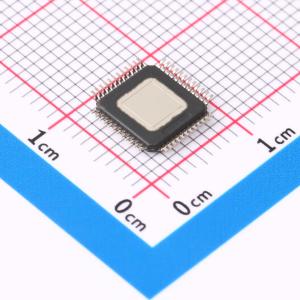

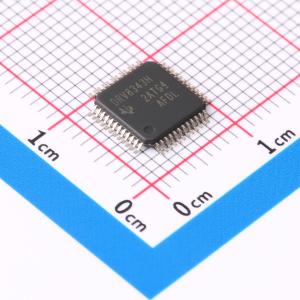

DRV8343HPHPRQ1
10mA 无刷直流BLDC电机驱动芯片 60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8343-Q1 具有电流分流放大器的汽车类 12V 至 24V 电池三相智能栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8343HPHPRQ1
- 商品编号
- C2150745
- 商品封装
- HTQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 3 | |
| 工作电压 | 5.5V~50V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护(UVP)；过流保护(OCP)；短路保护(SCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.6V~5.5V | |
| 输入低电平(VIL) | 0V~700mV | |
| 静态电流(Iq) | 12uA |
商品概述
DRV8343-Q1 器件是一款适用于三相应用的集成式栅极驱动器。此器件具有三个半桥栅极驱动器，每个驱动器都能够驱动高侧和低侧N 沟道功率MOSFET。专用源极与漏极引脚支持对电磁阀应用进行独立MOSFET 控制。DRV8343-Q1 使用集成式电荷泵为高侧MOSFET 生成足够的栅极驱动电压，并使用线性稳压器为低侧MOSFET 生成足够的栅极驱动电压。此智能栅极驱动架构支持高达1A 的峰值栅极驱动拉电流和2A 的峰值栅极驱动灌电流。DRV8343-Q1 可由单一电源供电，支持适用于栅极驱动器的5.5 至60V 宽输入电源电压范围。 6x、3x、1x 和独立输入PWM 模式可简化与控制器电路的连接。栅极驱动器和器件的配置设置具有高度可配置性，可通过SPI 或硬件(H/W) 接口实现。DRV8343-Q1 器件集成了三个低侧电流检测放大器，可在驱动级的全部三相位上进行双向电流检测。 提供了低功耗睡眠模式，实现较低的静态电流消耗。针对欠压锁定、电荷泵故障、MOSFET 过流、MOSFET 短路、相位节点电源和接地短路、栅极驱动器故障和过热情况提供内部保护功能。故障状况及故障详情可通过SPI 器件型号的器件寄存器显示在nFAULT 引脚上。
商品特性
- 符合面向汽车应用的AEC-Q100 标准– 温度等级1： -40°C ≤ TA ≤ 125°C
- 3 个独立半桥栅极驱动器
- 专用源极(SHx) 与漏极(DLx) 引脚支持独立MOSFET 控制
- 可驱动3 个高侧和3 个低侧N 通道MOSFET(NMOS)
- 智能栅极驱动架构可调转换率控制1.5mA 至1A 峰值源电流3mA 至2A 峰值灌电流支持100% 占空比的栅极驱动器电荷泵
- 3 个集成式电流检测放大器(CSA)可调增益（5、10、20、40 V/V）双向或单向支持
- 提供SPI (S) 和硬件(H) 接口
- 6x、3x、1x 和独立的PWM 模式
- 支持3.3V 和5V 逻辑输入
- 电荷泵输出可驱动反向电源保护MOSFET
- 3.3V、30mA 线性稳压器
- 集成式保护特性：VM 欠压锁定(UVLO)、电荷泵欠压(CPUV)、电池短路(SHT_BAT)、接地短路(SHT_GND)、MOSFET 过流保护(OCP)、栅极驱动器故障(GDF)、热警告和热关断(OTW/OTSD)、故障状态指示器(nFAULT)
应用领域
- 12V 与24V 汽车电机控制应用
- BLDC 和BDC 电机模块
- 风扇和风机
- 燃油泵和水泵
- 电磁阀驱动器
