A5988GJPTR-T
1.6A 有刷直流电机驱动芯片 40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款能够驱动多达两个步进电机或四个直流电机的四通道 DMOS 全桥驱动器。每个全桥输出的额定电流高达 1.6 A，额定电压为 40 V。包含固定关断时间的脉冲宽度调制 (PWM) 电流调节器，以及 2 位非线性 DAC（数模转换器），允许对步进电机进行全步、半步和四分之一步控制，对直流电机进行正向、反向和滑行模式控制。PWM 电流调节器采用混合衰减模式，可降低电机噪音、提高步进精度并降低功耗
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A5988GJPTR-T
- 商品编号
- C2150768
- 商品封装

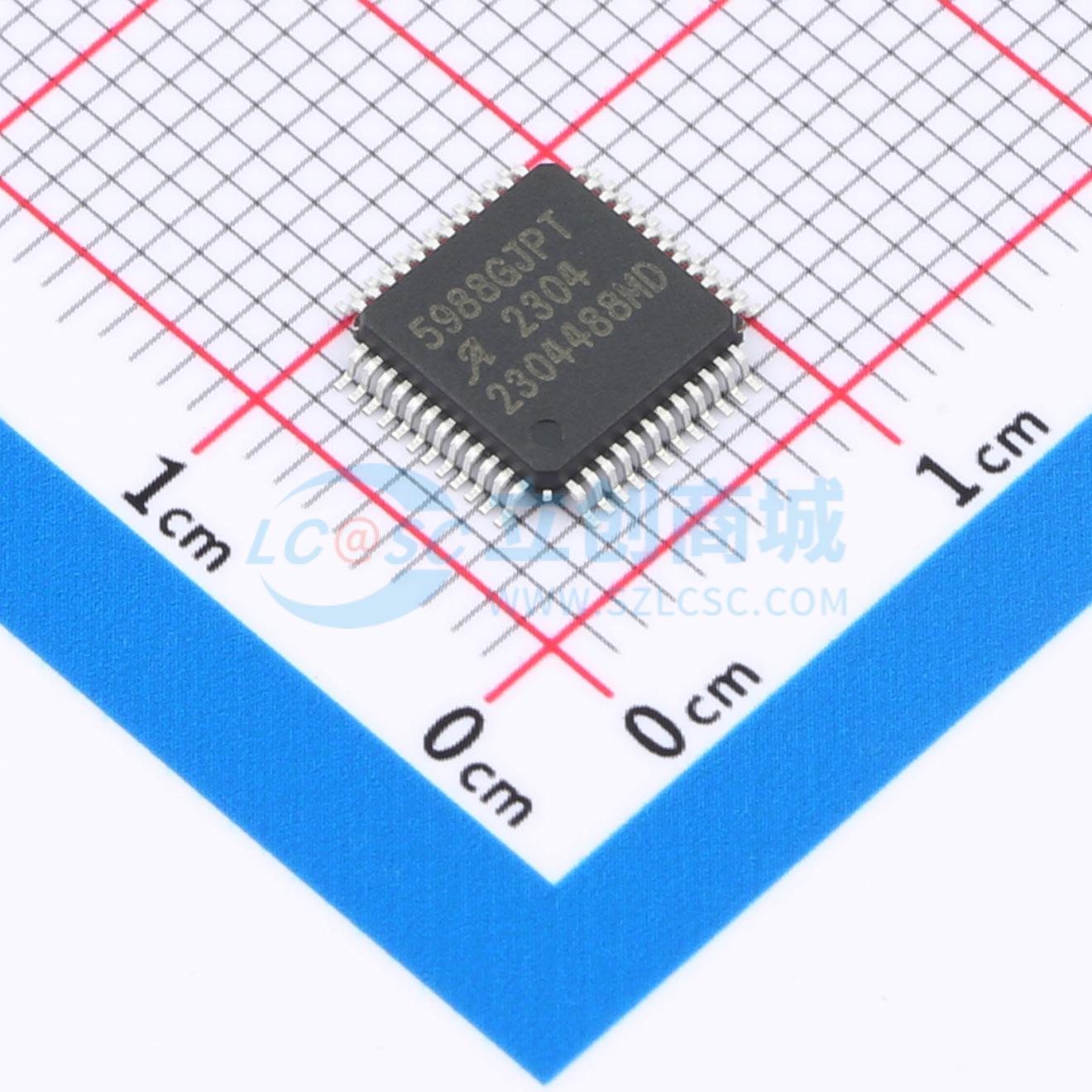

- LQFP-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - | |
| 步长细分 | 2；1；4 |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | - | |
| 导通电阻 | 500mΩ | |
| 工作温度 | -40℃~+105℃ |
商品概述
一款四路 DMOS 全桥驱动器，能够驱动多达两台步进电机或四台直流电机。每个全桥输出的额定电流高达 1.6 A，额定电压为 40 V。它包含固定关断时间的脉冲宽度调制（PWM）电流调节器，以及 2 位非线性 DAC（数模转换器），可实现对步进电机的整步、半步和四分之一步控制，以及对直流电机的正转、反转和滑行模式控制。PWM 电流调节器采用专利混合衰减模式，可降低电机可听噪声、提高步进精度并减少功耗。内部提供同步整流控制电路，以改善 PWM 操作期间的功耗。保护功能包括带迟滞的热关断、欠压锁定（UVLO）和交叉电流保护。无需特殊的上电时序。该驱动器提供两种封装，EV 和 JP，均带有外露功率焊盘，以增强散热性能。EV 是 6 mm×6 mm、36 引脚的 QFN 封装，封装整体标称高度为 0.90 mm。JP 是 7 mm×7 mm、48 引脚的 LQFP 封装。两种封装均为无铅（Pb）封装，引脚框架采用 100% 雾锡电镀。
商品特性
- 40 V 输出额定值
- 4 个全桥
- 双步进电机驱动器
- 大电流输出
- 3.3 V 和 5 V 兼容逻辑
- 同步整流
- 内部欠压锁定（UVLO）
- 热关断电路
- 交叉电流保护
- 过流保护
- 低功耗睡眠模式
- 薄型 QFN 封装
