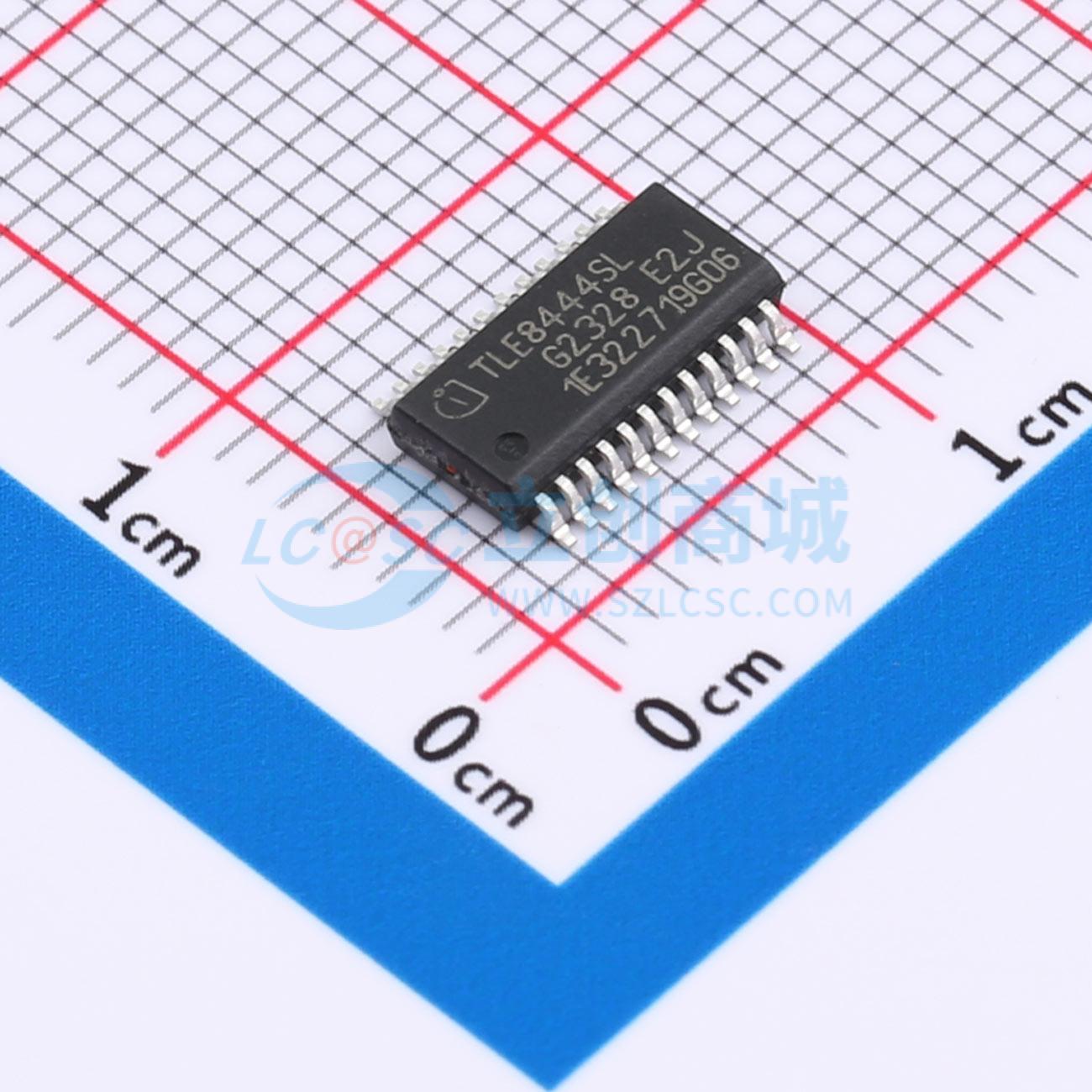

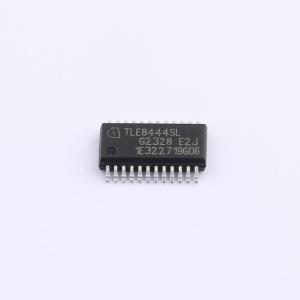

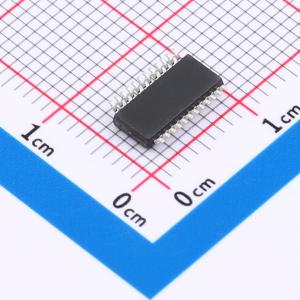

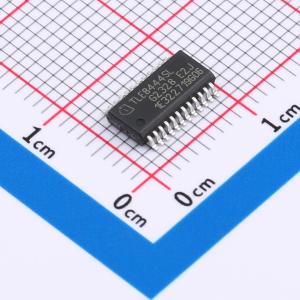

TLE8444SLXUMA1
1A 有刷直流电机驱动芯片 18V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLE 8444SL是一款受保护的四半桥集成电路，主要面向汽车和工业运动控制应用。它是基于智能混合技术SPT的单片芯片，该技术将双极和CMOS控制电路与DMOS功率器件相结合。直流电机可在正转（顺时针）、反转（逆时针）、制动和高阻抗模式下驱动，而步进电机可在无电流、负/正输出电流模式下驱动。通过该器件与微控制器的标准并行接口，可轻松实现这些不同的模式。PG-SSOP-24-7封装具有节省PCB板空间和成本的优势。集成的短路和过温保护，以及内置的诊断功能（如过压和欠压锁定、开路负载检测），提高了系统的可靠性和性能。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE8444SLXUMA1
- 商品编号
- C2150775
- 商品封装
- SSOP-24-150mil
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 8V~18V | |
| 电机驱动电压(Vm) | 8V~18V | |
| 输出电流 | - | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 2.6Ω | |
| 工作温度 | -40℃~+150℃ |
商品概述
TLE 8444SL是一款受保护的四半桥集成电路，主要面向汽车和工业运动控制应用。它是基于智能混合技术SPT的单片芯片，该技术将双极和CMOS控制电路与DMOS功率器件相结合。
直流电机可在正转（顺时针）、反转（逆时针）、制动和高阻抗模式下驱动，而步进电机可在无电流、负/正输出电流模式下驱动。通过该器件与微控制器的标准并行接口，可轻松实现这些不同的模式。
PG-SSOP-24-7封装具有节省PCB板空间和成本的优势。集成的短路和过温保护，以及内置的诊断功能（如过压和欠压锁定、开路负载检测），提高了系统的可靠性和性能。
商品特性
- 4个半桥功率输出（在Tj = 150℃时，RDS(ON)最大值为1.3Ω）
- 最小过流关断电流为0.9A
- 半桥输出的简单并行接口控制
- 反相和同相输入，以减少微控制器连接数量
- 睡眠模式下电流消耗极低（最大5μA）
- 错误标志诊断
- 所有输出在导通状态下的开路负载诊断
- 输出过流保护
- 带迟滞的过温保护
- 过压和欠压锁定
- 带迟滞的3.3V / 5V兼容输入
- 无交叉电流
- 内部续流二极管
- 散热增强型封装（熔合引脚）
- 绿色产品（符合RoHS标准）
- 通过AEC认证
应用领域
- 单极或双极负载
- 步进电机（如怠速控制）
- 直流有刷电机
