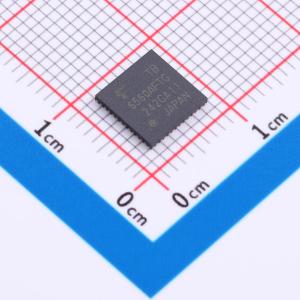

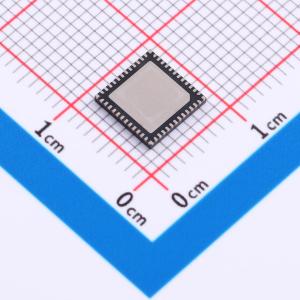

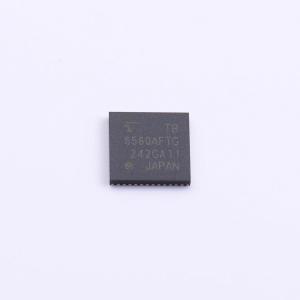

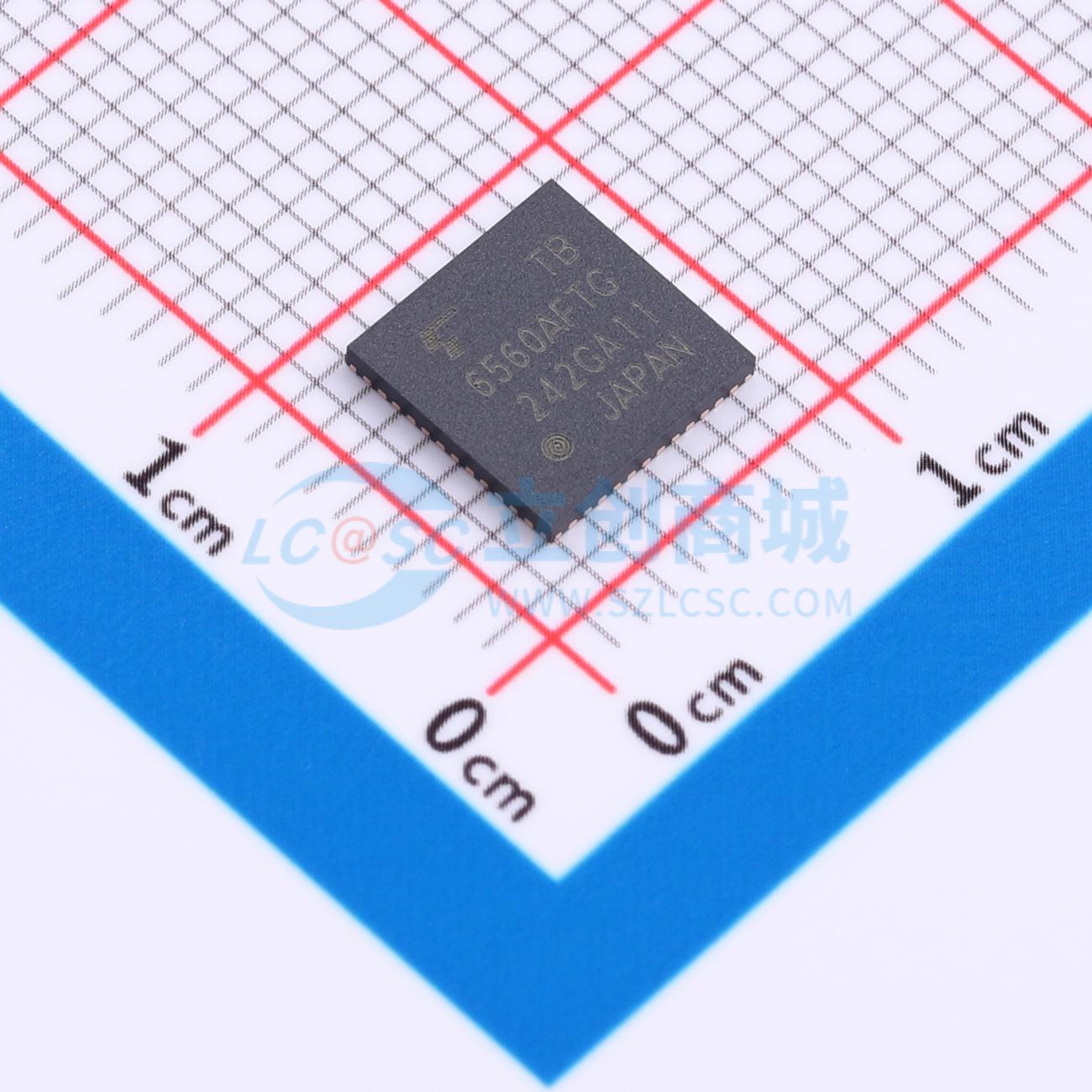

TB6560AFTG,C8,EL
TB6560AFTG,C8,EL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB6560AFTG,C8,EL
- 商品编号
- C2150791
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.233636克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~5.5V | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | 是 | |
| 导通电阻 | 700mΩ | |
| 工作温度 | -30℃~+85℃ |
商品概述
TB6560AFTG是一款PWM斩波型步进电机驱动IC，专为双极步进电机的正弦输入微步控制而设计。TB6560AFTG可用于需要2相、1 - 2相、2W1 - 2相和4W1 - 2相励磁模式的应用。仅需一个时钟信号，TB6560AFTG就能实现两相双极步进电机的低振动、高性能正反转驱动。
商品特性
- 用于步进电机正弦微步控制的单芯片电机驱动器
- 采用BiCD工艺，输出耐压高：Ron（上下之和） = 0.7 Ω（典型值）
- 正反转功能
- 可选相位励磁模式（2相、1 - 2相、2W1 - 2相和4W1 - 2相）
- 高输出耐压：VDSS = 40 V
- 高输出电流：IoUT = 2.5 A（峰值）
- 封装形式：QFN48 - P - 0707 - 0.50
- 输入内部下拉电阻：100 kΩ（典型值）
- 输出监测引脚：MO电流（IMO（最大值） = 1 mA）
- 复位和使能引脚
- 热关断（TSD）
- 重量：0.137g（典型值）
