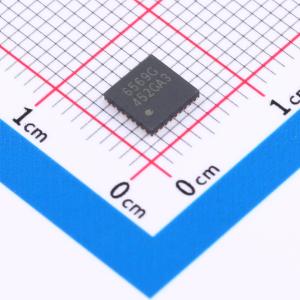

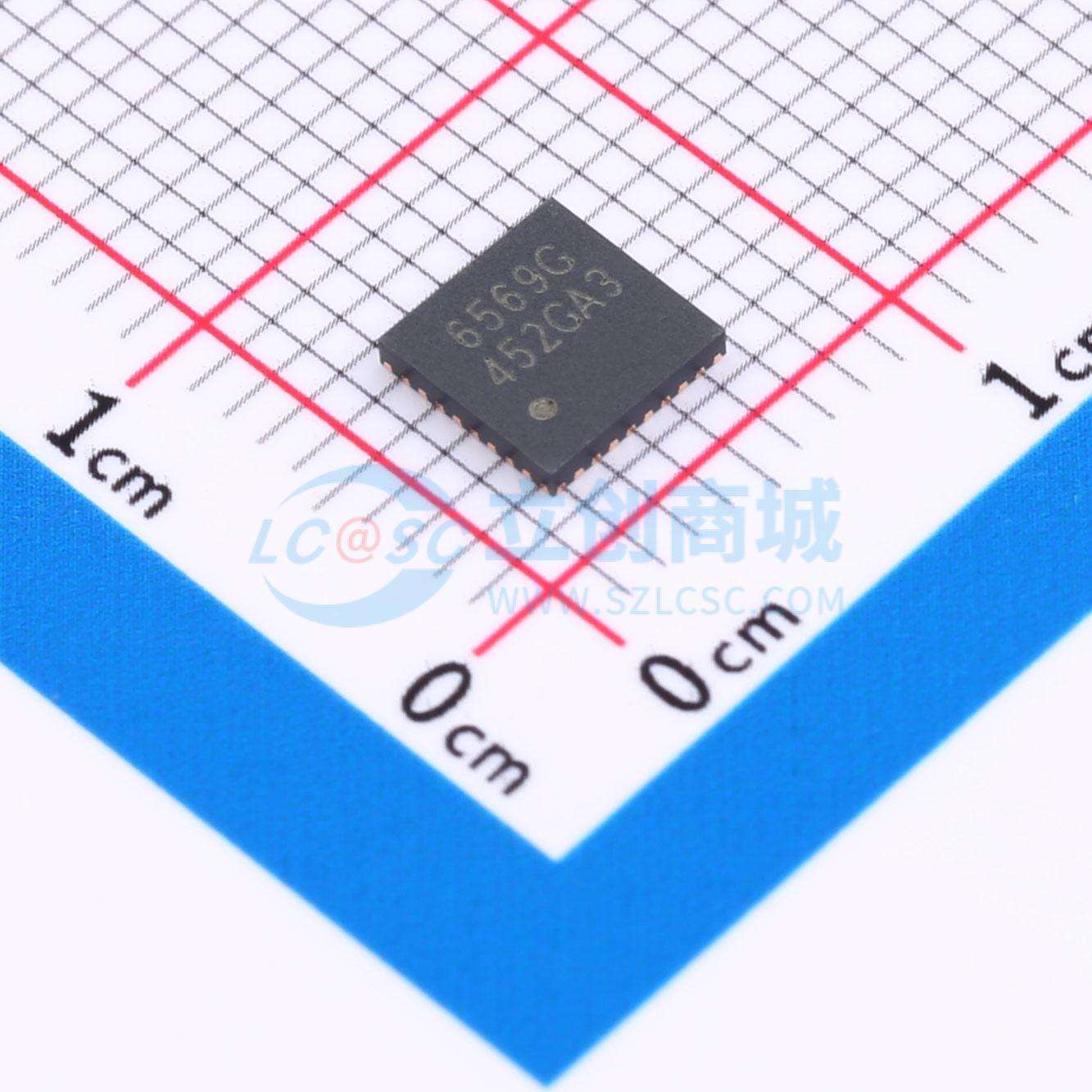

TB6569FTG,8,EL
1.5A 有刷直流电机驱动芯片 45V
SMT扩展库PCB免费打样
- 描述
- TB6569FG/FTG是一款采用MOS输出晶体管的全桥直流电机驱动器。低导通电阻MOS工艺和PWM控制可实现高热效率的直流电机驱动。可通过IN1和IN2选择四种运行模式：顺时针（CW）、逆时针（CCW）、短路制动和停止
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB6569FTG,8,EL
- 商品编号
- C2150806
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.243333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 峰值电流 | 4.5A |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 550mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
TB6569FG/FTG是一款采用MOS输出晶体管的全桥直流电机驱动器。 低导通电阻MOS工艺和PWM控制可实现高热效率的直流电机驱动。 可通过IN1和IN2选择四种运行模式：顺时针（CW）、逆时针（CCW）、短路制动和停止。
商品特性
- 电源电压：50 V（最大值）
- 输出电流：4.5 A（最大值）
- 直接PWM控制
- PWM恒流控制
- 顺时针/逆时针/短路制动/停止模式
- 过流关断电路（ISD）
- 过流检测阈值控制
- 过流检测时间控制
- 过压关断电路（VSD）
- 热关断电路（TSD）
- 欠压锁定电路（UVLO）
- 防止直通电流的死区时间
- TB6569FTG：重量：0.07 g（典型值）
