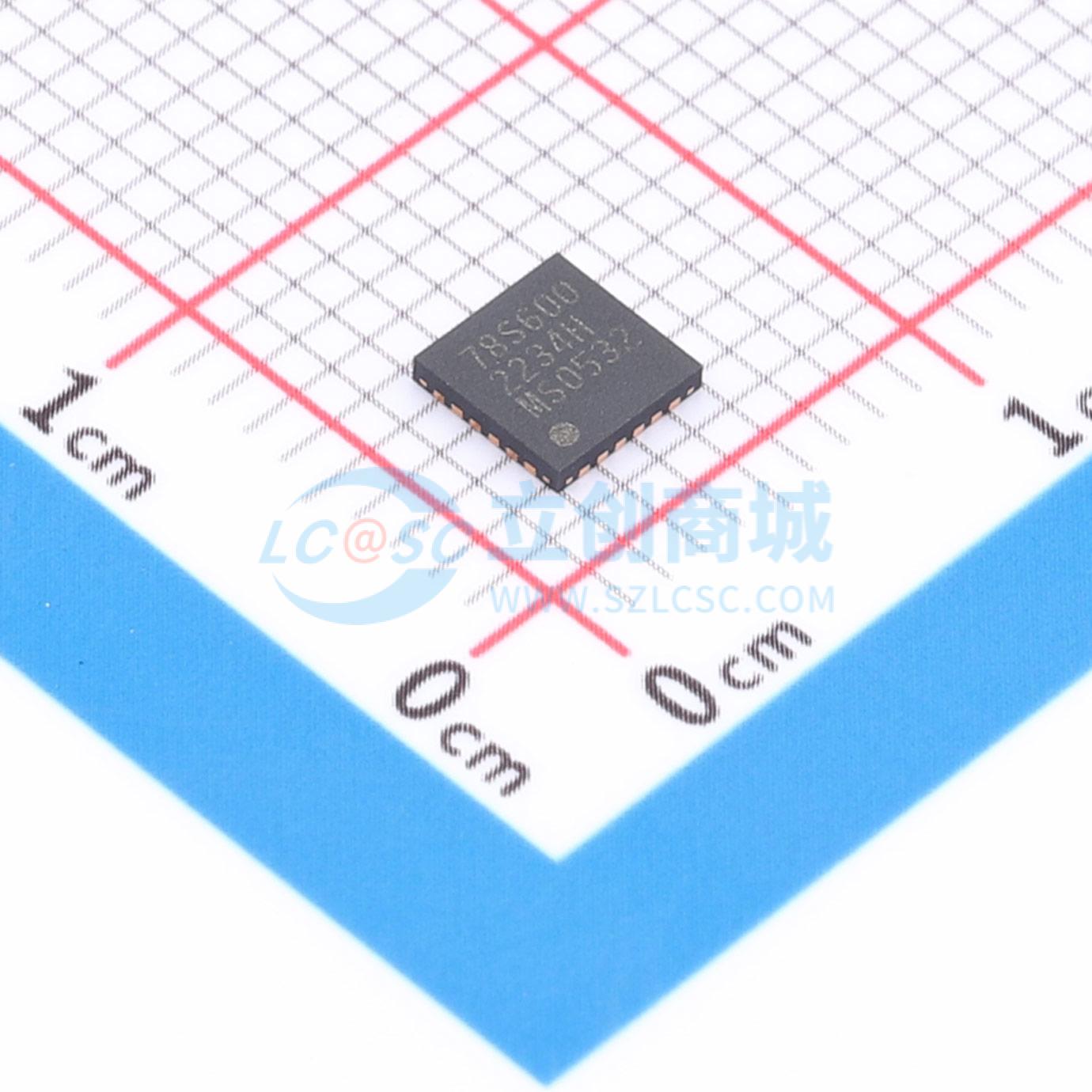

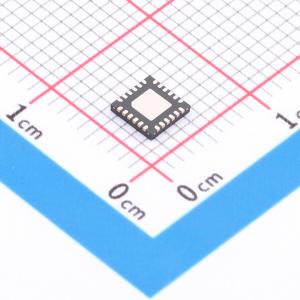

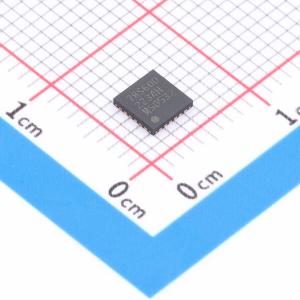

TC78S600FTG,EL

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: TOSHIBA(东芝)
商品型号: TC78S600FTG,EL
商品编号: C2150823
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 6.32克(g)

商品参数

商品概述

TC78S600FNG/FTG是一款PWM恒流型步进电机驱动IC，专为步进电机的正弦输入微步控制而设计。TC78S600FNG/FTG可用于需要1 - 2相、W1 - 2相、2W1 - 2相和4W1 - 2相励磁模式的应用。仅使用时钟信号，TC78S600FNG/FTG就能实现两相双极步进电机的正反转驱动。

商品特性

电机电源电压：VM = 15V（最大值）；控制电源电压：Vcc = 2.7至5.5V（工作范围）；输出电流：Iout ≤ 0.8A（最大值）；输出导通电阻：Ron = 1.2Ω（上下之和）
可通过时钟信号实现微步控制的解码器；可选的相位励磁模式（1 - 2、W1 - 2、2W1 - 2和4W1 - 2）；输入内部下拉电阻：200 kΩ（典型值）；输出监控引脚（MO）；过流保护（ISD）、热关断（TSD）电路和欠压锁定（UV）
快速衰减：始终为12.5%；内置交叉导通保护电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	2.7V~5.5V
	输出电流	800mA
	步长细分	16

	属性	参数值
	集成开关	否
	导通电阻	1.2Ω
	工作温度	-20℃~+85℃
