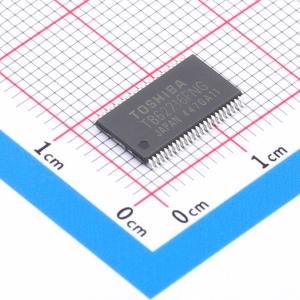

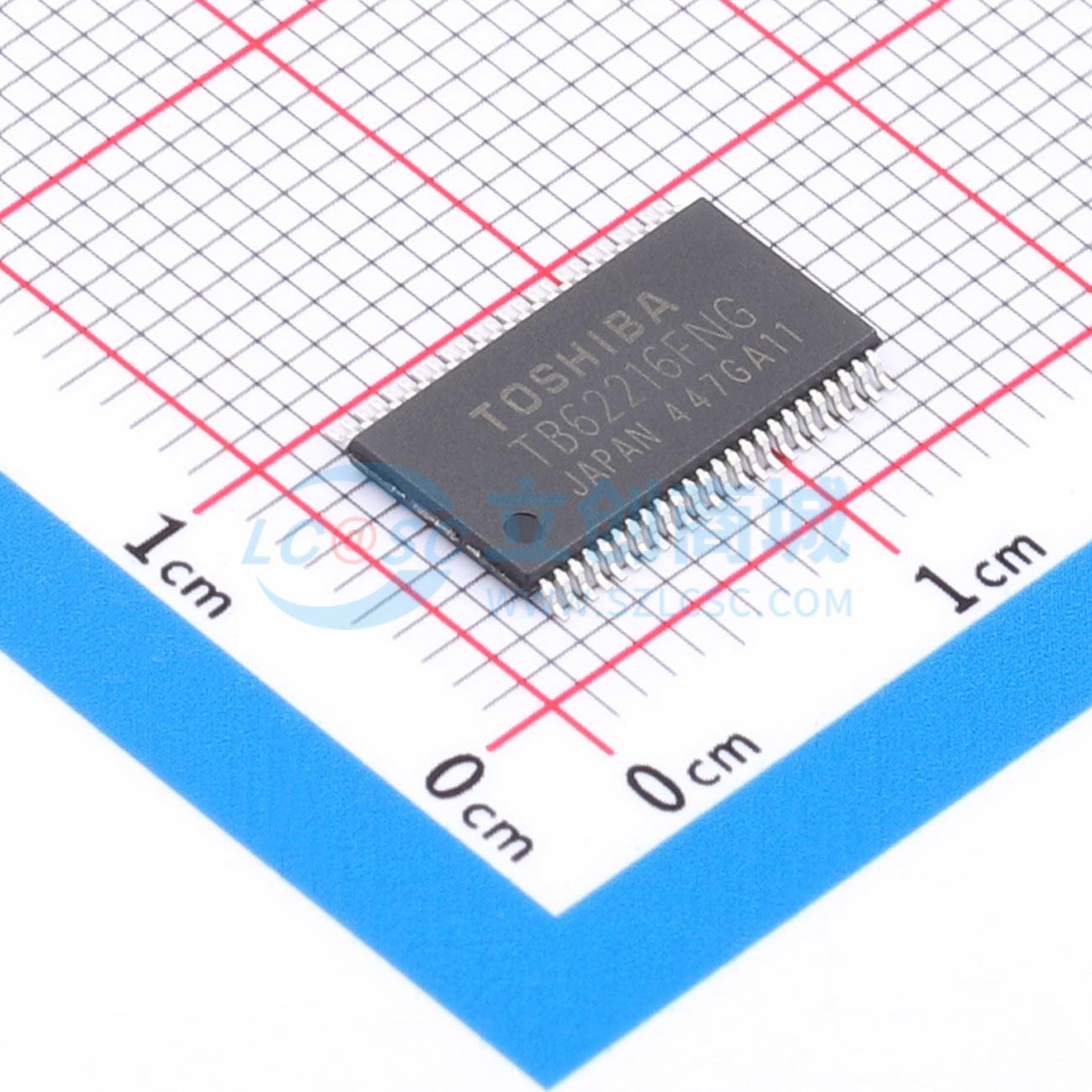

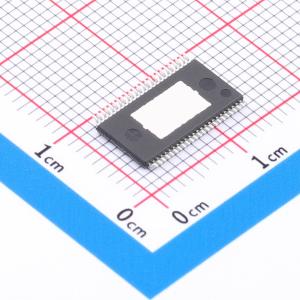

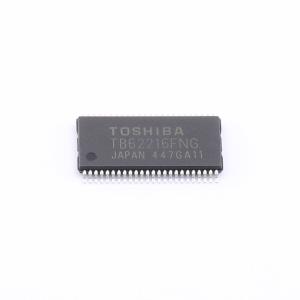

TB62216FNG,C8,EL
2A 有刷直流电机驱动芯片 5.25V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TB62216FNG是一款使用内部PWM信号的电机驱动器。TB62216FNG能够驱动2个有刷直流电机。采用BiCD工艺制造，TB62216FNG的额定电压为40V，额定电流为2.5A。内部稳压器允许通过单个VM电源对电机进行控制。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB62216FNG,C8,EL
- 商品编号
- C2150595
- 商品封装
- HTSSOP-48-EP-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| H桥数量 | 2 | |
| 输出电流 | 2A | |
| 峰值电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 导通电阻 | 1Ω | |
| 静态电流(Iq) | 5mA | |
| 工作温度 | -20℃~+85℃ |
商品概述
TB62216FNG是一款使用内部PWM信号的电机驱动器。TB62216FNG能够驱动2个有刷直流电机。采用BiCD工艺制造，TB62216FNG的额定电压为40V，额定电流为2.5A。内部稳压器允许通过单个VM电源对电机进行控制。
商品特性
- 采用BiCD工艺的单片集成电路
- PWM控制的恒流驱动
- 采用BiCD工艺，输出级晶体管的导通电阻低
- 高电压和大电流
- 热关断（TSD）、过流关断（ISD）、异常电流检测（VRS）和上电复位（POR）
- 内置稳压器使TB62216FNG仅需VM电源即可工作
- 可通过外部电容定制PWM信号频率
- 封装：HTSSOP48 - P300 - 0.50
