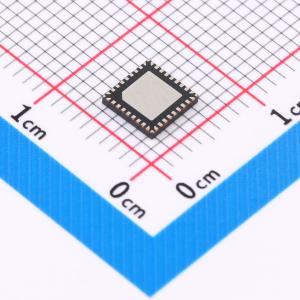

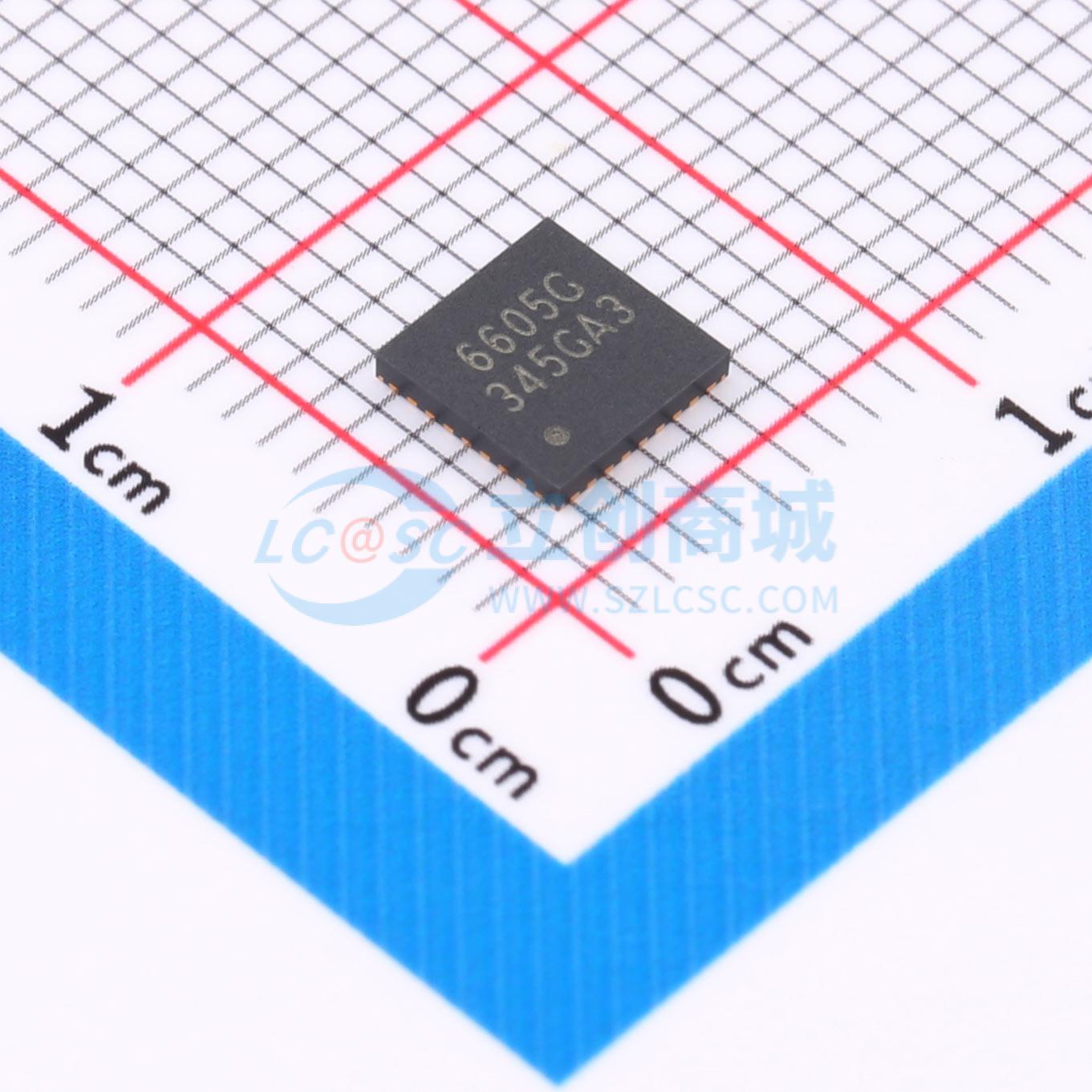

TB6605FTG,EL
无刷直流BLDC电机驱动芯片 28V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款三相全波正弦波PWM无刷电机控制IC。采用两相调制的正弦波PWM驱动，可在高效率和低噪声条件下驱动。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB6605FTG,EL
- 商品编号
- C2150598
- 商品封装
- VQFN-36-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相；三相 | |
| 集成FET | - | |
| 半桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 9V~28V；9V~28V | |
| 导通电阻 | - | |
| 静态电流(Iq) | 1.7mA；1.7mA | |
| 接口类型 | - | |
| 工作温度 | -30℃~+85℃；-30℃~+85℃ |
商品概述
TB6605FTG是一款三相全波正弦波PWM无刷电机控制IC。采用两相调制的正弦波PWM驱动可实现高效、低噪声驱动。
商品特性
- 正弦波PWM驱动系统
- 低开关损耗的两相调制系统
- 上桥N沟道 - 下桥N沟道FET
- 包含死区时间功能
- 包含制动功能
- 包含启动功能
- 速度指令：PWM输入类型
- 包含自动超前角控制功能（超前角根据速度设定）
- 包含正反转功能
- 包含锁定保护功能
- 包含霍尔脉冲监测输出信号
