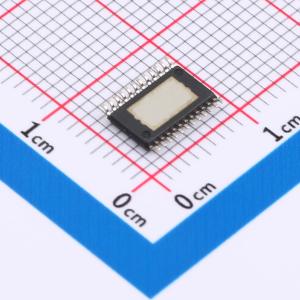

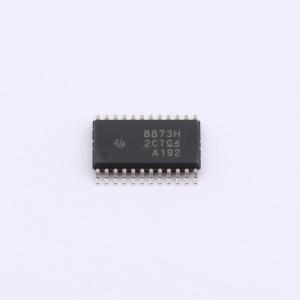

DRV8873HPWPR
10A 有刷直流电机驱动芯片 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DRV8873 具有集成电流检测和电流检测反馈功能的 40V、10A H 桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8873HPWPR
- 商品编号
- C2150604
- 商品封装
- HTSSOP-24-EP
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | 10A | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 导通电阻 | 150mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 软开关；交错导通保护；电流采样/调节功能 |
商品概述
DRV8873是一款集成驱动IC，用于驱动有刷直流电机，两个逻辑输入控制H桥驱动器，驱动器由四个N沟道MOSFET组成，可双向驱动峰值电流达10A的电机，采用单电源供电，支持4.5V至38V的宽输入电源范围。PH/EN或PWM接口可实现与控制电路的简单连接，也可使用独立半桥控制驱动两个螺线管负载。内置电流镜可让控制器监测负载电流，该电流镜可近似得到高压侧FET的电流，无需大功率电阻进行电流检测。提供低功耗休眠模式，通过关闭大部分内部电路实现极低的静态电流，内置多种保护功能，故障状况可通过nFAULT引脚和SPI寄存器指示。
商品特性
- 为H桥电机驱动器，可驱动一个直流电机、一个步进电机绕组或螺线管负载
- 工作电压范围4.5V至38V
- 峰值驱动电流10A
- 具备低HS+LS导通电阻：结温25℃、13.5V条件下为150mΩ；结温150℃、13.5V条件下为250mΩ
- 内置用于输出电流检测的电流镜
- 支持可配置控制接口，包含PH/EN、PWM IN1/IN2、独立半桥控制
- 支持1.8V、3.3V、5V逻辑输入
- 提供SPI或硬件接口选项
- 具备低功耗休眠模式，休眠电流为10μA
- 封装尺寸小巧，采用24 HTSSOP PowerPAD IC封装
- 内置多重保护功能：电源欠压锁定、电荷泵欠压、过流保护、输出对电池短路和对地短路保护、开路负载检测、热关断、故障状态输出
应用领域
- 电子销售点设备和点钞机
- 自动柜员机
- 多功能打印机
- 激光打印机
- 工厂自动化和机器人
- 电动窗帘
- 可调节桌椅和床
