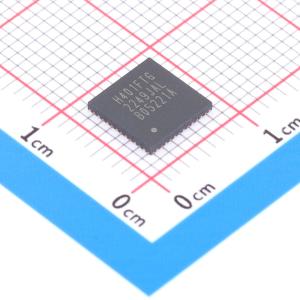

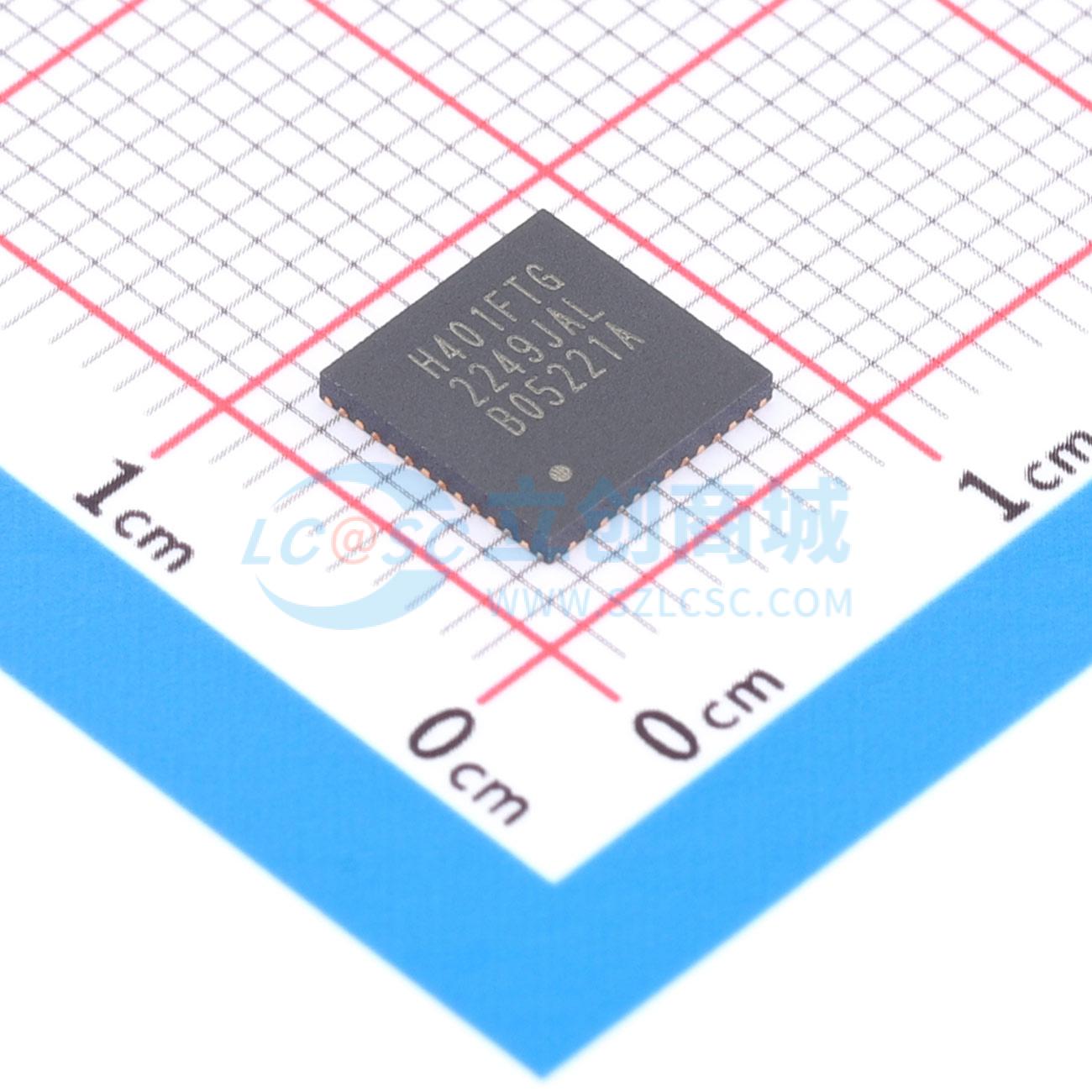

TB67H401FTG(O,EL)
6A 有刷直流电机驱动芯片 5.25V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款带有双集成H桥的有刷直流电机驱动器，内部H桥可独立控制。采用BiCD工艺制造，额定电压为50V，每通道电流为3.0A。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB67H401FTG(O,EL)
- 商品编号
- C2150615
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 2 | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 导通电阻 | 490mΩ | |
| 工作温度 | -20℃~+85℃ |
商品概述
TB67H401FTG是一款集成双H桥的有刷直流电机驱动器。内部H桥可独立控制。采用BiCD工艺制造，TB67H401FTG的额定电压为50 V，每通道电流为3.0 A。
商品特性
- 支持50 V、每通道3.0 A的双有刷直流电机运行
- 能够使用双H桥模式（每通道3.0 A）驱动两台有刷直流电机
- 能够使用单H桥模式（6.0 A）驱动一台大电流有刷直流电机
- 每个H桥均有电流限制和电流限制检测输出
- 低导通电阻（on）MOSFET（在双H桥模式下，高端 + 低端 = 0.49 Ω（典型值））
- 错误检测功能（热关断（TSD）、过流检测（ISD）、上电复位（POR））
- 错误检测信号输出（错误输出）
- 内部VCC（5 V）稳压器使驱动器可使用单电源（VM）运行
- 可使用外部元件调节内部PWM频率
- 带散热焊盘的小型封装（QFN48：7.0 mm x 7.0 mm）
