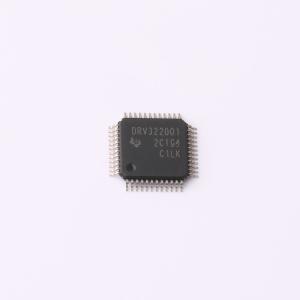

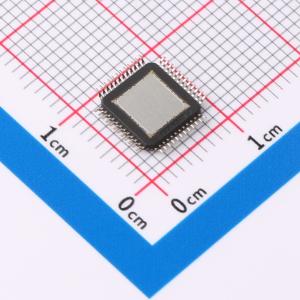

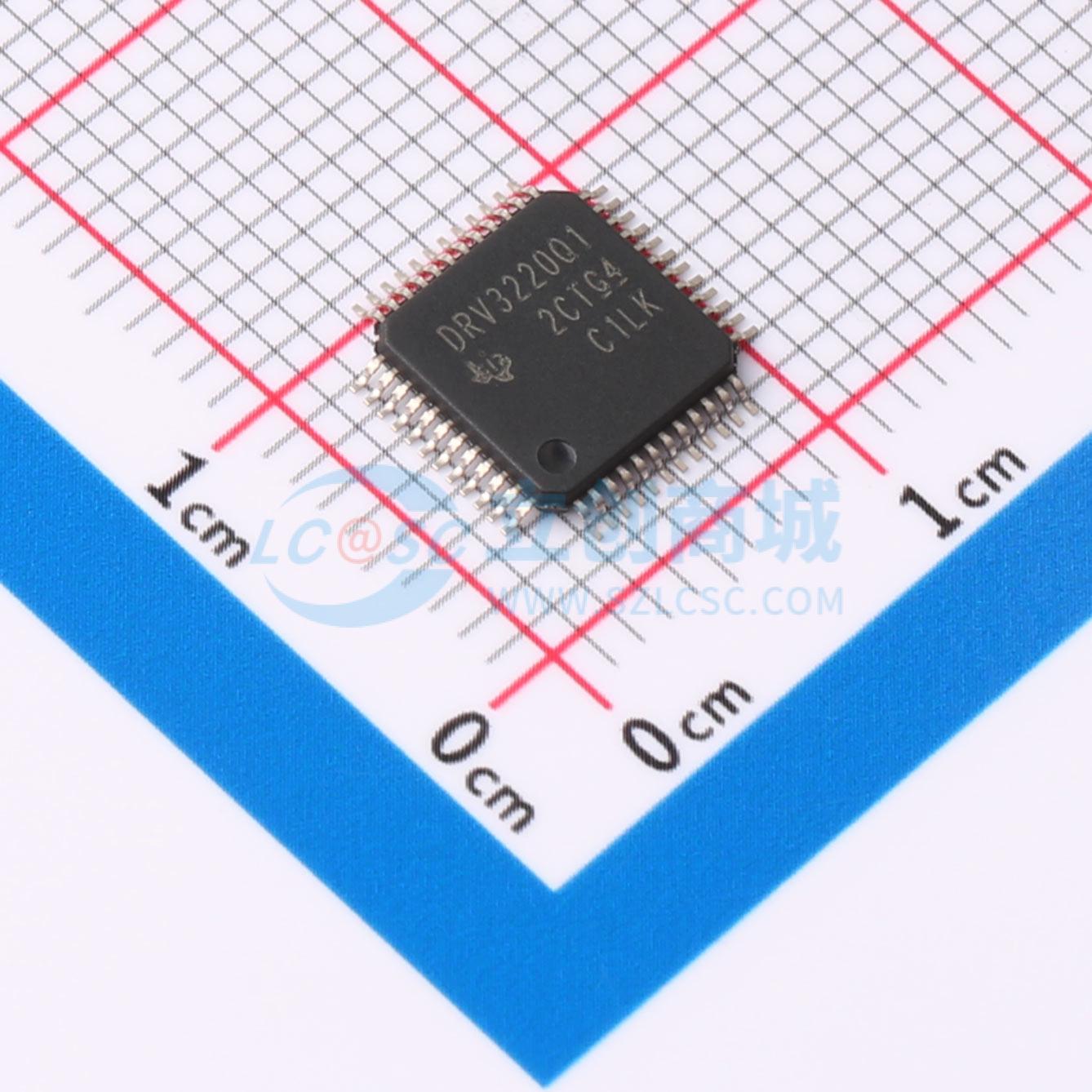

DRV3220QPHPRQ1
1A 无刷直流BLDC电机驱动芯片 60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DRV3220-Q1 具有增强保护功能的汽车类 12V 和 24V 电池三相栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV3220QPHPRQ1
- 商品编号
- C2150634
- 商品封装
- HTQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | 3 | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~40V | |
| 导通电阻 | - | |
| 静态电流(Iq) | - | |
| 接口类型 | SPI | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 交错导通保护 |
商品概述
DRV3220-Q1是一款三相桥驱动器，专为三相无刷直流电机控制应用设计，该器件可为标准电平N沟道MOSFET晶体管提供六个专用驱动通道。内置带集成FET的升压转换器可提供过驱动电压，即使电池电压低至4.75V，也可对功率级实现完整控制，驱动强度可满足大电流应用需求，还可通过编程限制峰值输出电流。器件集成了可靠的FET保护与系统监控功能，包括Q&A看门狗、I/O电源电压监控、ADC参考电压监控，集成的内部诊断功能可通过SPI接口进行访问和编程。
商品特性
- 符合AEC-Q100标准，适配应用要求
- 器件温度等级1，环境工作温度范围为-40℃~+125℃
- 用作电机控制的三相桥驱动器
- 适用于12V和24V应用场景
- 集成升压转换器，栅极驱动可达4.75V
- 可驱动6个独立的N沟道功率MOSFET
- 具备1A强栅极驱动能力，适配大电流FET
- 支持可编程死区时间
- PWM频率最高可达20kHz
- 支持100%占空比工作
- 具备短路保护，支持VDS监测且检测电平可调
- 具备过压保护与欠压保护
- 具备过温报警和关断功能
- 通过SPI实现完善的故障检测与处理
- 具备系统监控功能，包含Q&A看门狗、I/O电源监控、ADREF监控
- 支持可编程内部故障诊断
- 具备休眠模式功能
- 采用热增强型48引脚HTQFP PowerPAD封装，本体尺寸为7mm×7mm
应用领域
- 汽车电机控制应用，包含电动助力转向、电动制动及制动辅助、传动系统、泵类
- 工业电机控制应用
