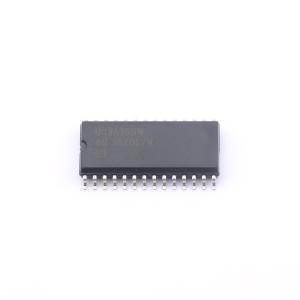

UC2625DWTR

无刷直流BLDC电机驱动芯片 18V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电机控制器设备将高性能无刷直流电机控制所需的大部分功能集成到一个封装中。当与外部功率MOSFET或达林顿管配合使用时，这些设备可在电压或电流模式下执行固定频率PWM电机控制，同时实现闭环速度控制和制动，并具备智能噪声抑制、安全方向反转和交叉传导保护功能。虽然规定在10V至18V的电源下工作，但UC1625可通过外部电平转换组件控制更高电压的功率器件。UC1625包含用于低侧功率器件的快速大电流推挽驱动器，以及用于高侧功率器件或电平转换电路的50V开集电极输出。UC1625的工作温度范围为 -55℃至 +125℃，UC2625为 -40℃至 +105℃，UC3625为0℃至 +70℃。
品牌名称: TI(德州仪器)
商品型号: UC2625DWTR
商品编号: C2150731

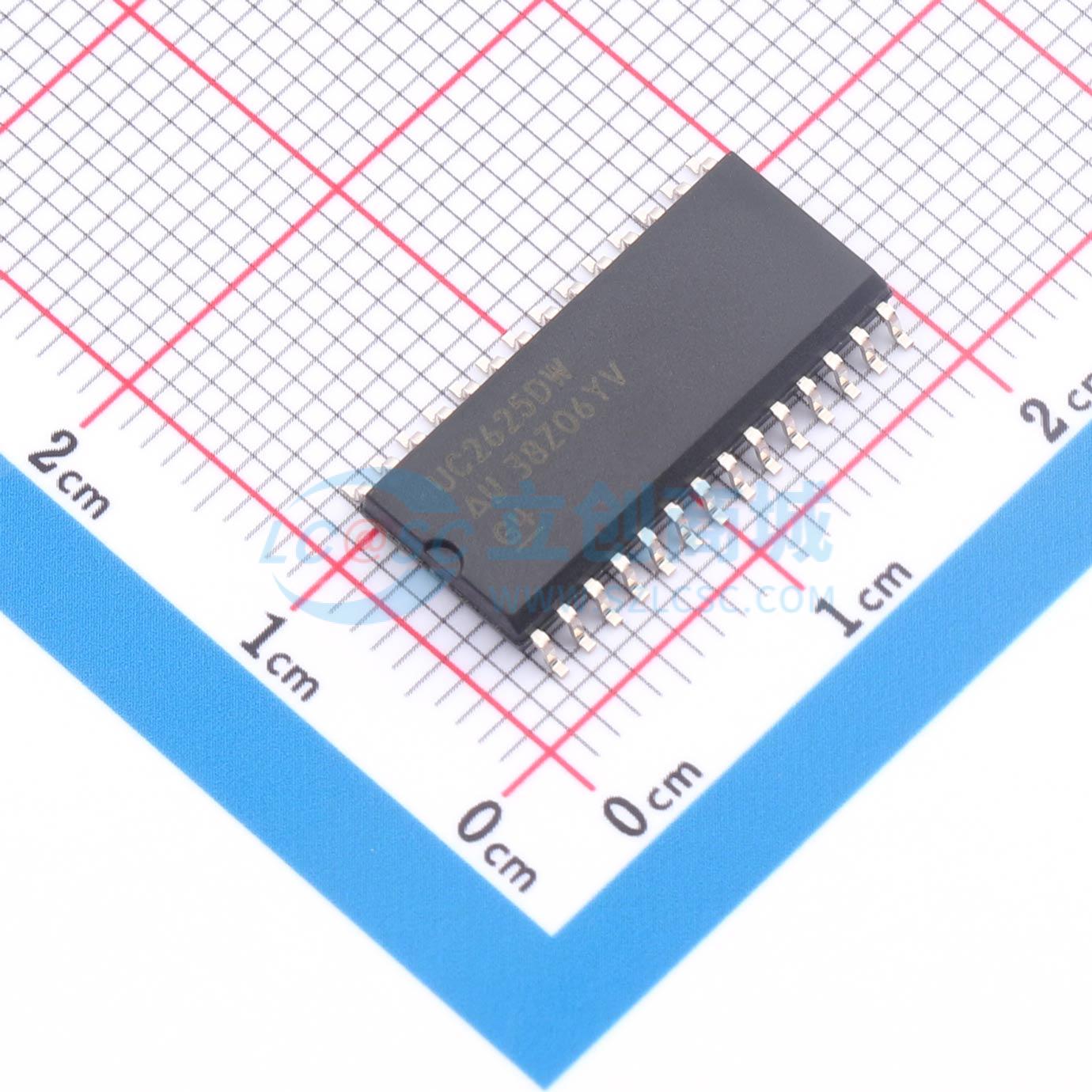

商品封装: SOIC-28-300mil
包装方式: 编带
商品毛重: 1.2287克(g)

商品参数

商品概述

UC3625系列电机控制器器件将高性能无刷直流电机控制所需的大部分功能集成到一个封装中。当与外部功率MOSFET或达林顿管配合使用时，这些器件可在电压或电流模式下执行固定频率PWM电机控制，同时实现闭环速度控制和制动，并具备智能噪声抑制、安全方向反转和交叉导通保护功能。尽管UC1625规定的电源工作电压范围为10 V至18 V，但它可通过外部电平转换组件控制更高电压的功率器件。UC1625包含用于低端功率器件的快速大电流推挽驱动器，以及用于高端功率器件或电平转换电路的50 V集电极开路输出。 UC1625的工作温度范围为 -55℃至 +125℃，UC2625为 -40℃至 +105℃，UC3625为 0℃至 +70℃。

商品特性

直接驱动功率MOSFET或功率达林顿管
50 V集电极开路高端驱动器
带理想二极管的锁存软启动高速电流检测放大器
逐脉冲和平均电流检测
过压和欠压保护
用于安全方向反转的方向锁存器
转速计
30 mA微调参考源
可编程交叉导通保护
二象限和四象限运行

应用领域

机器人技术
机械装置

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	峰值电流	200mA

	属性	参数值
	工作电压	10V~18V
	工作温度	-40℃~+105℃
