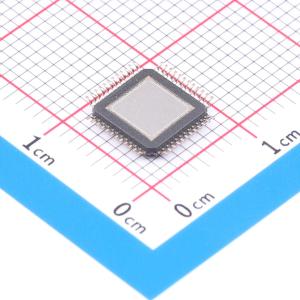

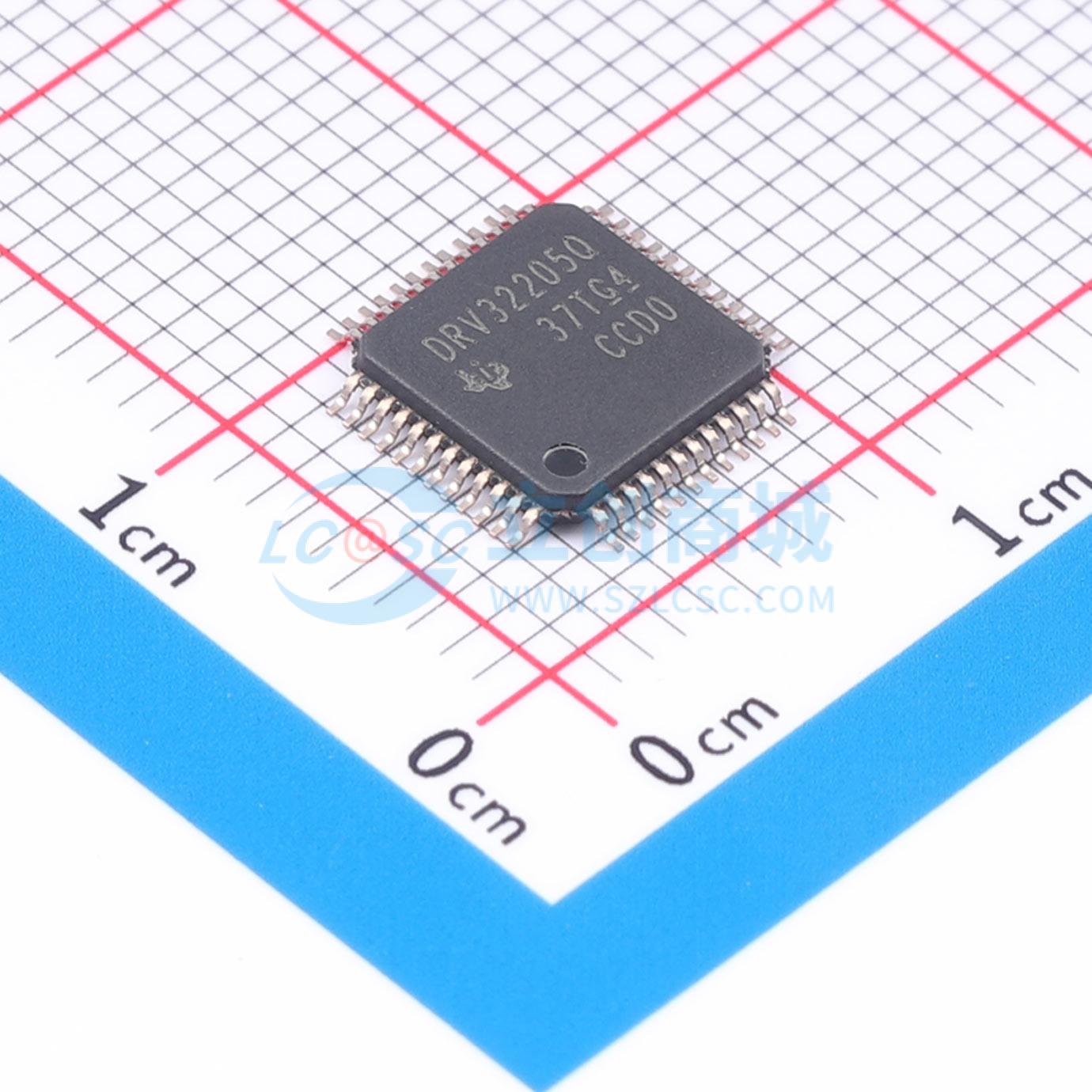

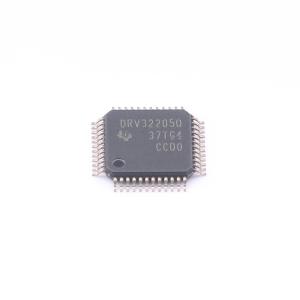

温馨提醒：图片仅供参考，商品以实物为准

DRV3205QPHPRQ1

无刷直流BLDC电机驱动芯片 40V

描述: DRV3205-Q1 具有电流分流放大器和增强保护功能的汽车类 12V 和 24V 电池三相栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV3205QPHPRQ1
商品编号: C2150636
商品封装: HTQFP-48(7x7)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	工作电压	4.75V~40V
	传播延迟 tpLH	200ns
	特性	欠压保护(UVP)；短路保护(SCP)；过压保护(OVP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	静态电流(Iq)	22mA

商品概述

DRV3205-Q1 桥式驱动器专用于汽车三相无刷直流电机控制应用。该器件为标准电平N沟道MOSFET晶体管提供六个专用驱动器。集成FET的升压转换器可提供过驱电压，即使在低至4.75V的电池电压下也能够实现对功率级的完全控制。这种驱动器强度适用于大电流应用，并且可通过编程来限制峰值输出电流。该器件整合了稳健的FET保护和系统监视功能，例如Q&A看门狗以及用于I/O电源和ADC基准电压的电压监视器。集成的内部诊断功能可通过SPI接口进行访问和编程。

商品特性

符合汽车类应用的AEC-Q100标准：器件温度1级：-40°C至+125°C的环境运行温度范围
适用于电机控制的三相桥驱动器
适用于12V和24V应用
集成三个高精度电流感测放大器
集成升压转换器，栅极驱动到4.75V
驱动6个独立的N沟道功率金属氧化物半导体场效应晶体管(MOSFET)
针对大电流FET提供强力的1A栅极驱动
可编程死区时间
脉宽调制(PWM)频率最高达20kHz
支持100%占空比运行
短路保护功能：VDS监视（可调检测电平）；分流限制（可调检测电平）
过压和欠压保护
过热警告和关断
通过SPI进行复杂的故障检测和处理
系统监控：Q&A看门狗；I/O电源监视；ADREF监视
可编程内部故障诊断
休眠模式功能
耐热增强型48引脚薄型四方扁平(HTQFP) PowerPAD IC封装（7mm×7mm尺寸）

应用领域

汽车电机控制应用：电动助力转向系统（EPS，电动液压助力转向(EHPS)）；全电刹车和刹车辅助；变速箱泵
工业电机控制应用

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	MOSFET
	驱动通道数	6
	灌电流(IOL)	650mA
	拉电流(IOH)	650mA
