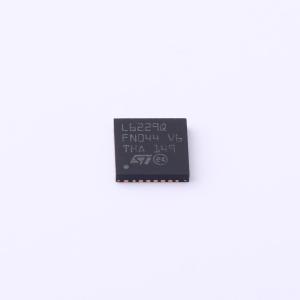

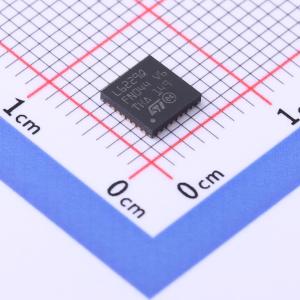

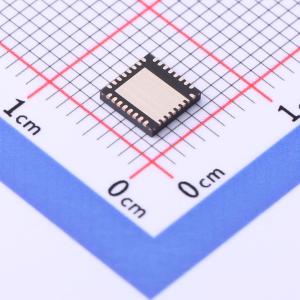

温馨提醒：图片仅供参考，商品以实物为准
L6229QTR
1.4A 无刷直流BLDC电机驱动芯片 52V
- 描述
- 用于三相无刷直流电机的DMOS驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6229QTR
- 商品编号
- C2150639
- 商品封装
- VFQFPN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 2.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | - | |
| 输出电流 | 1.4A | |
| 峰值电流 | 2.8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 导通电阻 | 730mΩ | |
| 静态电流(Iq) | 5mA | |
| 接口类型 | - | |
| 工作温度 | -25℃~+125℃ | |
| 功能特性 | 交错导通保护；马达转速指示 |
商品概述
L6229Q是一款全集成三相DMOS电机驱动器，带有过流保护。采用BCD多功率技术，将隔离的DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。该器件包含驱动三相BLDC电机所需的所有电路，包括三相DMOS桥、恒定关断时间PWM电流控制器以及单端霍尔传感器的解码逻辑，可生成功率级所需的序列。提供VFQFPN-32 5x5封装，具有高端功率MOSFET的非耗散过流保护和热关断功能。
商品特性
- 工作电源电压范围8至52V
- 输出峰值电流2.8A（RMS 1.4A）
- R_DS(on)典型值0.73Ω@T_J=25℃
- 工作频率高达100kHz
- 非耗散过流检测和保护
- 诊断输出
- 恒定关断时间PWM电流控制器
- 慢衰减同步整流
- 60°和120°霍尔效应解码逻辑
- 刹车功能
- 交叉导通保护（桥臂两个功率MOSFET关断和导通之间的死区时间典型值1µs）
- 热关断
- 欠压锁定
- 集成快恢复二极管
- 采用VFQFPN32 5mm×5mm封装
- 三相桥包含6个功率MOSFET，每个功率MOSFET的R_DS(on)典型值为0.73Ω@25℃，带有内置快恢复二极管
- 逻辑输入（FWD/REV、BRAKE、EN、H1、H2、H3）兼容TTL/CMOS和微控制器，开启和关断阈值典型值分别为1.8V和1.3V
