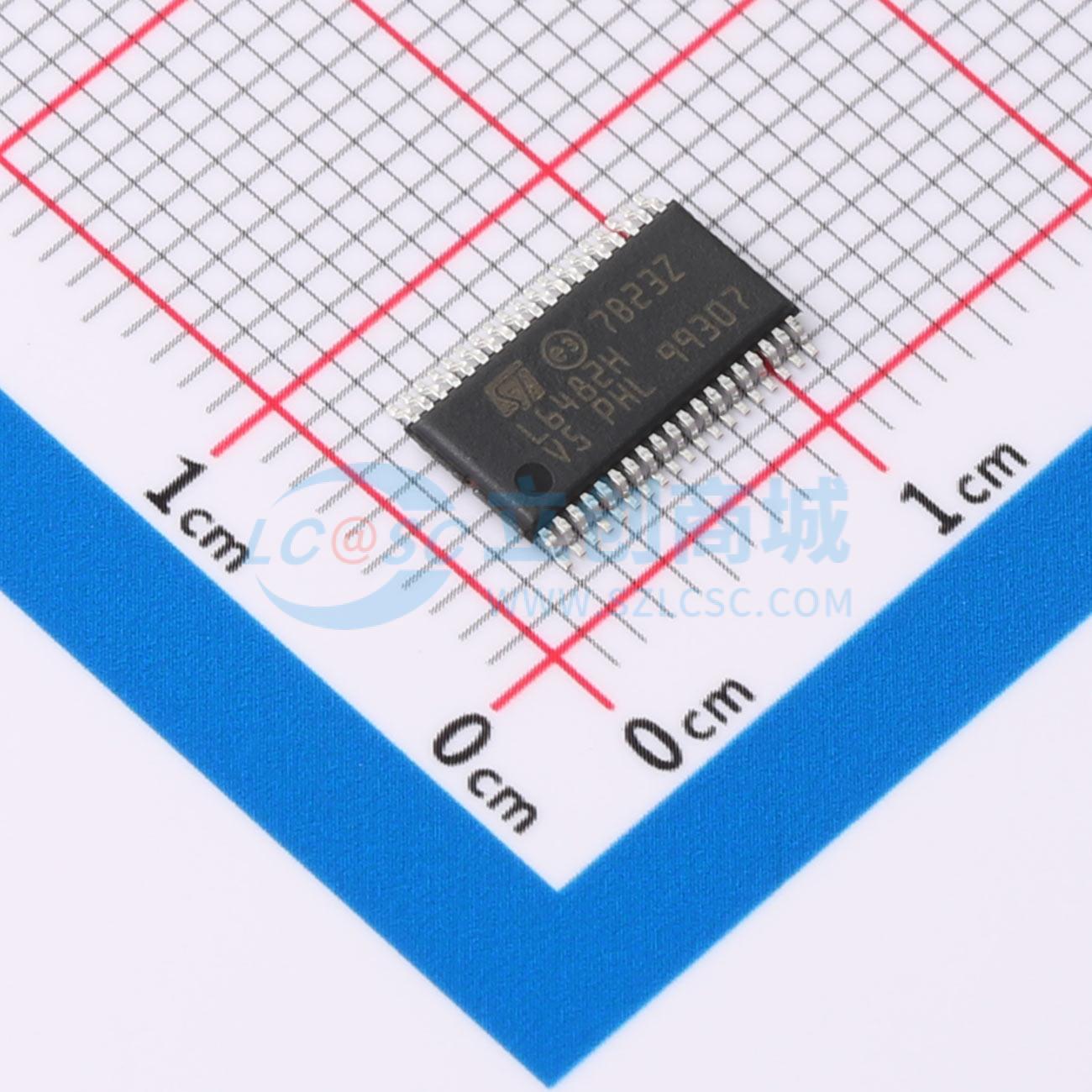

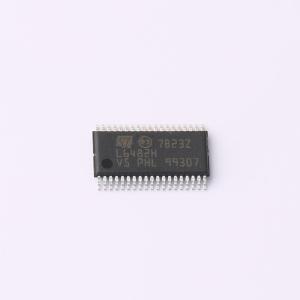

L6482HTR
3.3V电机驱动芯片 5V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用运动引擎和SPI的完全集成微步进电机驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6482HTR
- 商品编号
- C2150648
- 商品封装
- HTSSOP-38-EP-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 7.5V~15V | |
| 输出电流 | 5A | |
| 步长细分 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 集成开关 | 是 | |
| 工作温度 | -40℃~+150℃ |
商品概述
L6482器件采用模拟混合信号技术实现，是一款先进的完全集成式解决方案，适用于通过微步驱动两相双极步进电机。 它集成了用于N沟道MOSFET功率级的双全桥栅极驱动器，并具备嵌入式无损耗过流保护功能。借助全新的电流控制，通过自适应衰减模式可实现1/16微步，性能优于传统实现方式。数字控制核心可生成用户定义的运动曲线，通过专用寄存器组可轻松对加速度、减速度、速度或目标位置进行编程。所有应用命令和数据寄存器（包括用于设置模拟值的寄存器，如电流保护触发点、死区时间、PWM频率等）均通过标准的5 Mbit/s SPI接口传输。丰富的保护功能（热保护、低总线电压保护、过流保护和电机失速保护）使L6482器件具备“防弹”性能，满足最严苛的电机控制应用需求。
商品特性
- 工作电压：7.5 - 85V
- 用于N沟道MOSFET的双全桥栅极驱动器
- 完全可编程的栅极驱动
- 嵌入式米勒钳位功能
- 可编程速度曲线
- 最高1/16微步
- 采用自适应衰减模式的先进电流控制
- 集成电压调节器
- SPI接口
- 低静态待机电流
- 可编程无损耗过流保护
- 过温保护
应用领域
- 双极步进电机
