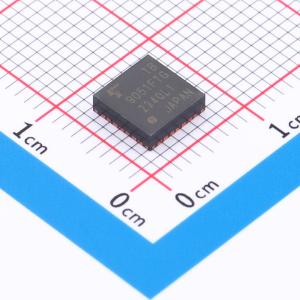

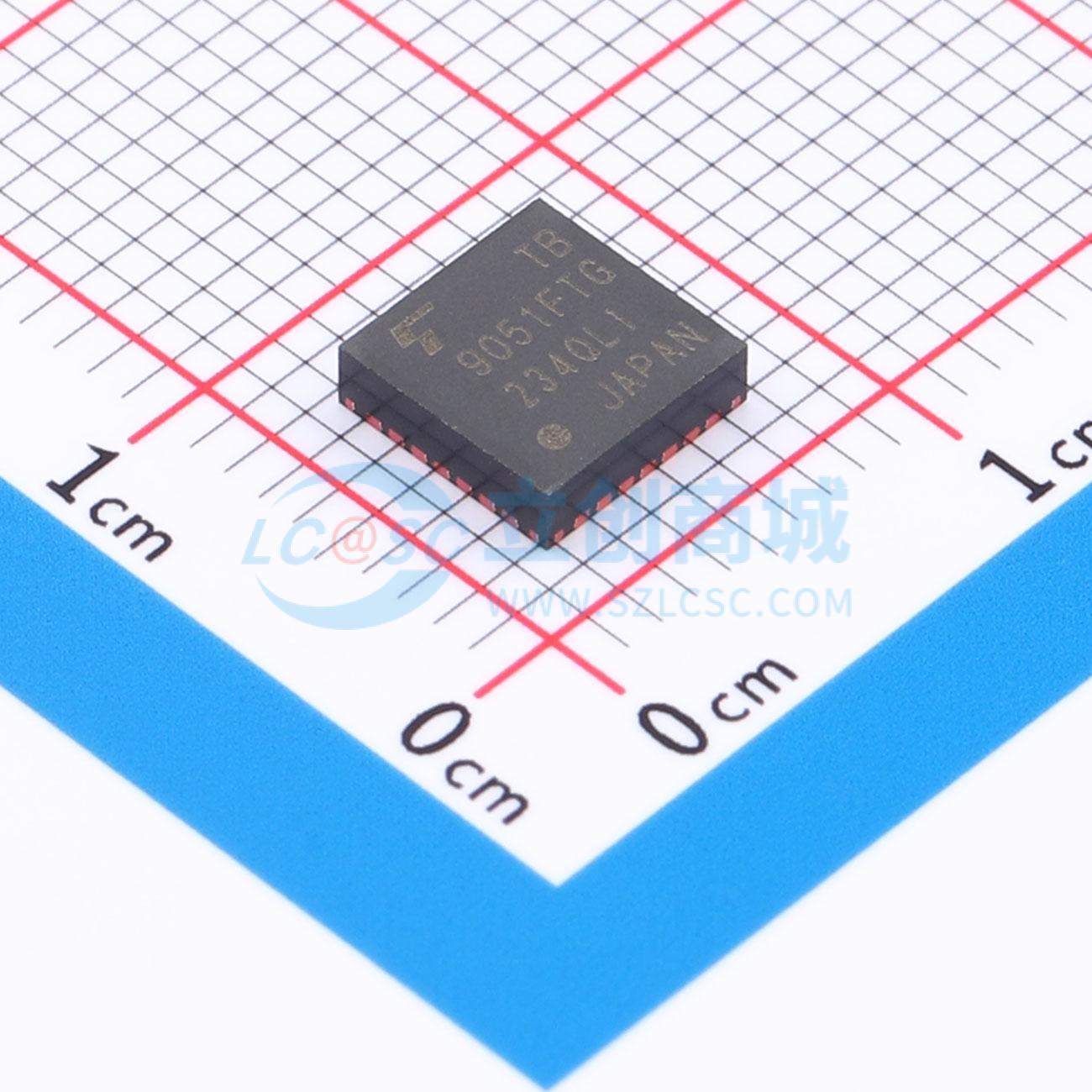

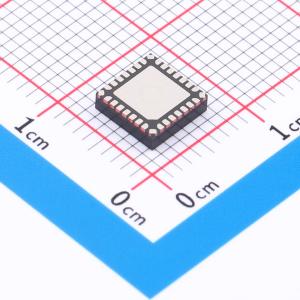

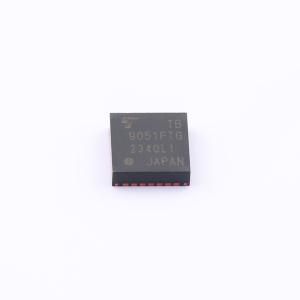

温馨提醒：图片仅供参考，商品以实物为准
TB9051FTG,EL
6A 有刷直流电机驱动芯片 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB9051FTG,EL
- 商品编号
- C2150635
- 商品封装
- UQFN-28-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
参数完善中
商品概述
本产品是一款电机驱动IC，集成了用于直接驱动汽车用直流有刷电机的输出驱动器。 通过PWM控制可实现电机驱动输出的高效运行，该控制方式能实现低导通电阻。 可根据PWM1信号和PWM2信号选择正转/反转/制动模式，通过使能引脚可选择电机运行模式和停止模式。 此外，输出电流容量为5A（最大值），适用于各种汽车应用，如节气门和阀门控制、各种发动机灯泡、后视镜收纳以及座椅定位。
商品特性
- 电机驱动模块：单通道H桥驱动器（Ron(Pch+Nch)）< 0.45 Ω（最大结温QTj = 150℃，VBAT = 8 V）
- 异常检测功能：过流检测、过温检测、VBAT欠压检测、VCC欠压检测以及VCC过压检测
- 内置初始诊断功能：电源异常检测电路（VBAT欠压、VCC欠压和VCC过压）
- 输出类型：PWM控制输出
- 电机运行模式：正转/反转/制动
- 电流限制控制：斩波式电流限制器
- 输出高端电流监测功能（OCM引脚）
- 诊断输出
- 内置直通电流防止电路
- 工作电压范围：VBAT = 4.5至28 V（电源电压最大额定值40V（最大值）：0.5秒）
- 工作温度范围：Ta = -40℃至125℃
- 紧凑型扁平封装：P-QFN28 - 0606 - 0.65 - 001
- 通过AEC - Q100认证
应用领域
节气门和阀门控制、各种发动机灯泡、后视镜收纳等汽车应用
