温馨提醒：图片仅供参考，商品以实物为准

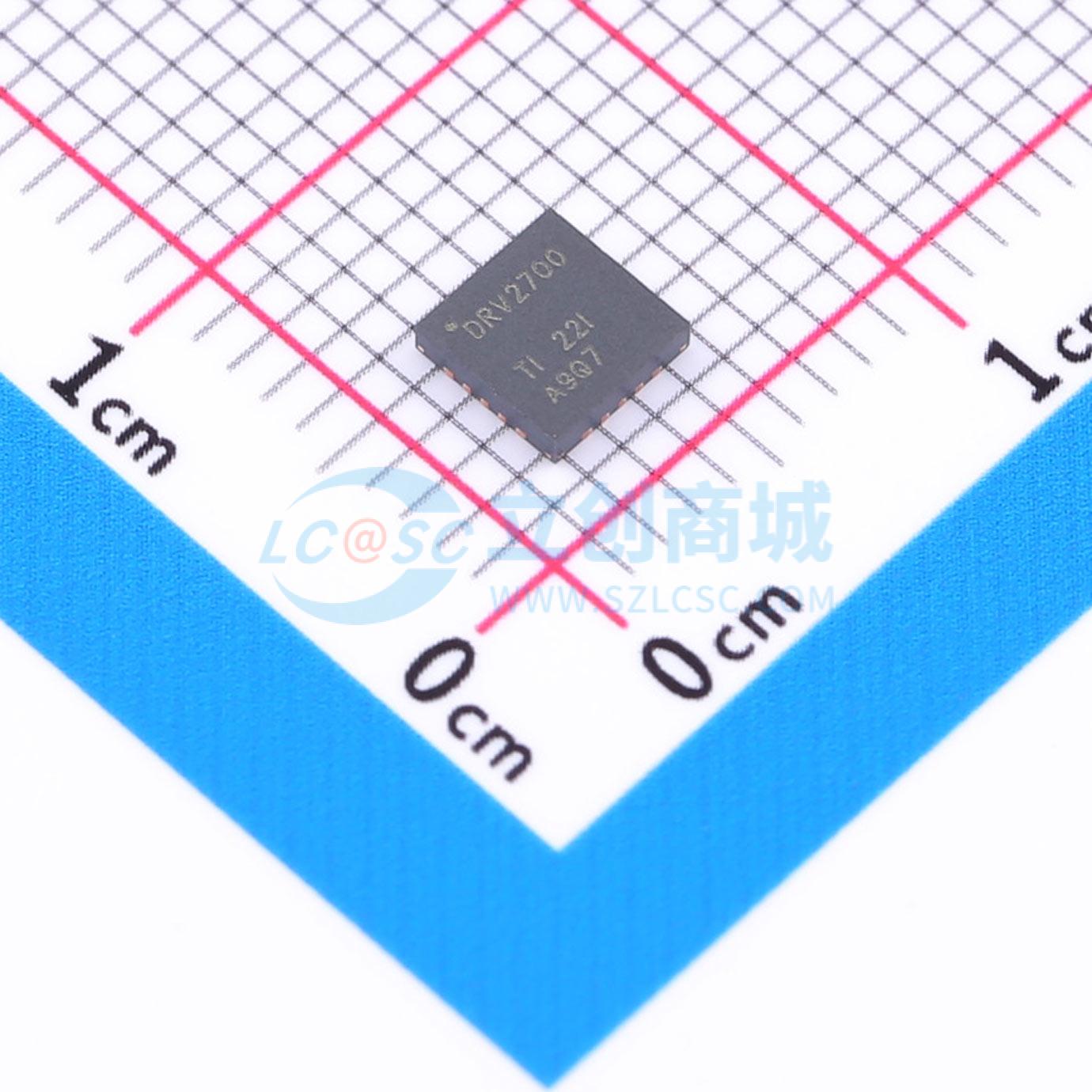

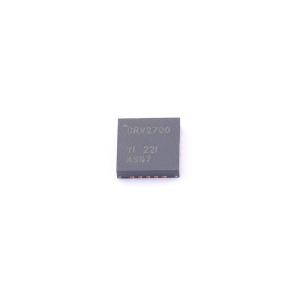

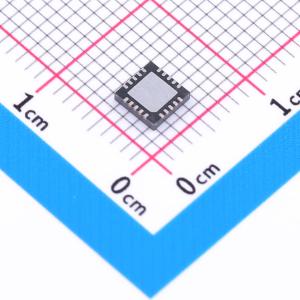

DRV2700RGPR

5.5V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV2700 采用 QFN 封装且具有集成式 105V 升压转换器的工业压电式驱动器
品牌名称: TI(德州仪器)
商品型号: DRV2700RGPR
商品编号: C2150617
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DRV2700 器件是一款单芯片压电式驱动器，具有集成的 105V 升压开关、集成型功率二极管以及集成的全差分放大器。这款多用途器件能够驱动高压和低压压电负载。输入信号既可以是差分信号，也可以是单端信号，而且交流或直流耦合均支持。DRV2700 器件支持四种 GPIO 控制的增益：28.8dB、34.8dB、38.4dB 和 40.7dB。升压电压通过两个外部电阻进行设置。施加到开关引脚(SW) 和 VDD 引脚的电压已被标出以支持独立电池。升压电流限值可通过 R(REXT) 电阻进行编程。此升压转化器架构允许用户针对基于所需性能要求的给定电感器来优化 DRV2700 电路。此外，该升压转换器基于滞后架构，可最大程度降低开关损耗，从而提高效率。 DRV2700 器件的启动时间典型值为 1.5ms，从快速退出休眠模式方面来讲是一款理想的压电式驱动器。该器件具有热过载保护，可在过驱动时免遭损坏。

商品特性

100V 升压或 1kV 反激配置采用升压 + 放大器配置的 ±100V 压电驱动器
4 种可通过 GPIO 调节的增益
差分或单端输出
低压控制
交流和直流输出控制
采用反激配置的 0 至 1kV 压电驱动器
集成升压或反激转换器
可调节的电流限制
集成功率场效应晶体管 (FET) 和二极管
快速启动时间：1.5ms
宽电源电压范围：3.3V 至 5.5V
4mm x 4mm 超薄四方扁平无引线 (VQFN) 封装
1.8V 兼容数字引脚
过热保护

应用领域

压电定位致动器
压电声响驱动器
压电喷墨打印机
压电传感器
压电微泵

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	功率电子开关
	类型	-
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	-

	属性	参数值
	工作电压	3.3V~5.5V
	导通电阻	-
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)
