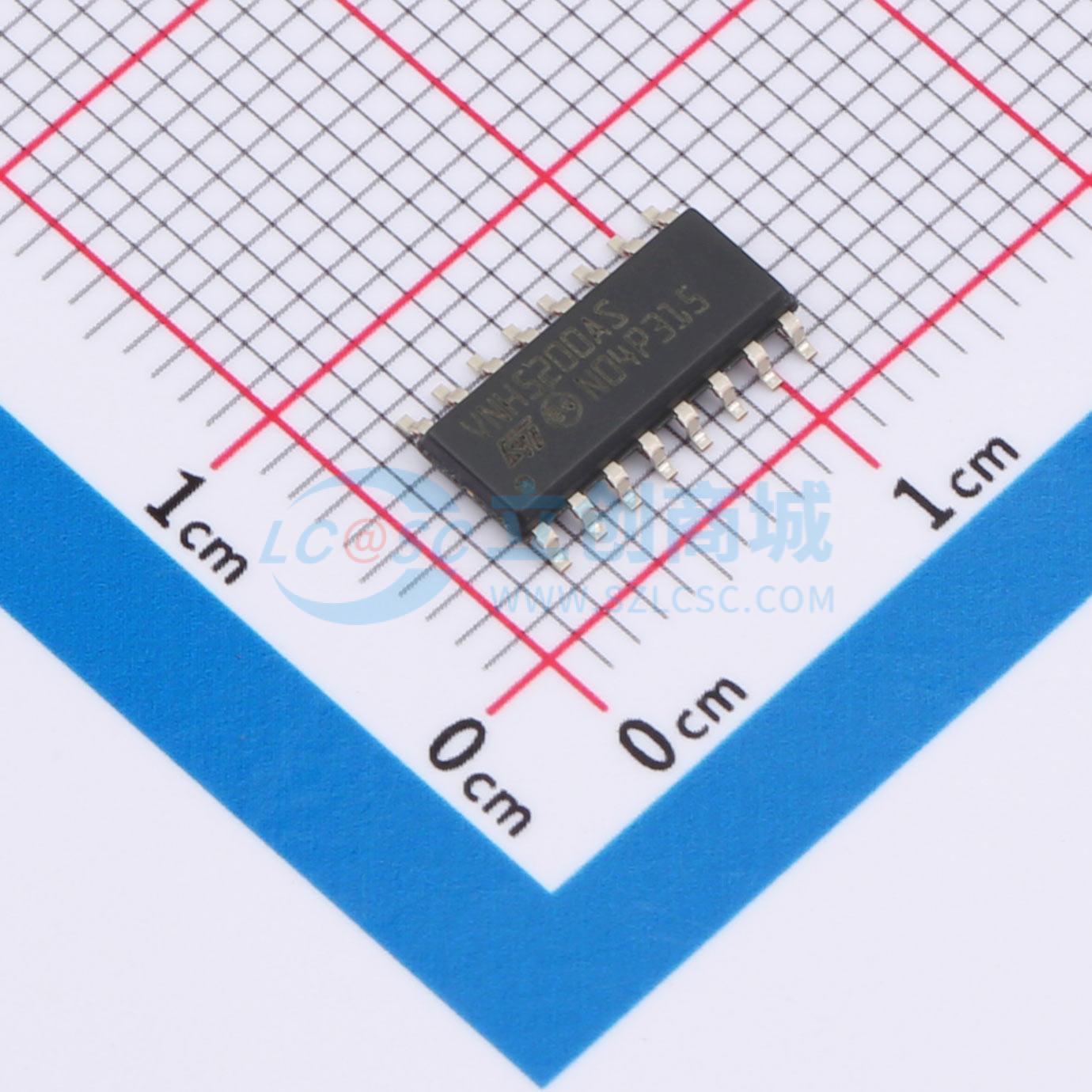

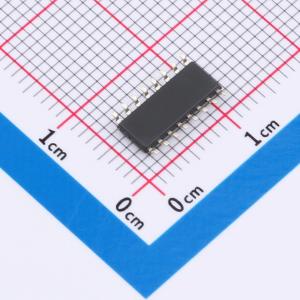

VNH5200ASTR-E
8A 有刷直流电机驱动芯片 18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级全集成H桥电机驱动
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNH5200ASTR-E
- 商品编号
- C2150596
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.3472克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 8A | |
| 峰值电流 | - | |
| 工作电压 | 5.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 200mΩ | |
| 静态电流(Iq) | 3uA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
VNH5200AS-E是一款全桥电机驱动器，适用于广泛的汽车应用。该器件包含双单片高侧驱动器和两个低侧开关。两个开关均采用成熟的专有VIPower® M0技术，可在同一芯片上高效集成真正的功率MOSFET与智能信号/保护电路。三个芯片组装在SO-16N封装的电隔离引线框架上。此外，其完全对称的机械设计有助于提高板级制造能力。输入信号INA和INB可直接连接微控制器，以选择电机方向和制动状态。DIAG_A/ENA或DIAG_B/ENB连接外部上拉电阻时，可启用桥的一臂。每个DIAG_A/ENA还提供反馈数字诊断信号。CS引脚可通过输出与电机电流成比例的电流来监控电机电流。
商品特性
- 汽车级认证
- 输出电流：8A
- 3V CMOS兼容输入
- 欠压关断
- 过压钳位
- 热关断
- 交叉导通保护
- 电流和功率限制
- 极低待机功耗
- 接地丢失和VCC丢失保护
- 与电机电流成比例的电流检测输出
- 输出对地和VCC短路保护
- 封装：ECOPACK®
应用领域
- 汽车领域电机驱动场景
- 汽车应用中的全桥电机控制需求场景
