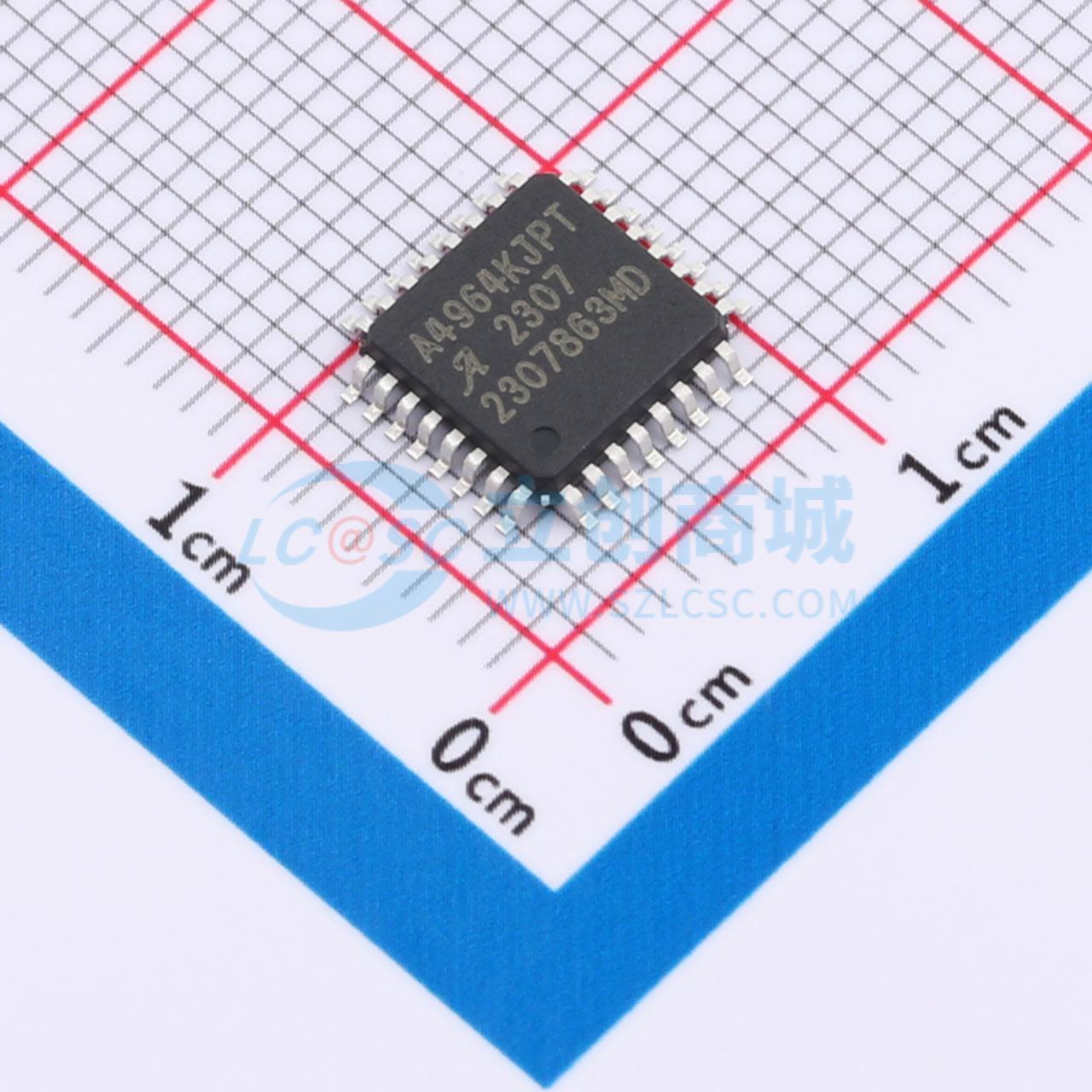

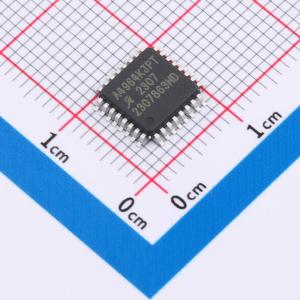

A4964KJPTR-T

无刷直流BLDC电机驱动芯片 50V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款三相无传感器无刷直流（BLDC）电机控制器，适用于外接 N 沟道功率 MOSFET，专为汽车应用而设计。它旨在为系统提供电机控制功能，在该系统中，小型微控制器负责与中央电子控制单元（ECU）进行通信，并进行智能故障和状态处理。A4964 为微控制器提供电源和看门狗功能，以及微控制器与中央 ECU 和点火开关之间的高压接口。A4964 也可作为独立的单芯片远程电机控制器运行。电机采用三相正弦电流驱动，通过监测电机反电动势（bemf）来确定相位换相，无需独立的位置传感器。无传感器启动方案包括正向和反向预旋转（风车效应）检测与同步，使 A4964 能够在各种电机和负载组合下运行。A4964 可进行占空比（电压）控制、电流（转矩限制）控制和闭环速度控制。控制模式、运行模式和控制参数通过兼容 SPI 的串行接口进行编程。单个电流检测放大器通过串行接口实现峰值电流限制和平均电流测量。集成诊断功能可指示欠压、过温和功率桥故障，并能在大多数短路情况下保护功率开关。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A4964KJPTR-T
商品编号: C2150453
商品封装: QFP-32(7x7)
包装方式: 编带
商品毛重: 0.534克(g)

商品概述

一款三相无传感器无刷直流（BLDC）电机控制器，适用于外接 N 沟道功率 MOSFET，专为汽车应用而设计。它旨在为系统提供电机控制功能，在该系统中，小型微控制器负责与中央电子控制单元（ECU）进行通信，并进行智能故障和状态处理。A4964 为微控制器提供电源和看门狗功能，以及微控制器与中央 ECU 和点火开关之间的高压接口。A4964 也可作为独立的单芯片远程电机控制器运行。电机采用三相正弦电流驱动，通过监测电机反电动势（bemf）来确定相位换相，无需独立的位置传感器。无传感器启动方案包括正向和反向预旋转（风车效应）检测与同步，使 A4964 能够在各种电机和负载组合下运行。 A4964 可进行占空比（电压）控制、电流（转矩限制）控制和闭环速度控制。控制模式、运行模式和控制参数通过兼容 SPI 的串行接口进行编程。单个电流检测放大器通过串行接口实现峰值电流限制和平均电流测量。集成诊断功能可指示欠压、过温和功率桥故障，并能在大多数短路情况下保护功率开关。

商品特性

三相无传感器 BLDC 电机控制 FET 驱动
带软启动的三相正弦驱动
无传感器启动和换相
风车效应检测与同步
N 沟道 MOSFET 桥自举栅极驱动
5.5 至 50 V 电源范围
兼容 SPI 的接口
可编程控制模式：速度、电压、电流
峰值电流限制
通过 SPI 或 PWM 控制
可编程栅极驱动以控制压摆率
带唤醒功能的 LIN / PWM 物理接口
带电流限制的逻辑电源稳压器
MCU 看门狗和复位
点火开关接口
诊断、状态、电流和速度反馈

应用领域

汽车燃油、机油和尿素泵
汽车风扇和鼓风机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	工作电压	-

	属性	参数值
	接口类型	SPI
	工作温度	-40℃~+150℃
