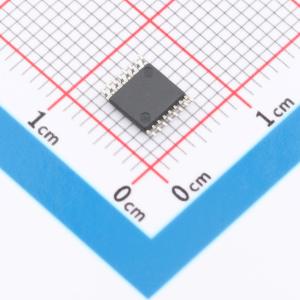

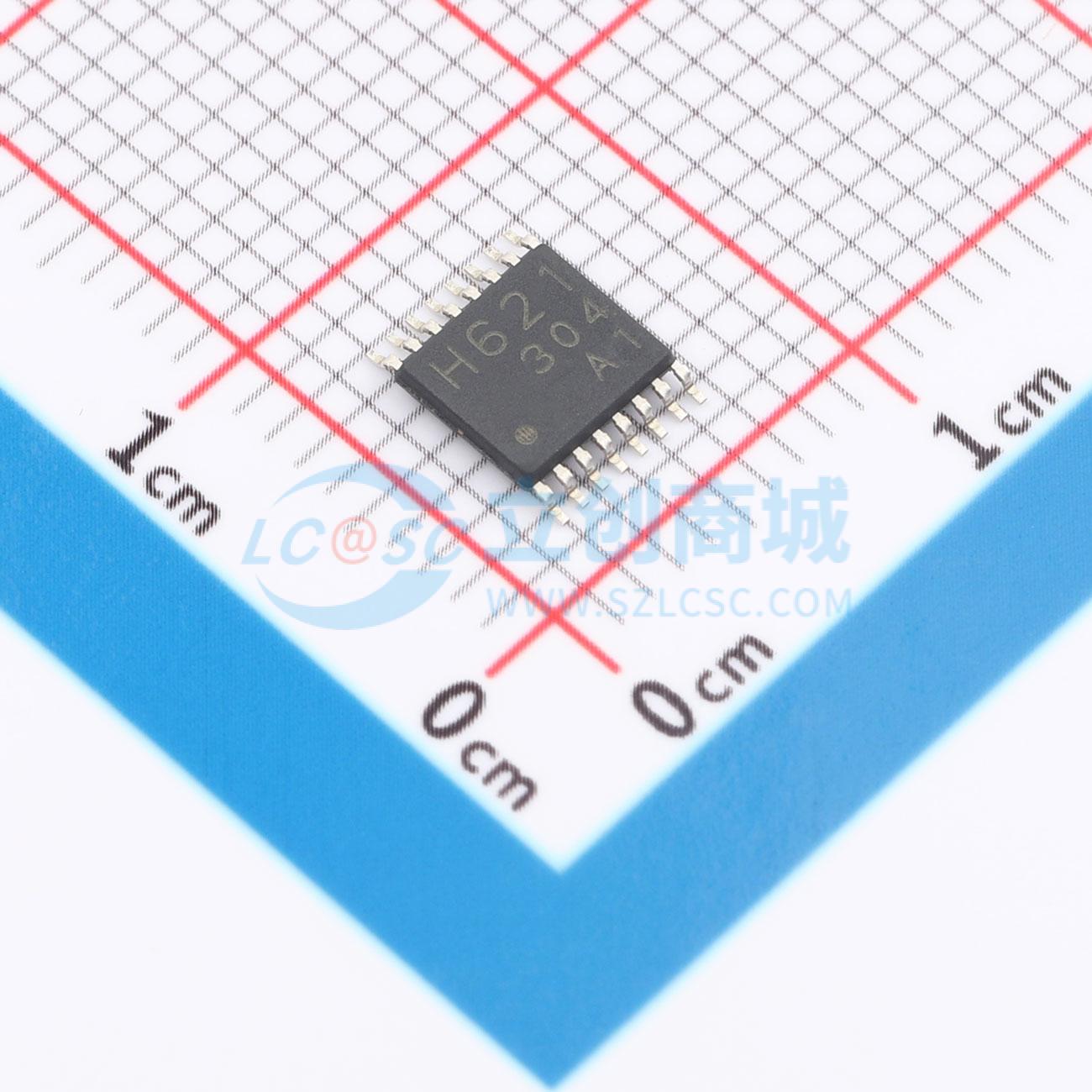

TC78H621FNG,EL
1.1A 有刷直流电机驱动芯片 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC78H621FNG是一款双桥驱动IC，其输出晶体管采用了DMOS。该芯片能够驱动2个有刷直流电机或1个步进电机。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC78H621FNG,EL
- 商品编号
- C2150461
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.7V~5.5V | |
| 电机驱动电压(Vm) | 2.5V~15V | |
| 输出电流 | 800mA | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 步长细分 | 2；1 | |
| 集成开关 | 是 | |
| 导通电阻 | 800mΩ | |
| 工作温度 | -30℃~+85℃ |
商品概述
TC78H621FNG是一款双桥驱动IC，其输出晶体管采用DMOS。TC78H621FNG能够驱动2个直流有刷电机或1个步进电机。
商品特性
- 电机电源电压：Vu = 18 V（最大值）
- 控制电源电压：VCC = 6 V（最大值）
- 输出电流：IOUT = 1.1 A（最大值）
- 输出导通电阻：Ron（上下之和） = 0.8 Ω（典型值）
- 输入内部下拉电阻：200 kΩ（典型值）
- 内置过流检测（ISD）、热关断（TSD）电路和欠压锁定（UVLO）电路
- 小封装：P-TSSOP16-0505-0.65-001
- 内置交叉导通保护电路
