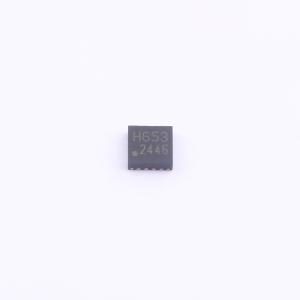

TC78H653FTG,EL

TC78H653FTG是一款双H桥驱动IC，适用于一个或两个直流有刷电机或一个步进电机，其输出晶体管采用了低导通电阻的DMOS。TC78H653FTG具有可选的正转、反转、停止或制动模式，具备过流检测、热关断和欠压锁定功能。该器件采用紧凑的QFN - 16 3.0 mm×3.0 mm封装。

• 电源最大电压：8.0 V
• 电源工作电压：1.8 V至7.5 V
• 有刷电机输出电流额定值（直流）：大模式下4.0A（最大），小模式下2.0A（最大）
• 有刷电机输出电流额定值（峰值）：大模式下10 ms或更短时间内5.0A（最大），小模式下10 ms或更短时间内2.5A（最大）
• 步进电机输出电流额定值（直流）：2.0A（直流），2.5A（峰值）
• 输出导通电阻：0.11Ω（典型值）（Ta = 25°C，上下侧之和，VM = 5.0 V，大模式）；0.22Ω（典型值）（Ta = 25°C，上下侧之和，VM = 5.0 V，小模式）
• 内置待机功能：消耗电流0 μA（典型值）
• 内置交叉导通保护电路
• 内置过流检测（ISD）、热关断（TSD）和欠压锁定（UVLO）
• 可选正转/反转/停止/制动模式

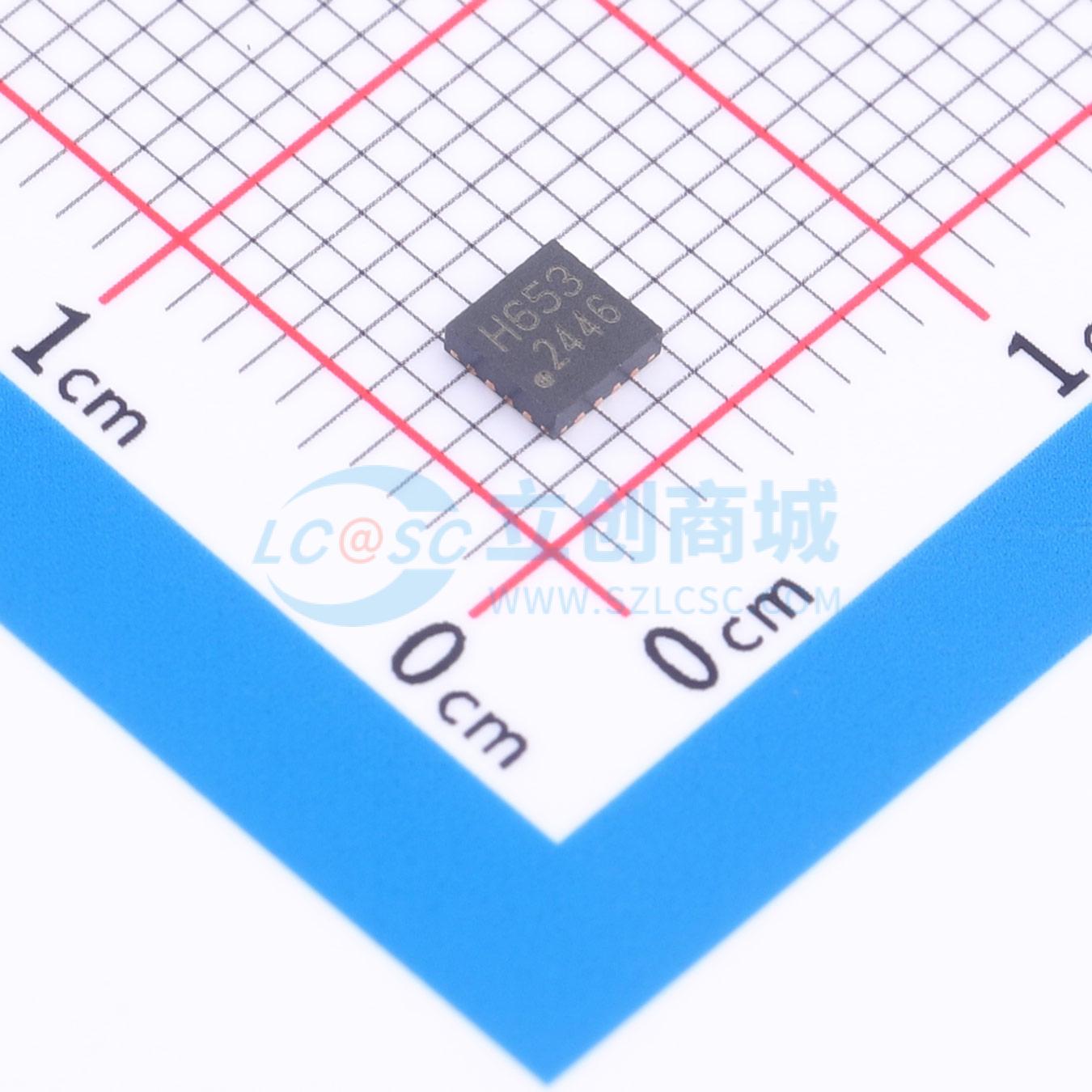

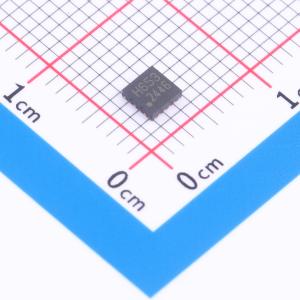

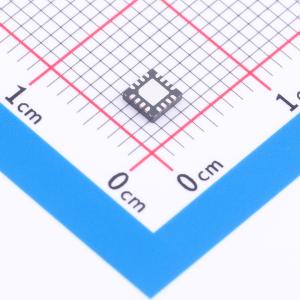

• 封装：P - VQFN16 - 0303 - 0.50 - 001(3.0 mm×3.0 mm)
