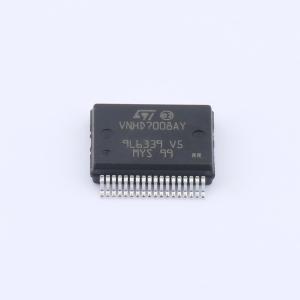

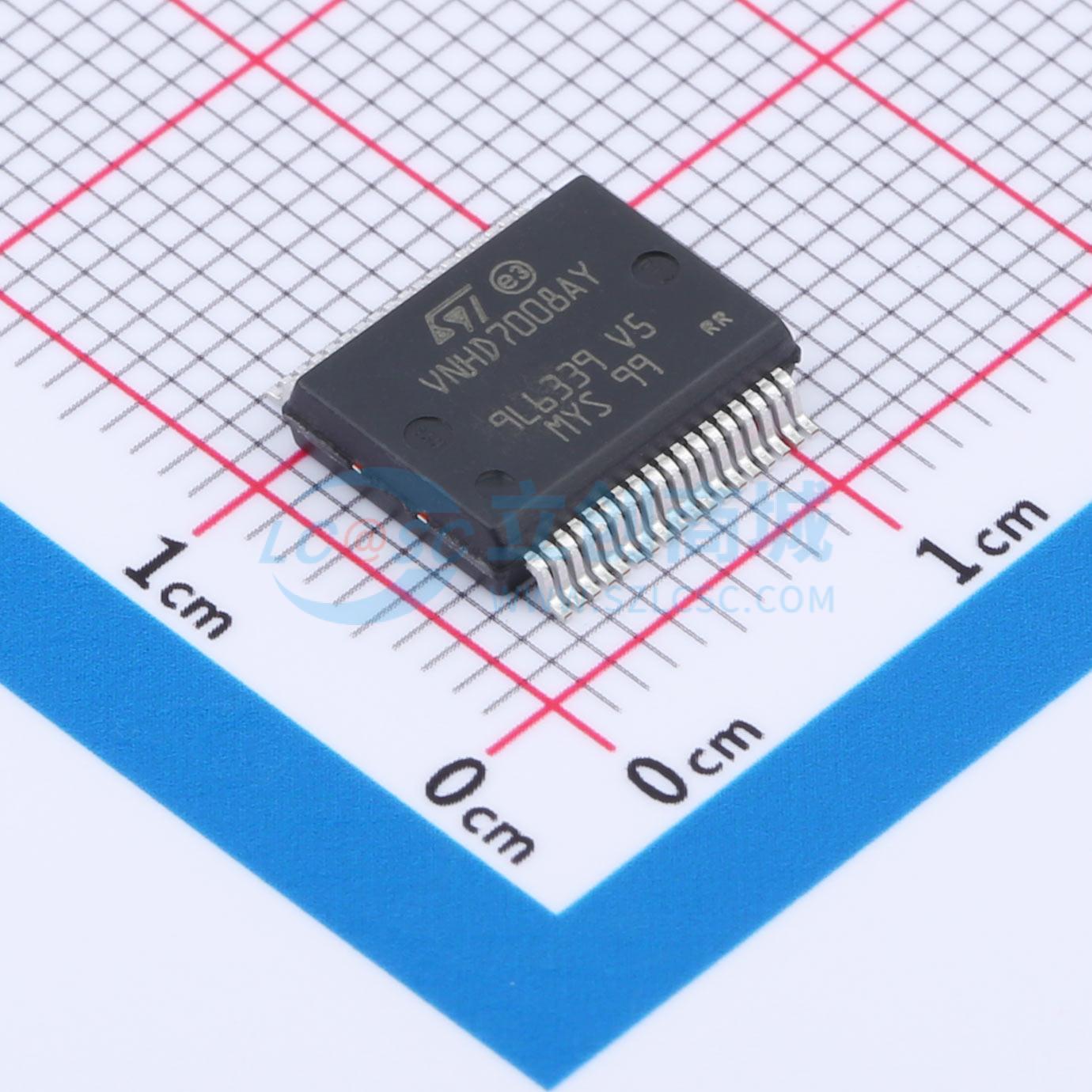

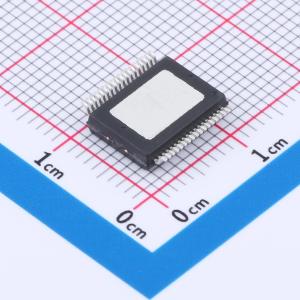

VNHD7008AYTR
51A 有刷直流电机驱动芯片 28V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于汽车直流电机驱动的H桥电机驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNHD7008AYTR
- 商品编号
- C2150455
- 商品封装
- PWRSSOEP-36
- 包装方式
- 编带
- 商品毛重
- 0.59克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 否 | |
| H桥数量 | - | |
| 输出电流 | 51A | |
| 峰值电流 | - | |
| 工作电压 | 4V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 8mΩ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
该设备是一款适用于汽车应用的直流电机驱动器。它集成了全保护的双高侧驱动器，以及用于外部功率MOSFET低侧配置的驱动器和保护电路。采用成熟的专有VIPower® M0技术，可在同一芯片上高效集成真正的功率MOSFET与智能信号/保护电路。设备采用PowerSSO-36裸露焊盘封装，以优化散热性能。输入信号INA和INB可直接连接微控制器，用于选择电机方向和制动条件。两个选择引脚SEL0和SEL1可向微控制器提供MultiSense上的可用信息。MultiSense引脚可监控电机电流，提供与电池电压成比例的电压以及芯片温度信息。集成保护包括负载电流限制、过载有功功率限制（带锁存关断）、过热关断（带锁存关断）和交叉电流保护。
商品特性
- AEC-Q100认证
- 输出电流：51A
- 双完全保护的高侧驱动器（HSD），带MultiSense反馈
- 两个集成驱动器，用于外部低侧驱动器（LSD）
- 3V CMOS兼容输入
- 保护功能：欠压关断、过压钳位、热关断、负载电流限制、快速热瞬态自限（功率限制）、交叉电流保护、直通保护、接地丢失和VCC丢失保护、静电放电保护
- 外部功率MOSFET的漏源电压监控，可通过外部电阻配置（短路到电池保护）
- 外部LSD的PWM操作频率最高可达20kHz
- MultiSense监控功能：模拟电机电流反馈、芯片温度监控、电池电压监控
- MultiSense诊断功能：输出短路到地检测、热关断指示、关断状态开路负载检测、输出短路到VCC检测
- 待机模式
- 半桥操作
- 电荷泵输出，用于反向电池保护
- 封装：ECOPACK
应用领域
- 汽车直流电机驱动
