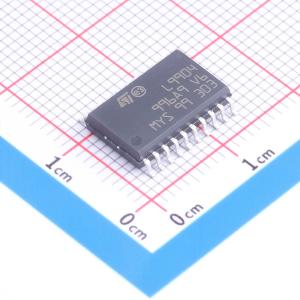

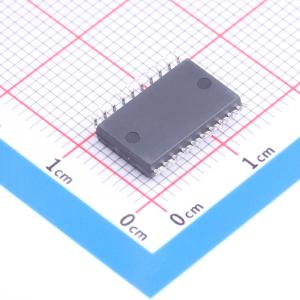

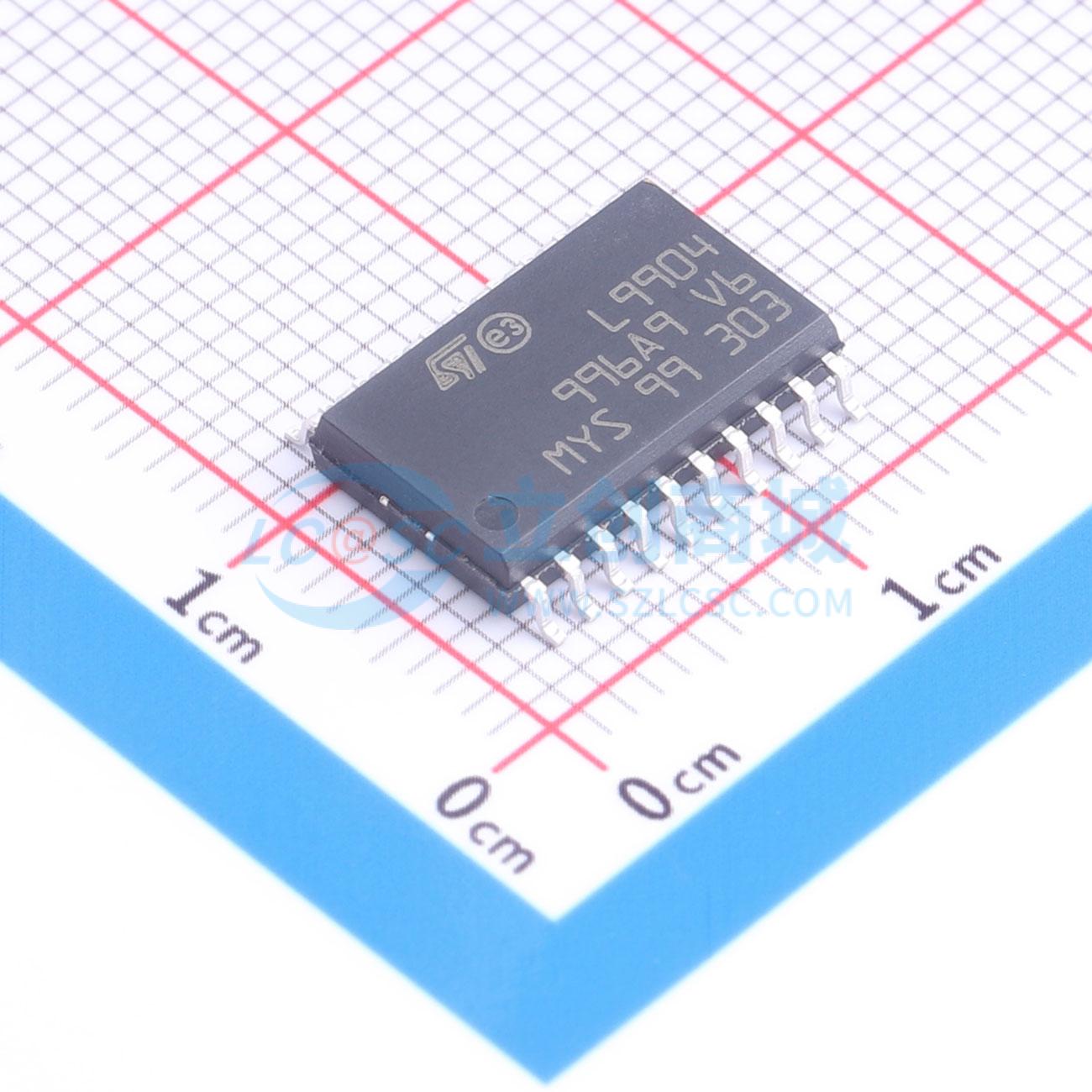

L9904TR
有刷直流电机驱动芯片 28V
- 描述
- 电机桥控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L9904TR
- 商品编号
- C2150554
- 商品封装
- SO-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 否 | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 接口类型 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+150℃ |
商品概述
适用于汽车应用的功率MOS桥驱动器控制电路，具备ISO 9141总线接口。 L9904集成电路（IC）专为控制汽车应用中H桥配置的四个外部N沟道MOS晶体管，以驱动直流电机而设计。它包含一个兼容ISO 9141的接口。
商品特性
- 工作电源电压：8V至28V，过电压最大值40V
- 采用升压转换器时，工作电源电压为6V
- 待机模式下的静态电流小于50μA
- 兼容ISO 9141接口
- 用于驱动功率MOS的电荷泵，作为反接电池保护
- PWM工作频率高达30kHz
- 可编程的交叉导通保护时间
- 过电压、欠电压、短路和热保护
- 实时诊断
