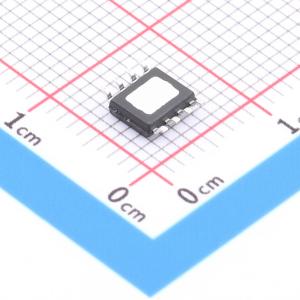

温馨提醒：图片仅供参考，商品以实物为准
A4950KLJTR-T
3.5A 有刷直流电机驱动芯片 40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于直流电机的脉冲宽度调制（PWM）控制，能够提供 ±3.5A 的峰值输出电流，工作电压可达 40V。提供输入端子，用于通过外部施加的 PWM 控制信号控制直流电机的速度和方向。提供内部同步整流控制电路，以降低 PWM 操作期间的功耗。内部电路保护包括过流保护、电机引线对地或电源短路保护、带迟滞的热关断、VBB 欠压监测和交叉电流保护。对于高环境工作温度应用，提供汽车级器件（A4950K）。K 级器件在扩展的温度和电压范围内进行测试，以确保在汽车或工业应用中符合要求。采用带外露散热垫的薄型 8 引脚 SOICN 封装（后缀 LJ），无铅，引脚框架采用 100% 雾锡电镀。
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A4950KLJTR-T
- 商品编号
- C2150458
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | - | |
| 峰值电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 导通电阻 | 600mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
A4950专为直流电机的脉宽调制（PWM）控制而设计，能够提供高达±3.5 A的峰值输出电流，工作电压可达40 V。 该器件设有输入端子，可利用外部施加的PWM控制信号来控制直流电机的速度和方向。内部集成了同步整流控制电路，可降低PWM运行期间的功耗。 内部电路保护功能包括过流保护、电机引线对地或电源短路保护、带迟滞功能的热关断保护、VBB欠压监测以及交越电流保护。 针对高环境工作温度应用，还提供了汽车级器件（A4950K）。K级器件经过了宽温度和电压范围测试，以确保其在汽车或工业应用中符合要求。 A4950采用带有外露散热焊盘的薄型8引脚SOICN封装（后缀LJ），无铅（Pb），引脚框架采用100%雾锡电镀。
商品特性
- 低RDS(on)输出
- 过流保护（OCP）
- 电机短路保护
- 电机引线对地短路保护
- 电机引线对电池短路保护
- 低功耗待机模式
- 可调PWM电流限制
- 同步整流
- 内部欠压锁定（UVLO）
- 交越电流保护
- A4950K符合AEC - Q100 1级标准
- 商用温度等级（A4950E：- 40℃至85℃）
- 汽车温度等级（A4950K：- 40℃至125℃）
