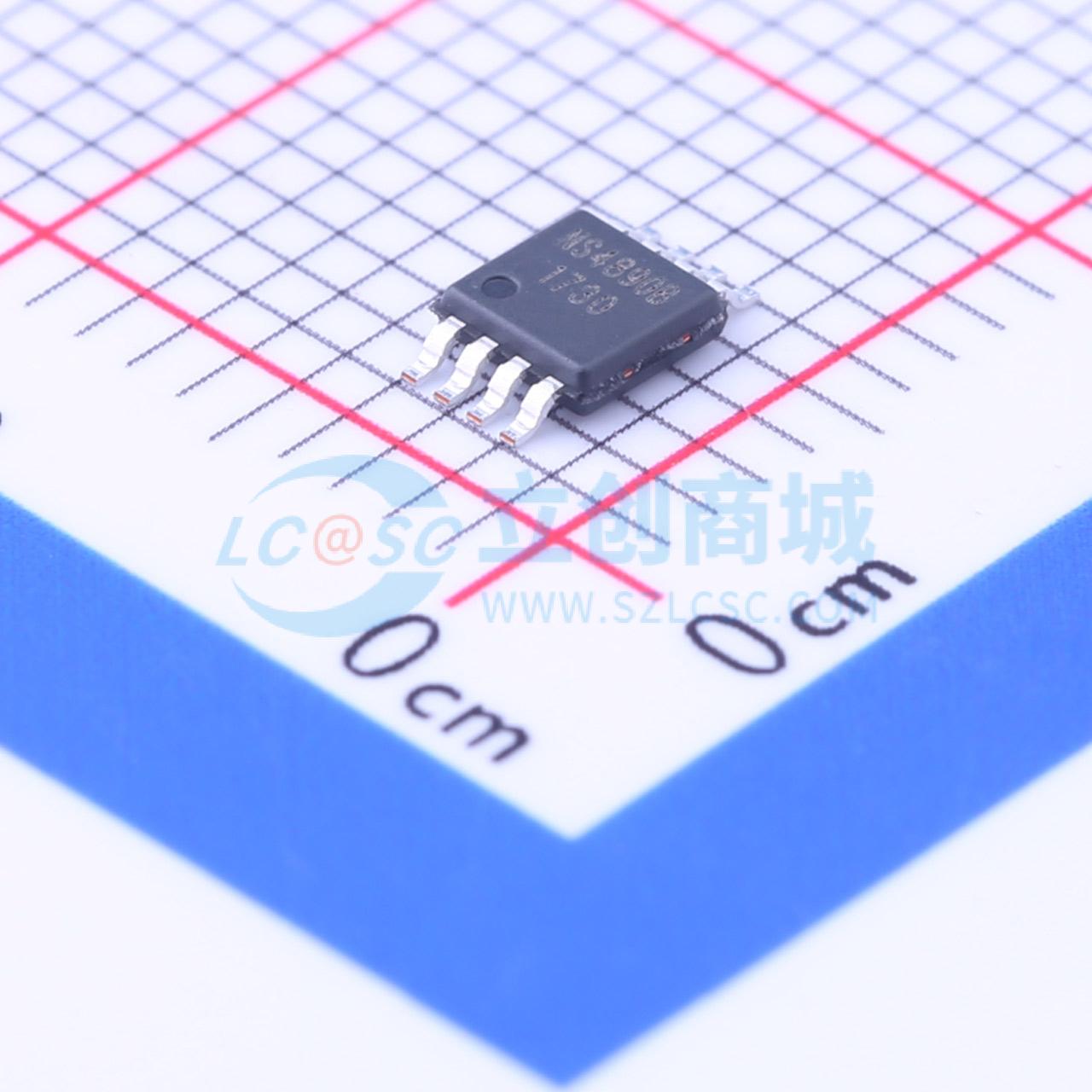

温馨提醒：图片仅供参考，商品以实物为准
NS4890B
停产 1W 单声道音频功放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NS4890B 是适用于便携电子产品的音频功率放大器。5V 电压时，最大驱动功率为 1.1W（8Ω负载）1.6W（4Ω负载）。NS4890B 的应用电路简单，只需要极少数外围器件。
- 品牌名称
- Nsiway(纳芯威)
- 商品型号
- NS4890B
- 商品编号
- C219014
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.1W×1@8Ω；1.6W×1@4Ω | |
| 工作电压 | 2.2V~5.25V | |
| 总谐波失真+噪声(THD+N) | 0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.4mA | |
| 工作温度 | -40℃~+85℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 63dB；67dB | |
| 输入通道数 | 1对差分输入 |
商品概述
NS4890B 是适用于便携电子产品的音频功率放大器。5V 电压时，最大驱动功率为 1.1W（8Ω负载）1.6W（4Ω负载）。NS4890B 的应用电路简单，只需要极少数外围器件。NS4890B 输出不需要外接耦合电容或上举电容，采用 MSOP8 封装，非常适合低电压、低功耗音频应用方案上使用。NS4890B 可以通过控制进入休眠模式，从而降低功耗。NS4890B 通过创新的“开关/切换噪声”抑制技术，杜绝了上电、掉电出现的噪声。NS4890B 工作稳定，增益带宽积高达 2.5MHz ，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。
商品特性
- 高电源电压抑制比（PSRR），在 217Hz 及 1KHz 时，达到 70dB
- 低噪声及谐波失真（THD + N），小于 1%（5V，8Ω，1W 时）
- 输出功率高（THD + N < 1%）：5V - 1.1W（8Ω负载），5V－1.6W（4Ω负载），3.6V - 850mW（4Ω负载），3.6V - 560mW（8Ω负载）
- 掉电模式漏电流小，小于 0.1μA
- 宽工作电压范围 2.2V—5.25V
- 上电、掉电噪声抑制
- 不需驱动输出耦合电容
- 单位增益稳定
- 用户可选的高、低电平控制休眠模式
- MSOP8 封装
应用领域
- 移动电话（手机等）
- 个人移动终端 PDA
- 移动电子设备
- 消费类电子产品（MP3/MP4/DFP/Protable DVD）
