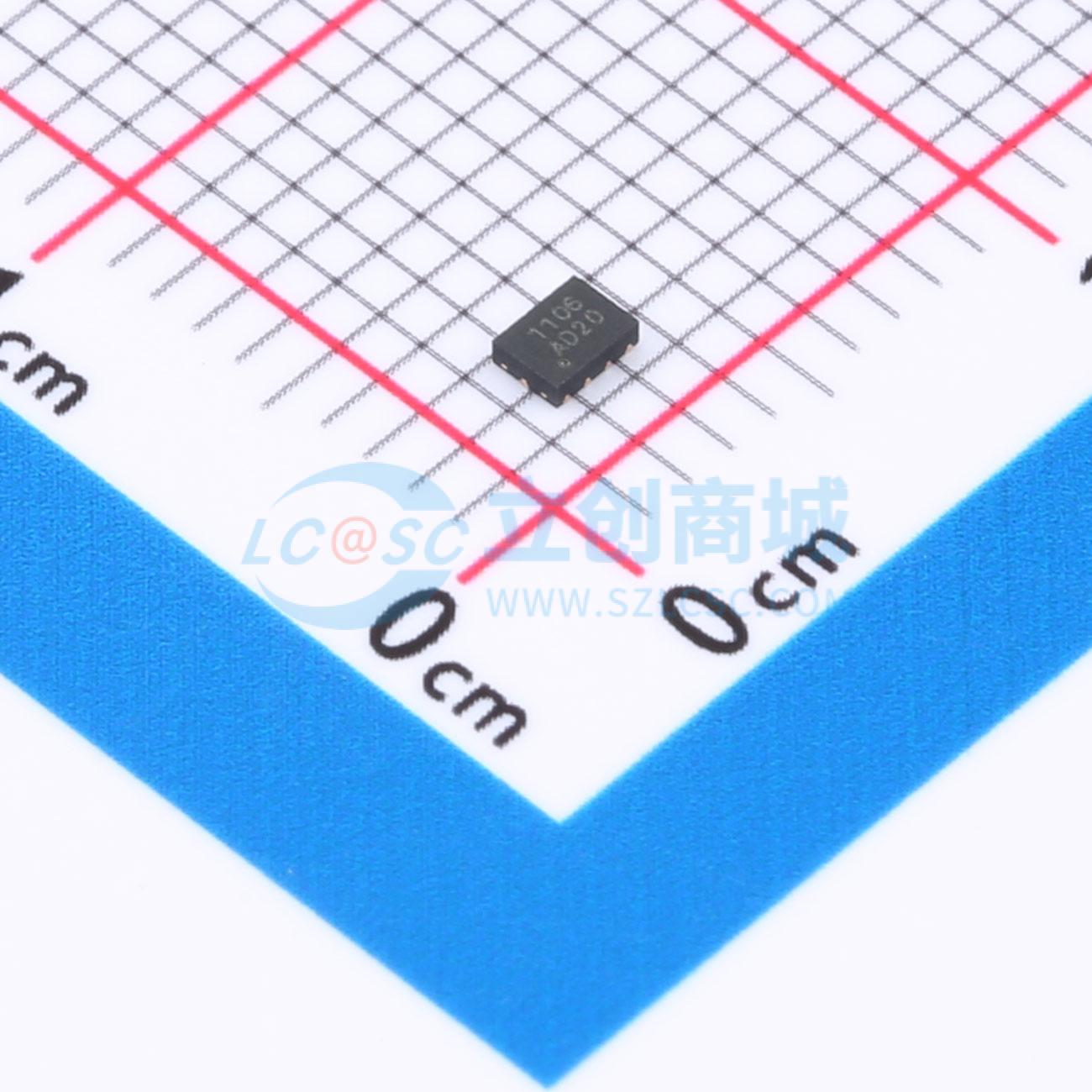

温馨提醒：图片仅供参考，商品以实物为准
CM1106-QFNTA
内置高精度基准源和温度传感器，低功耗、SPI接口、16位ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16位2kHz采样率ADC，-40-125度工作温度
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM1106-QFNTA
- 商品编号
- C20606817
- 商品封装
- QFN-10(2x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.01325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 2kHz | |
| 通道数 | 4 | |
| 工作电压 | 2.5V~5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 500kHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 270uA | |
| 功能特性 | 多路复用器；双极性输入；上电复位；内置温度传感器 |
商品概述
CM1106是一款高精度、低功耗、兼容SPI接口的16位Delta-Sigma型模数转换器，其内部集成了一个低漂移电压基准、一个振荡器和一个可编程增益放大器。这些特性使其适用于大多数传感器测量应用。该器件能够以2kSPS的速率执行转换操作。可编程增益放大器提供的可编程输入电压范围为±256mV至±6.144V，输入多路选择器可提供4个单端输入或2个差分输入。CM1106可工作于单次转换模式或连续转换模式。在单次转换模式下，完成一次转换后器件将自动进入断电模式，从而显著降低空闲状态下的电流消耗。
商品特性
- 宽电源范围：2.5V至5V
- 低电流消耗：270pA（连续转换模式）
- 可编程数据速率：6.25SPS至2kSPS
- 内部低漂移电压基准
- 内部振荡器
- 内部可编程增益放大器
- SPI接口
- 内部温度传感器
- 4个单端或2个差分输入
- 符合AEC-Q100规范
应用领域
- 手持式仪表
- 电池电压电流监测
- 工厂自动化及过程控制
