温馨提醒：图片仅供参考，商品以实物为准

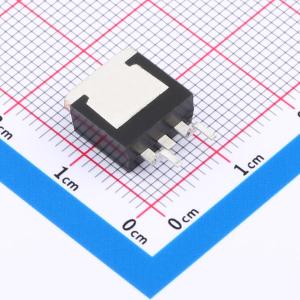

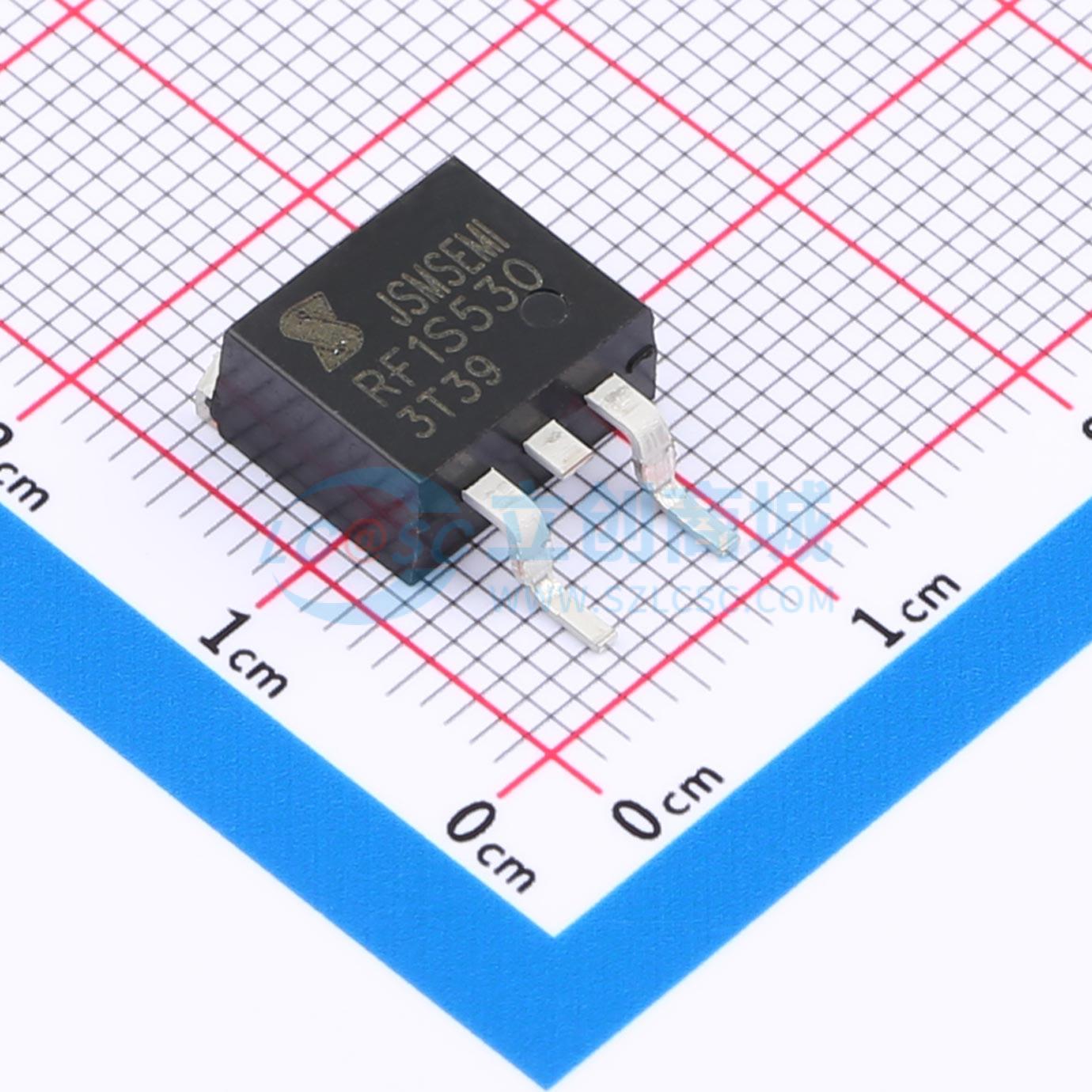

RF1S530SM9A-JSM
1个N沟道 耐压:100V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用于高频开关电源、有源功率因数校正。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- RF1S530SM9A-JSM
- 商品编号
- C20606830
- 商品封装
- TO-263-2L
- 包装方式
- 编带
- 商品毛重
- 1.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 38mΩ@10V | |
| 耗散功率(Pd) | 110W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 53nC@10V | |
| 输入电容(Ciss) | 1.331nF | |
| 反向传输电容(Crss) | 88pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 276pF |
商品概述
IRF7476PBF采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，且能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 快速开关
- 100%雪崩测试
- 改进的dv/dt能力
应用领域
- 开关模式电源 (SMPS)
- 不间断电源 (UPS)
- 功率因数校正 (PFC)
