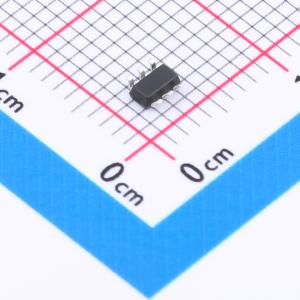

SRV05-4.TCT-JSM

ESD 5V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 有效保护电路免受浪涌、瞬变和ESD冲击损害，是电源线、信号线接口的理想防雷击与过压解决方案。
品牌名称: JSMSEMI(杰盛微)
商品型号: SRV05-4.TCT-JSM
商品编号: C20606827
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

SRV05 - 4 提供典型的线间电容为 0.3pF，在高达 3GHz 频率下插入损耗低，可提供更高的信号完整性，非常适合用于 USB 2.0 应用，如数字电视、DVD 播放器、计算机、机顶盒以及移动计算设备中的 MDDI 应用。该系列产品专门设计用于保护连接到高速数据和传输线路的敏感元件，使其免受由 ESD（静电放电）、CDE（电缆放电事件）和 EFT（电快速瞬变）引起的过电压影响。

商品特性

保护四条 I/O 线和一条 Vcc 线
低电容
工作电压：5V
低漏电流
高速接口低电容（< 1.0pF）
至 3.0GHz 无插入损耗
响应时间 < 1 ns
符合 MSL 1 要求
固态硅雪崩技术
符合 RoHS 标准

应用领域

高清多媒体接口（HDMI）
数字视频接口（DVI）
USB 1.1/2.0/3.0/OTG
IEEE 1394 火线端口
笔记本电脑和手持设备
投影电视和显示器
机顶盒
平板显示器
PCI Express

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	5A@8/20us
	击穿电压	10V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.75pF；0.35pF
