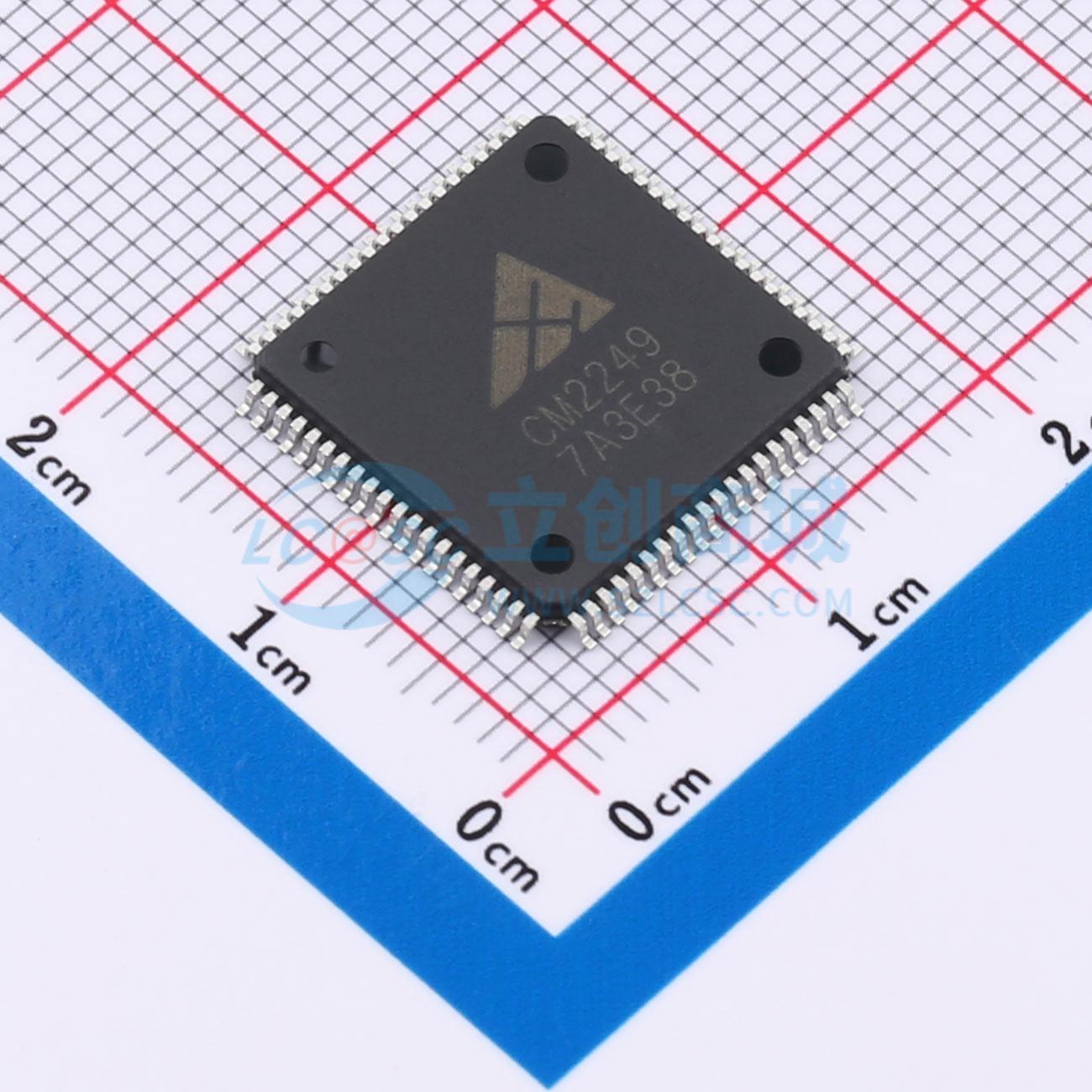

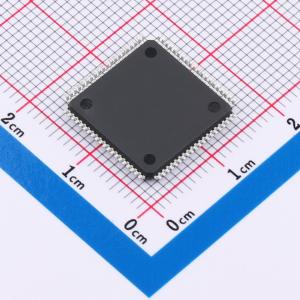

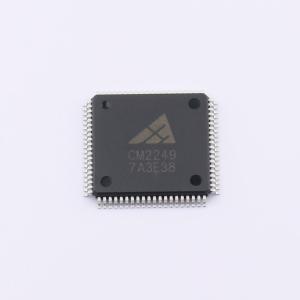

温馨提醒：图片仅供参考，商品以实物为准

CM2249-QFPTR

16通道数据采集系统(DAS)，内置16位、双极性输入、同步采样ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 16位、16通道同步采样模拟数据采集系统，双极性输入范围，集成模拟输入钳位保护、二阶抗混叠滤波器、跟踪保持放大器、16位SARADC，内置2.5V基准电压源、基准电压缓冲以及高速串行;;;并行。
品牌名称: CIMO(士模微)
商品型号: CM2249-QFPTR
商品编号: C20606819
商品封装: LQFP-80(14x14)
包装方式: 托盘
商品毛重: 4.422222克(g)

商品参数

	属性	参数值
	信噪比	91.5dB
	时钟/振荡器	内置
	时钟频率(fc)	-
	基准电压源	内置；外置
	可变增益	不支持
	ADC架构	SAR
	静态电流	35mA
	功能特性	软复位；输入缓冲器；双极性输入；同步采样；内置数字滤波器；上电复位
	微分非线性	0.6LSB

商品概述

CM2249是一款16位、16通道同步采样模拟数据采集系统。每个通道均内置模拟输入钳位保护、二阶抗混叠滤波器、跟踪保持放大器、16位SAR ADC、灵活的数字滤波器、2.5V基准电压源、基准电压缓冲器以及高速串行和并行接口。该器件采用5V单电源供电，可处理±10V、±5V和±2.5V真双极性输入信号，所有通道均支持高达1 MSPS的采样率。其输入钳位保护电路可承受高达±19.5V的电压，1 MΩ的高输入阻抗和片内滤波器极大地简化了外围电路设计。

商品特性

双极性模拟输入范围：±10V、±5V及±2.5V
5V模拟电源，2.2V至3.6V数字接口电源
8×2通道同步采样输入
模拟输入ESD HBM可达8000 V
91.5 dB SNR（500 kSPS、2倍过采样），90 dB SNR（1 MSPS），-105 dB THD
±0.8 LSB INL，±0.6 LSB DNL
灵活的并行/串行接口，兼容SPI/QSPI/MICROWIRE/DSP
可选循环冗余校验错误检查
完全集成的数据采集解决方案
模拟输入钳位保护
具有1 MΩ模拟输入阻抗的输入缓冲器
二阶抗混叠模拟滤波器
片内精密基准电压及缓冲器
采样率：2×1 MSPS，通过数字滤波器提供过采样功能
低功耗：运行180 mW，待机160 mW
温度范围：-40℃~125℃
LQFP80 14mm × 14mm封装

应用领域

数据采集系统
电力线监控和保护系统
多轴定位系统
多相电机系统
仪表和控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	16
	采样率	1MHz
	通道数	16
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	0.8LSB
	工作温度	-40℃~+125℃
