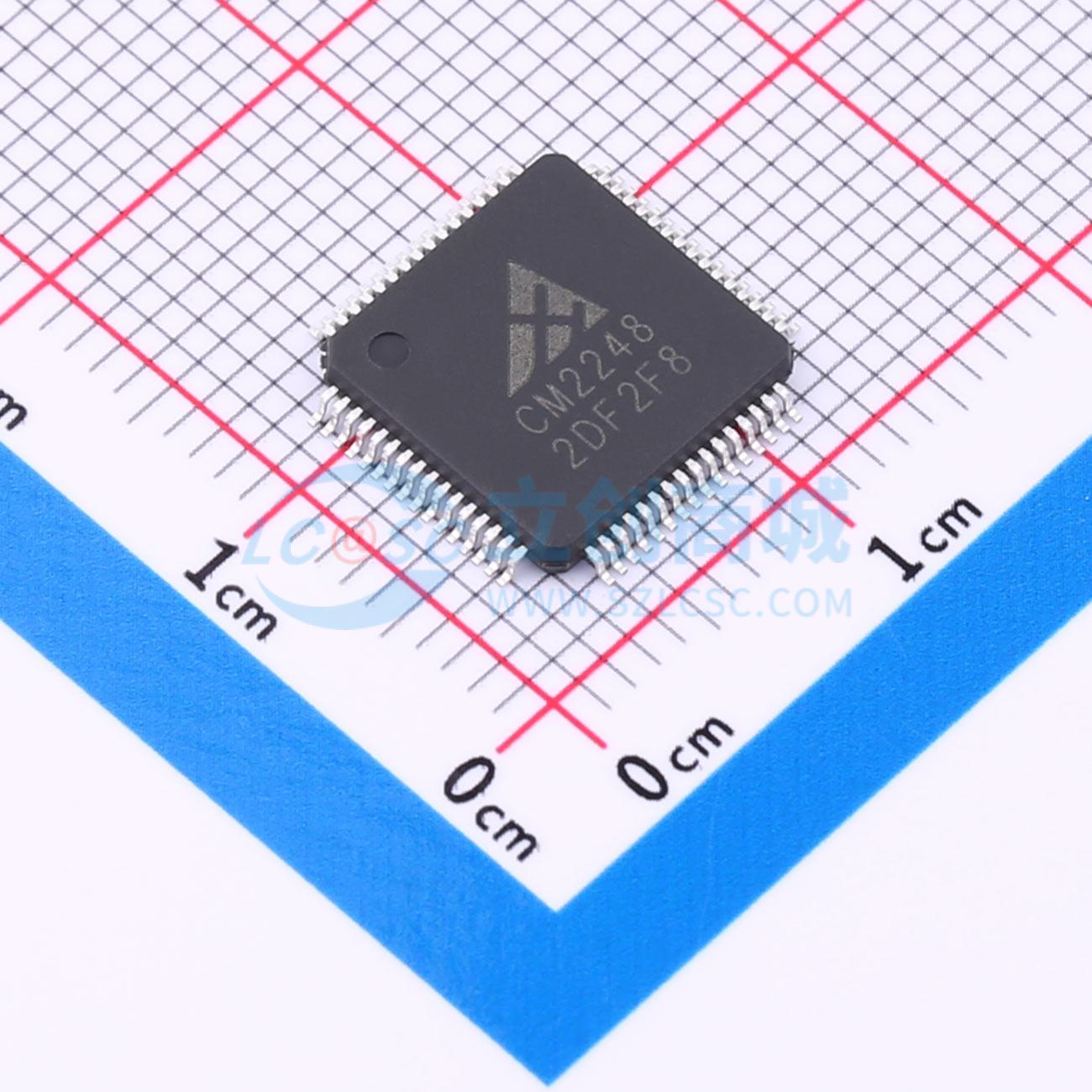

温馨提醒：图片仅供参考，商品以实物为准
CM2248-QFPTR
8通道数据采集系统，内置16位、双极性输入、同步采样ADC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16位、8通道同步采样模拟数据采集系统（DAS），支持土10V、土5V输入范围，内置模拟输入钳位保护、二阶抗混叠滤波器、采样保持放大器、16位SARADC、数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行;;;并行。
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM2248-QFPTR
- 商品编号
- C20606818
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 2.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 200kHz | |
| 通道数 | 8 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 0.99LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 92dB | |
| 时钟/振荡器 | - | |
| 时钟频率(fc) | - | |
| 基准电压源 | 内置 | |
| 可变增益 | - | |
| ADC架构 | SAR | |
| 静态电流 | 23mA | |
| 功能特性 | 输入缓冲器；双极性输入；同步采样；内置数字滤波器 | |
| 微分非线性 | 0.8LSB |
商品概述
CM2248是一款16位、8通道同步采样模拟数据采集系统。每个通道均包含模拟输入钳位保护、二阶抗混叠滤波器、跟踪保持放大器、16位逐次逼近型模数转换器，并集成了灵活的数字滤波器、2.5V基准电压源、基准电压缓冲器以及高速串行和并行接口。该器件采用5V单电源供电，能够处理±10V、±5V真双极性输入信号，所有通道均可实现高达200kSPS的采样率。其输入钳位保护电路可在各种采样频率下承受高达±18.5V的电压。1MΩ的高输入阻抗和片内滤波器极大地简化了外围电路设计。
商品特性
- 双极性模拟输入范围：±10V、±5V
- 5V模拟电源，1.7V至5.25V数字接口电源
- 8通道同步采样输入
- 性能：模拟输入ESD HBM可达7000V；92dB信噪比（无过采样），-105dB总谐波失真；±1 LSB积分非线性误差，±0.8 LSB微分非线性误差
- 灵活的并行/串行接口：兼容SPI、QSPI、MICROWIRE、DSP
- 完全集成的数据采集解决方案：包含模拟输入钳位保护、具有1MΩ输入阻抗的输入缓冲器、二阶抗混叠模拟滤波器、片内精密基准电压源及缓冲器、16位200kSPS模数转换器（所有通道）、通过数字滤波器提供过采样功能
- 低功耗：运行功耗107.5mW，待机功耗28.5mW
- LQFP64 10mm × 10mm封装
应用领域
- 数据采集系统
- 电力线监控和保护系统
- 多轴定位系统
- 多相电机系统
- 仪表和控制系统
