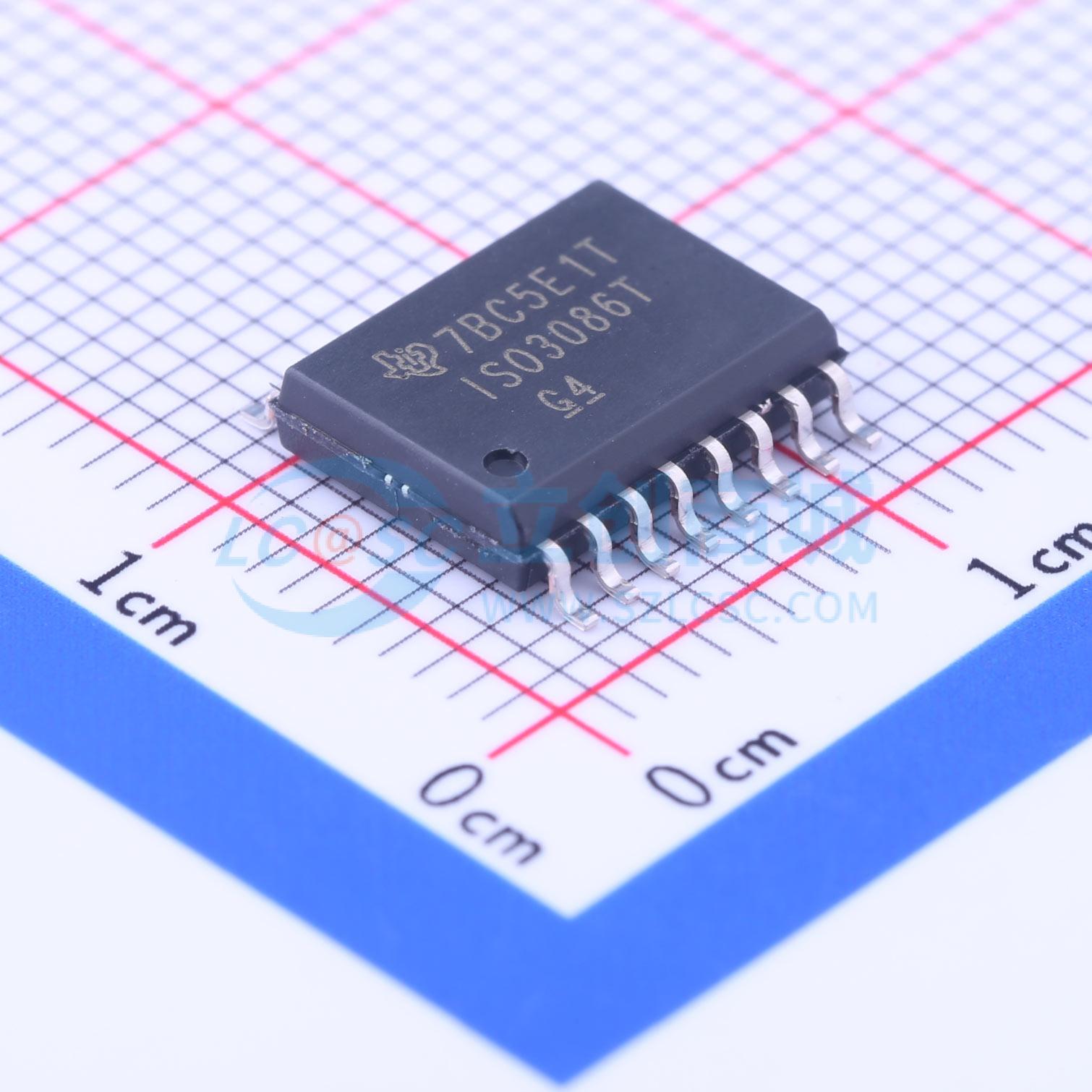

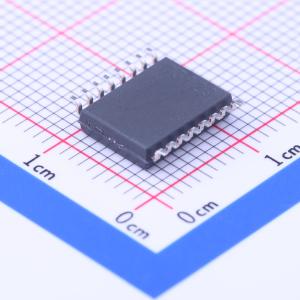

ISO3086TDWR

ISO3086T是一款隔离式差分线路收发器，集成有用于为隔离变压器提供一次侧电压的振荡器输出。该器件是面向RS - 485和RS422应用的全双工差分线路收发器，可以很容易地针对半双工操作进行配置（只需将11脚连接至14脚、12脚连接至13脚即可）。

这类器件非常适合于长传输线路，因为此时接地环路被断开以提供大得多的共模电压范围。经测试，该器件的对称隔离栅可在总线收发器和逻辑电平接口之间提供符合VDE标准且长达1分钟的4242V_PK隔离。

所有带连线的I/O都容易遭受来自各种信号源的电瞬态噪声。这些瞬态噪声如果具有足够的幅度和持续时间，就有可能导致收发器和/或邻近的敏感电路受到损坏。此类隔离器件能够显著地提高保护水平并降低昂贵控制电路受损的风险。

ISO3086T的规定使用温度范围为 - 40℃至85℃

• 符合或超出TIA/EIA - 485 - A的要求
• 信号传输速率高达20Mbps
• 1/8单位负载，一条总线上多达256个节点
• 热关断保护
• 效率典型值 >60% (I_LOAD = 100mA)
• 低总线电容：7pF（典型值）
• 50kV/μs瞬态抗扰度（典型值）
• 针对总线开路、短路及空闲状态的失效防护接收器
• 逻辑输入为5V容限
• 总线引脚ESD保护
• 总线引脚与GND2之间的11kV HBM
• 总线引脚与GND1之间的6kV HBM
• 安全及管理批准
• 符合DIN EN IEC60747 - 17(VDE0884 - 17)标准的4242V_PK基本绝缘
• 符合UL1577标准且长达1分钟的2500V RMS隔离
• CSA组件验收通知5A、IEC60950 - 1和IEC61010 - 1标准

• 隔离式RS - 485/RS - 422接口
• 工厂自动化
• 电机/运动控制
• HVAC及楼宇自动化网络
• 联网安检站
