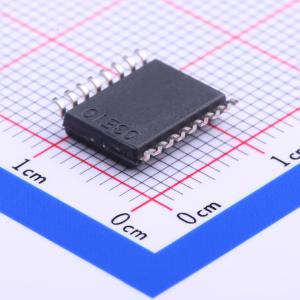

温馨提醒：图片仅供参考，商品以实物为准

ISO35TDWR

3.3V供电 1Mbps 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO35T 具有集成变压器驱动器的 1Mbps 全双工 2.5kVrms 隔离式 RS-485 和 RS-422 收发器
品牌名称: TI(德州仪器)
商品型号: ISO35TDWR
商品编号: C191361
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.562克(g)

商品参数

商品概述

ISO35T是一款隔离式差分线路收发器，集成有用于为隔离变压器提供一次侧电压的振荡器输出。该器件是面向RS - 485和RS422应用的全双工差分线路收发器，可以很容易地针对半双工操作进行配置（只需将11脚连接至14脚、12脚连接至13脚即可）。这类器件非常适合于长传输线路，因为此时接地环路被断开以提供大得多的共模电压范围。经测试，该器件的对称隔离栅可在总线收发器和逻辑电平接口之间提供符合VDE标准且长达60秒的4242V_PK隔离。所有带连线的I/O都容易遭受来自各种信号源的电瞬态噪声。这些瞬态噪声如果具有足够的幅度和持续时间，就有可能导致收发器和/或邻近的敏感电路受到损坏。ISO35T可显著降低数据损坏和成本高昂的控制电路损坏风险。ISO35T的规定使用温度范围为 - 40℃至85℃。

商品特性

专为RS - 485及RS - 422应用而设计
信号传输速率高达1Mbps
1/8单位负载，一条总线上多达256个节点
热关断保护
效率典型值 >60% (I_LOAD = 100mA)
低驱动器总线电容：16pF（典型值）
针对总线开路、短路及空闲状态的失效防护接收器
逻辑输入可承受5V电压
50kV/μs瞬态抗扰度，典型值
总线引脚静电放电(ESD)保护
- 总线引脚与GND2之间的16kV HBM
- 总线引脚与GND1之间的6kV HBM
安全及管理批准
- 符合DIN EN IEC60747 - 17(VDE0884 - 17)标准的4242V_PK基本绝缘
- 符合UL1577标准且长达1分钟的2500V RMS隔离
- CSA组件接受通知5A，IEC60950 - 1和IEC61010 - 1标准

应用领域

隔离式RS - 485/RS - 422接口
工厂自动化
电机/运动控制
暖通空调（HVAC）及楼宇自动化网络
联网保密站（Networked Security Stations）

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	隔离式RS485/422收发器
	最大数据速率	1Mbps
