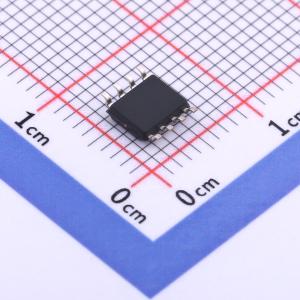

M24M02-DWMN3TP/K

支持 1 MHz 时钟的汽车级 2 Mbit 串行 I2C 总线 EEPROM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 1 MHz时钟的汽车2-Mbit串行I2C总线EEPROM
品牌名称: ST(意法半导体)
商品型号: M24M02-DWMN3TP/K
商品编号: C2061773
商品封装: SO-8
包装方式: 编带
商品毛重: 0.194克(g)

商品参数

	属性	参数值
	功能特性	内置上电复位(POR)；硬件写保护功能；噪声抑制功能；内置错误纠正码(ECC)功能
	工作电压	2.5V~5.5V
	工作温度	-40℃~+125℃
	工作电流	2mA
	待机电流	40uA
	读取访问时间(tA)	900ns

商品概述

M24M02-A125是一款2-Mbit串行EEPROM汽车级器件，工作温度最高可达125℃。该器件符合汽车标准AEC-Q100等级1定义的高可靠性要求。通过简单的串行I²C兼容接口访问，接口运行频率最高为1MHz。存储阵列基于先进的真EEPROM技术（电可擦除可编程存储器），是字节可修改的存储器（256K×8位），组织为1024页，每页256字节，内置错误校正码逻辑显著提升数据完整性。

商品特性

兼容所有I²C总线模式（1MHz、400kHz、100kHz）
存储阵列：2Mbit（256K字节）EEPROM，页大小为256字节
额外的可写锁定页（识别页）
扩展的温度和电压范围：-40℃至125℃；2.5V至5.5V
施密特触发器输入用于噪声滤波
短写入周期时间：字节写入在5ms内，页写入在5ms内
写入周期耐久性：25℃下400万次，85℃下125万次，125℃下10万次
数据保留：25℃下100年
ESD保护（人体模型）：3000V
封装符合RoHS且无卤素（ECOPACK2®）

应用领域

汽车领域相关设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	I2C
	存储容量	2Mbit
	时钟频率(fc)	1MHz
	写周期时间(Tw)	5ms
	数据保留 - TDR(年)	100年
	写周期寿命	400万次
